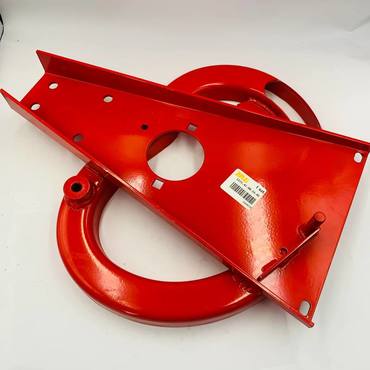

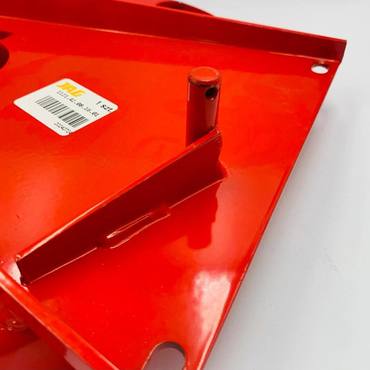

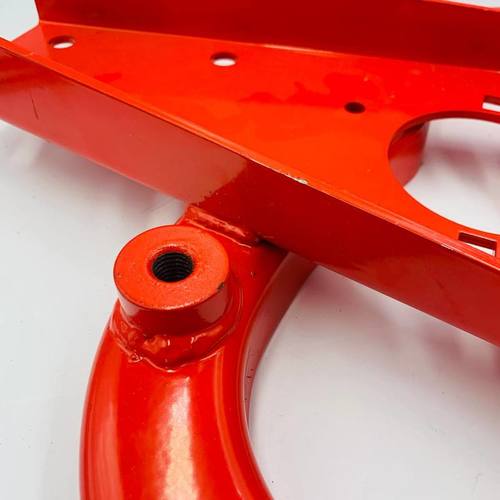

Боковая направляющая (беговая дорожка) 1121.42.08.16 Welger

Боковая направляющая (беговая дорожка) 1121.42.08.16 Welger

Боковая направляющая 1121.42.08.16 используется в механизме подборщика пресс-подборщиков Welger AP 400, AP 42, AP 430, AP 52 и AP 53. Деталь формирует беговую дорожку для роликов и элементов граблин подборщика.

Во время работы подборщика направляющая задает траекторию движения труб и пружинных пальцев, отвечающих за подбор массы из валка. От состояния беговой дорожки зависит правильное движение граблин, стабильность работы подборщика и равномерная подача массы в прессовальную камеру.

Принцип работы

• беговая дорожка работает в механизме подборщика пресс-подборщика;
• по поверхности направляющей движутся ролики и элементы граблин;
• задает траекторию движения труб с пружинными пальцами;
• синхронизирует подъем и опускание пальцев подборщика;
• при нормальной работе обеспечивает стабильный подбор массы без рывков;
• износ направляющей может вызвать неравномерное движение граблин, шум и ускоренный износ роликов.

Место установки

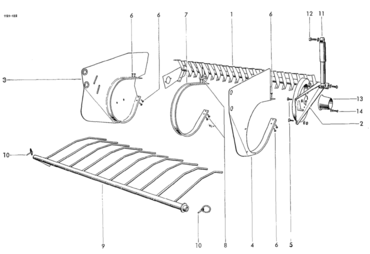

Механизм подборщика пресс-подборщика Welger.

Работает совместно с компонентами

• направляющая пружинного пальца (скатная доска) 1125.42.05.01.00 Welger.

Характеристики

• Тип: боковая направляющая подборщика
• Артикул: 1121.42.08.16
• Назначение: направление движения граблин и пружинных пальцев
• Особенность: выполняет функцию беговой дорожки подборщика

Совместимость

Welger AP 400, Welger AP 42, Welger AP 430

Welger AP 52, Welger AP 53

Производитель

Agro Parts (Италия) - производитель запчастей для сельскохозяйственной техники, специализирующийся на деталях механизмов подборщика, прессования и приводных систем.
Компания производит направляющие, ролики, втулки, шестерни и комплектующие для ремонта пресс-подборщиков.

Признаки износа

• неравномерное движение граблин подборщика;
• шум или удары во время работы механизма;
• выработка поверхности беговой дорожки;
• ускоренный износ роликов подборщика;
• рывки при движении пружинных пальцев;
• нестабильная подача массы в прессовальную камеру.

Исправная боковая направляющая 1121.42.08.16 обеспечивает правильное движение механизма подборщика и стабильную работу пружинных пальцев пресс-подборщика Welger.
