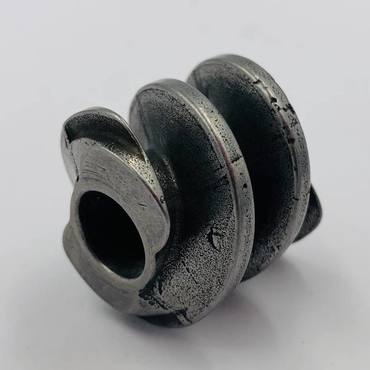

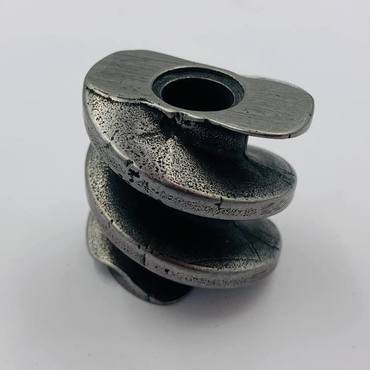

Червячная шестерня (шнек) вязального аппарата CC39567 John Deere

Червячная шестерня (шнек) вязального аппарата CC39567 John Deere, JAG

Червячная шестерня CC39567 является деталью зубчатой передачи вязального аппарата пресс-подборщика John Deere. Её также называют червяком или шнеком. Винтовой профиль детали участвует в передаче вращения между элементами механизма.

Состояние рабочих поверхностей влияет на плавность передачи движения. При замене необходимо проверить ответный зубчатый элемент и посадку на валу: их износ может вызвать люфт и ускоренный износ новой детали.

Принцип работы

• Винтовой профиль червяка входит в зацепление с ответным зубчатым элементом.
• При вращении контакт рабочих поверхностей обеспечивает передачу усилия в механизме вязального аппарата.
• В зоне зацепления происходит скольжение поверхностей, поэтому состояние смазки и правильность регулировки влияют на износ.
• При исправном профиле и правильной посадке движение передаётся без заедания и чрезмерного люфта.
• Задиры, выкрашивание или износ профиля могут вызывать рывки и нарушение работы передачи.

Место установки

В зубчатой передаче вязального аппарата пресс-подборщика John Deere. Положение детали на валу и регулировку зацепления определяют по документации соответствующей модели.

Работает совместно с компонентами

• Вал червяка вязального аппарата John Deere, E66556.
• Ответный зубчатый элемент червячной передачи; его артикул не подтверждён.

Характеристики

• Тип: червячная шестерня, червяк.
• Артикул: CC39567.
• Производитель: JAG.
• Страна производителя: Польша.
• Назначение: передача вращения в механизме вязального аппарата.
• Особенность: винтовой рабочий профиль.

Совместимость

John Deere 214, John Deere 219, John Deere 221, John Deere 224, John Deere 330, John Deere 332, John Deere 336, John Deere 339, John Deere 342, John Deere 346, John Deere 349, John Deere 359, John Deere 456, John Deere 459, John Deere 466, John Deere CB300.

Производитель

JAG (Польша) является производителем этой запасной части.
Деталь предназначена для замены позиции CC39567 в вязальном аппарате John Deere.

Признаки износа

• Выкрашивание или сколы рабочего профиля.
• Задиры и глубокие борозды на поверхностях зацепления.
• Заметное утонение рабочих витков.
• Увеличенный люфт в передаче или посадке на валу.
• Заедания и рывки при проверке движения механизма.

Заменяйте повреждённый червяк вместе с проверкой ответного зубчатого элемента. После монтажа отрегулируйте передачу и выполните смазку по инструкции пресс-подборщика.
