Боковая направляющая подборщика, беговая дорожка 818050 прес-подборщика Claas Markant, Rollant

Боковая направляющая подборщика, беговая дорожка 818050 пресс-подборщика Claas Markant, Rollant

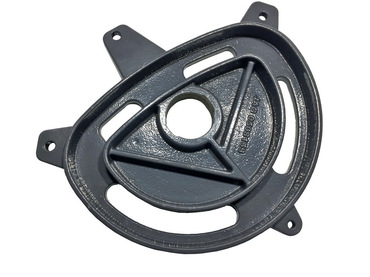

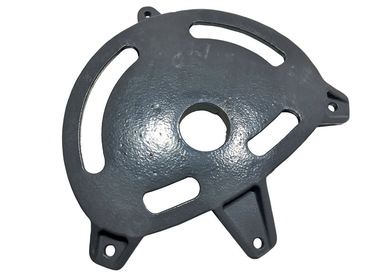

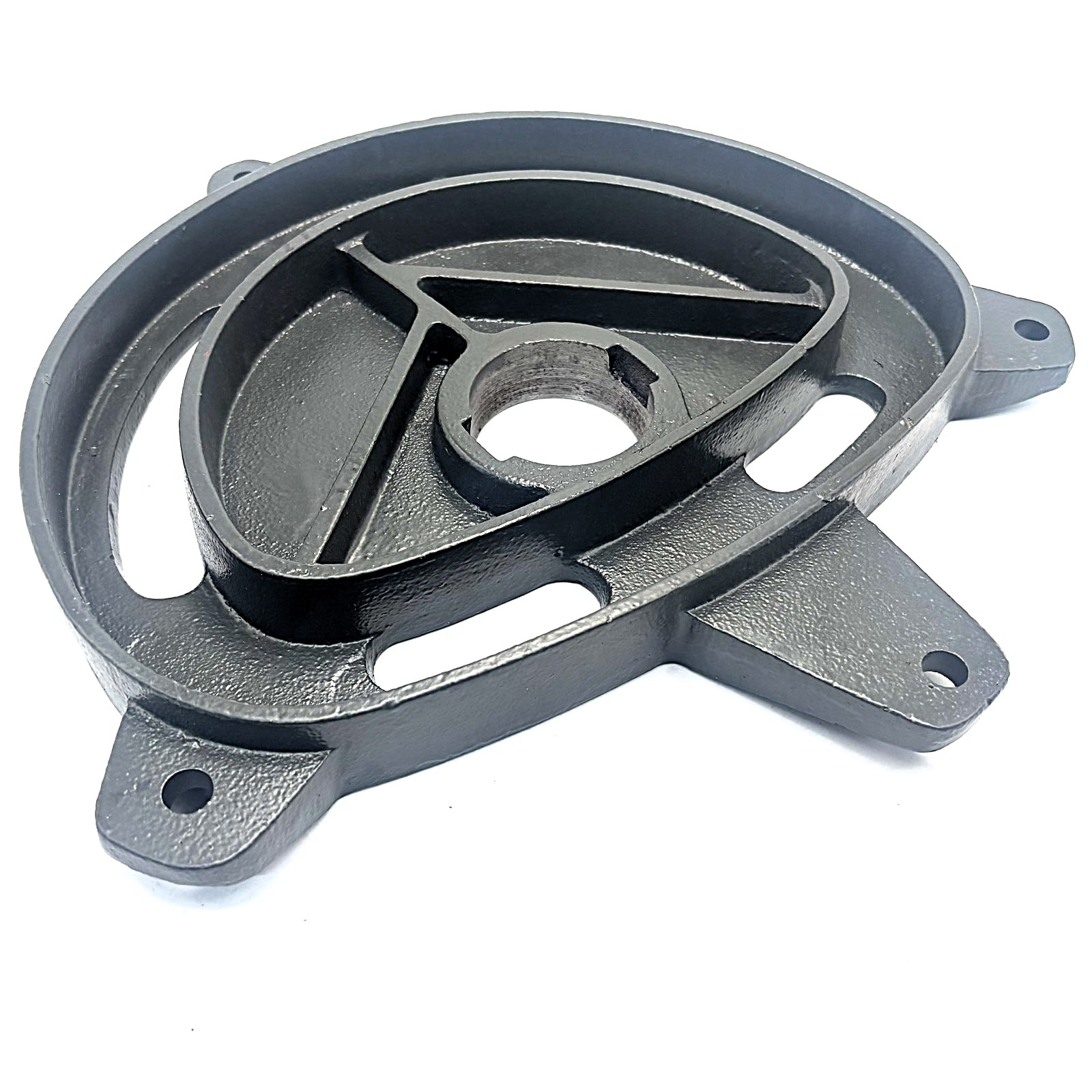

Боковая направляющая 818050 используется в механизме подборщика пресс-подборщиков Claas Markant и Rollant. Деталь работает как беговая дорожка для роликов механизма подборщика и задает траекторию движения пружинных пальцев во время подбора сена или соломы.

Внутрь направляющей устанавливается подшипник ES206-18, а по рабочей поверхности беговой дорожки перемещаются ролики 211368. Во время вращения подборщика ролики движутся по направляющей и управляют положением труб с пружинными пальцами, которые поднимают массу с поверхности поля и подают ее в пресс-подборщик.

Принцип работы

• работает в механизме подборщика пресс-подборщика;
• служит беговой дорожкой для роликов 211368;
• взаимодействует с трубами 813758 и пружинными пальцами 807297 подборщика;
• задает траекторию движения пальцев во время вращения подборщика;
• помогает пружинным пальцам поднимать сено или солому и подавать массу в прессовальную камеру.

Место установки

Устанавливается в боковой части механизма подборщика пресс-подборщиков Claas Markant и Rollant.

Характеристики

• Тип: боковая направляющая подборщика (беговая дорожка)
• Артикул: 818050
• Производитель: JAG
• Материал: сталь
• Назначение: направление движения роликов и пружинных пальцев подборщика
• Подшипник: ES206-18
• Особенность: обеспечивает правильную траекторию работы пальцев подборщика

Совместимость

Claas Markant 52, Claas Markant 55, Claas Markant 60, Claas Markant 65.

Производитель

JAG (Польша) — производитель запчастей для сельскохозяйственной техники, специализирующийся на деталях подборщиков и механизмов подачи массы.
Детали JAG обеспечивают стабильную работу подборщика и рассчитаны на интенсивные нагрузки в полевых условиях.

Признаки износа

• неравномерное движение пружинных пальцев;
• износ рабочей поверхности беговой дорожки;
• стуки или рывки в работе подборщика;
• ускоренный износ роликов 211368.

Своевременная замена боковой направляющей помогает поддерживать правильную работу подборщика, стабильное движение пружинных пальцев и равномерную подачу массы в пресс-подборщик.
