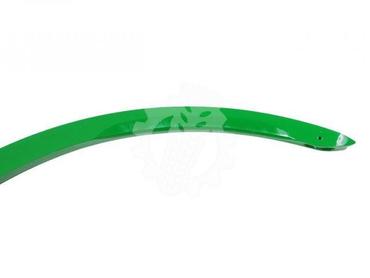

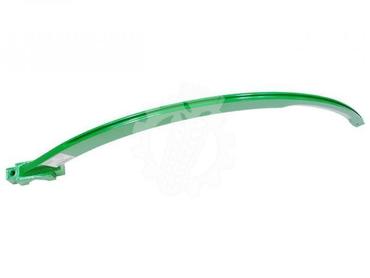

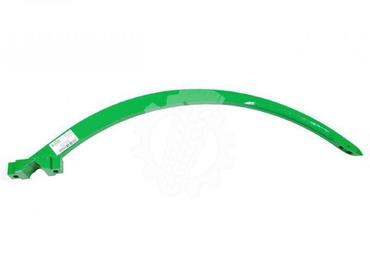

Игла стальная AE39015 John Deere 466

Игла металлическая AE39015, AE33570 John Deere 466 для пресс-подборщика

Игла металлическая AE39015 предназначена для механизма подачи шпагата к вязальному аппарату тюкового пресс-подборщика John Deere 466. Деталь перемещает шпагат через прессовальную камеру и подаёт его в зону формирования узла, обеспечивая выполнение цикла обвязки тюка.

Назначение и практическая польза

Во время прессования сена или соломы вязальный аппарат должен своевременно получать шпагат для формирования прочного узла. Игла AE39015 участвует в подаче нити к вязальному механизму и обеспечивает её правильное положение в момент обвязки.

Исправная игла важна для согласованной работы системы подачи шпагата, иглодержателя и вязального аппарата. Правильное положение детали помогает предотвращать пропуски узлов, обрывы шпагата и повреждение элементов механизма.

Деформация или неправильная установка иглы может нарушать траекторию её движения. В результате шпагат может не попадать в нужную зону вязального аппарата, что приводит к перебоям при обвязке тюков.

Место установки

Игла AE39015 устанавливается в механизме иглодержателя пресс-подборщика John Deere 466. Она перемещается вместе с приводом игл и работает во взаимодействии с прессовальной камерой и вязальным аппаратом.

Конструкция и принцип работы

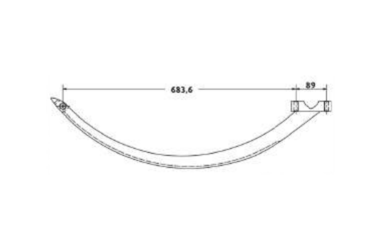

Игла имеет изогнутую форму, предусмотренную конструкцией механизма подачи шпагата. На одном конце расположен участок крепления к иглодержателю, а рабочая часть обеспечивает проведение шпагата по необходимой траектории.

Рабочий цикл происходит следующим образом:

• Начало цикла вязания - приводной механизм перемещает иглодержатель вместе с иглой.
• Подача шпагата - игла проводит нить через прессовальную камеру к вязальному аппарату.
• Формирование узла - вязальный механизм захватывает поданный шпагат и выполняет операцию завязывания.
• Возврат иглы - после подачи шпагата игла возвращается в исходное положение для следующего цикла.

Движение иглы должно быть точно согласовано с положением поршня и работой вязального аппарата. Нарушение синхронизации может вызвать столкновение подвижных деталей и серьёзное повреждение механизма.

Взаимодействие с другими компонентами

Игла AE39015 работает в составе механизма вязания совместно со следующими элементами:

• Иглодержатель - удерживает иглу и обеспечивает её перемещение по предусмотренной траектории.
• Приводной механизм игл - обеспечивает перемещение иглодержателя в определённый момент цикла прессования.
• Направляющие шпагата - помогают правильно подавать нить к рабочей части иглы.
• Вязальный аппарат - захватывает поданный иглой шпагат и формирует узел.
• Поршень прессовальной камеры - работает согласованно с механизмом игл для предотвращения столкновения деталей.

В разделе «Компоненты» каталога AgroVIP также указан:

• Ролик иглы BP13365, CC15856, 59.102-A John Deere - связанная деталь механизма иглы. Её конкретное место установки и соответствие исполнению пресс-подборщика необходимо проверять по сборочной схеме.

При ремонте рекомендуется проверять состояние иглодержателя, креплений, направляющих шпагата и сопряжённых элементов механизма подачи. Повреждение этих компонентов может влиять на работу новой иглы.

Признаки износа и повреждения

• Изгиб или деформация иглы относительно исходной формы.
• Трещины, поломки или другие механические повреждения.
• Износ или повреждение крепёжных отверстий.
• Повреждение рабочей части, через которую проходит шпагат.
• Неправильное положение иглы относительно вязального аппарата.
• Нестабильная подача шпагата или пропуски узлов.
• Следы контакта иглы с поршнем или другими подвижными деталями.

При обнаружении этих признаков необходимо проверить не только иглу, но и состояние привода, крепления и правильность синхронизации механизма вязания.

Применение

Пресс-подборщики John Deere: 466.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер AE39015 или AE33570 с документацией пресс-подборщика. Необходимо проверить форму иглы, расположение крепёжных отверстий и её соответствие установленному иглодержателю.

При монтаже следует проверить состояние креплений, направляющих и механизма перемещения игл. После установки необходимо проверить правильность траектории движения иглы и согласование с положением поршня и вязального аппарата.

Проверку взаимного положения подвижных деталей необходимо выполнять в соответствии с сервисной документацией пресс-подборщика. Не допускается запуск механизма при наличии риска столкновения иглы с поршнем.

OEM номера и артикулы

John Deere: AE39015, AE33570.

Артикул товарной позиции AgroVIP: 59.115.
