Иглодержатель (кронштейн иголок, дуга) DC16823 John Deere

Иглодержатель DC16823 John Deere, кронштейн игл, дуга

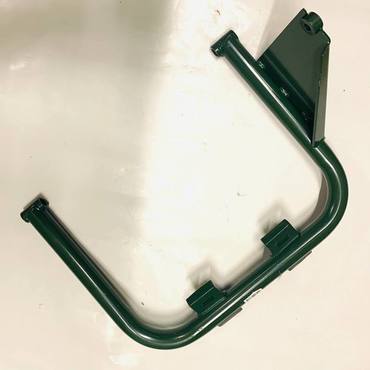

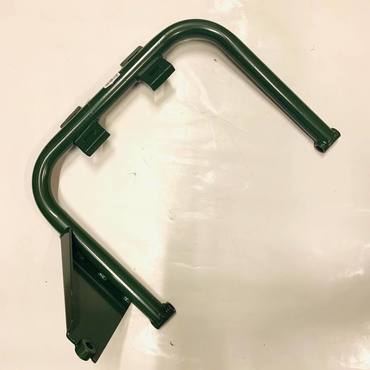

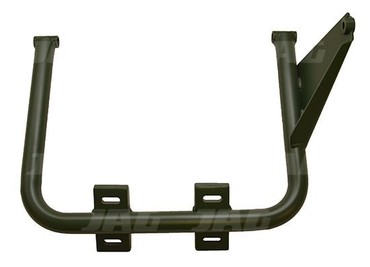

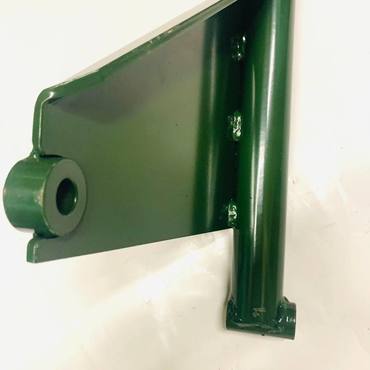

Иглодержатель DC16823 представляет собой подвижную раму для крепления игл пресс-подборщика John Deere. Деталь удерживает иглы в установленном положении и перемещает их при подаче шпагата к вязальным аппаратам. Производитель: Agro Parts, Италия.

Правильная геометрия дуги важна для прохождения игл без задевания деталей пресс-подборщика. После удара или заклинивания необходимо проверить не только иглы, но и иглодержатель: деформация рамы изменяет их положение.

Принцип работы

• Иглы закрепляются на иглодержателе и движутся вместе с ним.
• Механизм привода перемещает дугу во время цикла вязания.
• Иглодержатель сохраняет взаимное положение игл при их движении к вязальным аппаратам и возвращении.
• При исправном креплении, правильной геометрии и регулировке иглы проходят предусмотренными траекториями без постороннего контакта.
• Деформация дуги, трещины или люфт в соединениях могут вызывать смещение игл и нарушение подачи шпагата.

Место установки

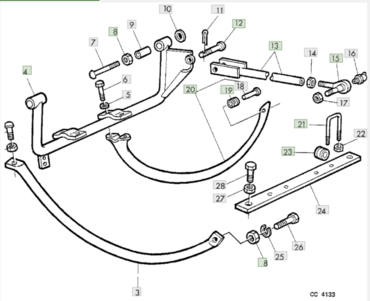

В механизме перемещения игл пресс-подборщика. Дуга несёт крепления игл и соединяется с их приводом. Точки крепления и регулировки определяют по документации конкретной модели.

Работает совместно с компонентами

• Иглы подачи шпагата.
• Механизм привода иглодержателя.

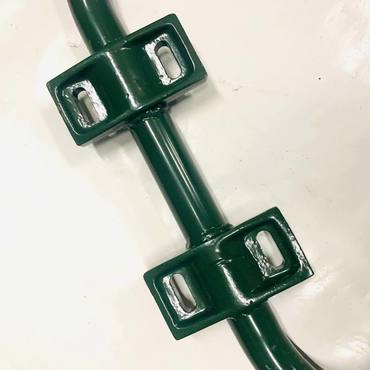

• Крепления игл и опорные соединения дуги.

Характеристики

• Тип: иглодержатель, кронштейн игл.
• Артикул: DC16823.
• Производитель: Agro Parts.
• Страна производителя: Италия.
• Назначение: крепление и перемещение игл во время цикла вязания.
• Особенность: общая подвижная рама для игл.

Совместимость

John Deere 332, John Deere 336, John Deere 342, John Deere 346, John Deere 349.

Производитель

Agro Parts (Италия) является производителем этой запасной части.
Иглодержатель предназначен для замены детали с каталожным номером John Deere DC16823.

Признаки износа и повреждения

• Изгиб или перекручивание дуги.
• Трещины на раме или возле мест крепления.
• Выработка отверстий и люфт в соединениях.
• Смещение игл, которое не устраняется штатной регулировкой.
• Следы задевания игл за детали машины, требующие проверки геометрии рамы и настройки привода.

Повреждённый иглодержатель необходимо заменить до дальнейшей работы. После монтажа проверьте положение игл и согласованность их движения с механизмами пресс-подборщика по инструкции машины.
