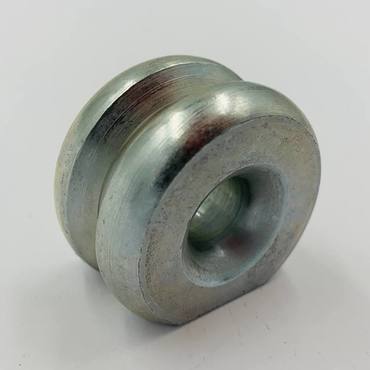

Металлическая направляющая шнура BP13227 John Deere

Металлическая направляющая шнура BP13227 John Deere

Металлическая направляющая BP13227 предназначена для прохождения и направления обвязочного шнура в пресс-подборщике John Deere. Шнур проходит через отверстие детали, которое ограничивает его поперечное смещение и поддерживает заданное направление подачи.

Если шпагат распушается или обрывается, проверьте внутреннюю поверхность направляющей. Канавки и заусенцы могут повреждать волокна даже при исправном вязальном аппарате.

Принцип работы

• Шнур протягивается через рабочее отверстие направляющей во время подачи на обвязывание.
• Поверхность отверстия направляет шнур и ограничивает его отклонение от трассы подачи.
• Направляющая создаёт отдельную контактную поверхность для шнура в месте его прохождения.
• При исправном состоянии шнур скользит без зацепления за повреждённые края.
• Износ, канавки и заусенцы увеличивают сопротивление протягиванию и могут вызывать распушение или обрыв шпагата.

Место установки

На трассе подачи обвязочного шнура пресс-подборщика John Deere, в посадочном месте направляющей BP13227. Точное расположение и способ фиксации сверяют со схемой конкретной модели.

Работает совместно с компонентами

• Обвязочный шнур или шпагат.
• Посадочное место и крепление направляющей.

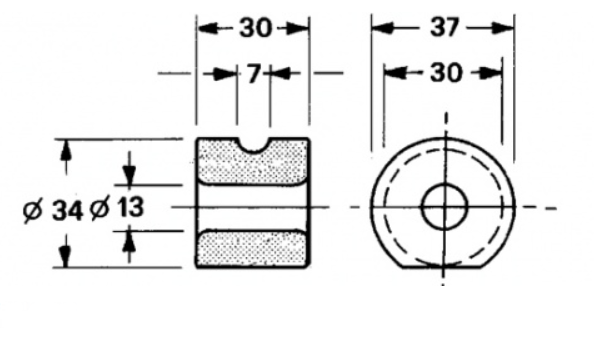

Характеристики

• Тип: проходная направляющая шнура.
• Артикул: BP13227.
• Обозначение в каталоге AgroVIP: 60.103.01.
• Производитель: JAG.
• Страна происхождения: Польша.
• Назначение: направление шнура при подаче на обвязывание.
• Особенность: металлическое исполнение.

Совместимость

John Deere 214, John Deere 219, John Deere 221, John Deere 224, John Deere 330, John Deere 332, John Deere 336, John Deere 339, John Deere 342, John Deere 346, John Deere 349, John Deere 359, John Deere 456, John Deere 459, John Deere 466, John Deere CB300.

Производитель

JAG (Польша) - производитель этой запасной части по данным AgroVIP.
Направляющая поставляется под брендом JAG для ремонта системы подачи шнура пресс-подборщиков John Deere.

Признаки износа

• Глубокая канавка в месте прохождения шпагата.
• Заусенцы или острые края внутри отверстия.
• Деформация или трещины направляющей.
• Распушение волокон или повторные обрывы шнура в месте контакта с деталью.

Повреждённую направляющую заменяют с проверкой её фиксации и правильности заправки шпагата по всей трассе подачи.
