Корпус подшипника двойного карданного вала CC16112 John Deere

Корпус подшипника двойного карданного вала CC16112 John Deere для пресс-подборщика

Корпус подшипника CC16112 предназначен для опорного узла двойного карданного вала тюковых пресс-подборщиков John Deere. Деталь обеспечивает установку и фиксацию подшипника в предусмотренном конструкцией положении, воспринимает нагрузки от опоры вала и передаёт их на неподвижные элементы машины.

Назначение и практическая польза

Во время работы пресс-подборщика приводные валы передают вращательное движение между механизмами машины. Для их стабильной работы необходимы исправные подшипниковые опоры, которые поддерживают правильное положение валов и обеспечивают их свободное вращение.

Корпус CC16112 удерживает подшипник двойного карданного вала и обеспечивает его крепление к соответствующему элементу конструкции пресс-подборщика.

Исправный корпус помогает поддерживать правильное положение подшипника, уменьшать нежелательные смещения опоры и предотвращать дополнительную нагрузку на вал и связанные компоненты привода.

Повреждение корпуса, износ посадочного гнезда или ослабление креплений могут вызывать люфт подшипникового узла, вибрации, неравномерное вращение и ускоренный износ сопряжённых деталей.

Место установки

Корпус CC16112 устанавливается в опорном узле двойного карданного вала пресс-подборщика John Deere. Он удерживает наружное кольцо соответствующего подшипника и закрепляется на конструкции машины через предусмотренные крепёжные отверстия.

Конкретное положение корпуса, направление установки и способ крепления необходимо проверять по сборочной схеме соответствующей модели пресс-подборщика.

Конструкция и принцип работы

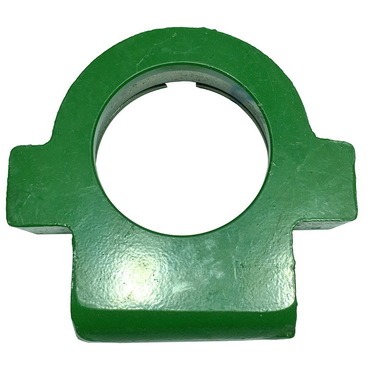

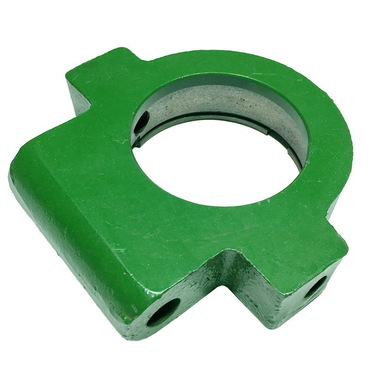

Корпус подшипника CC16112 имеет центральное посадочное гнездо для установки подшипника и крепёжные части с отверстиями для фиксации опоры.

Принцип работы подшипникового узла:

• Фиксация подшипника - корпус удерживает наружное кольцо подшипника в определённом положении.
• Опора вала - подшипник обеспечивает вращение вала относительно неподвижного корпуса.
• Передача нагрузки - радиальные и другие допустимые для подшипника усилия передаются через его наружное кольцо на корпус опоры.
• Крепление к машине - корпус передаёт нагрузку на соответствующую часть конструкции пресс-подборщика через свои крепёжные поверхности.
• Поддержание положения - исправное посадочное гнездо и надёжные крепления помогают предотвращать смещение подшипника во время работы.

Корпус не передаёт крутящий момент непосредственно между карданными валами. Его основная функция заключается в удержании подшипниковой опоры, тогда как вращение обеспечивается валом и установленным подшипником.

Взаимодействие с другими компонентами

В разделе «Компоненты» каталога AgroVIP для корпуса CC16112 указан:

• Закрепляемый шариковый подшипник JD10089, JD9213, JD9301, 207KRR-AH03-JHB John Deere - связанный элемент подшипниковой опоры. Его наружное кольцо устанавливается в соответствующее посадочное гнездо корпуса, а внутреннее кольцо работает совместно с валом.

Корпус также функционально связан со следующими элементами:

• Карданный вал - передаёт вращение и опирается на подшипниковый узел.
• Подшипник вала - обеспечивает вращение, воспринимает рабочие нагрузки и передаёт их на корпус.
• Крепёжные элементы - удерживают корпус в предусмотренном конструкцией положении.
• Посадочная поверхность машины - обеспечивает установку корпуса и воспринимает усилия от подшипниковой опоры.

При ремонте рекомендуется проверять состояние как корпуса, так и установленного подшипника. Если посадочное гнездо корпуса изношено, установка нового подшипника может не устранить люфт опорного узла.

Признаки износа и повреждения

• Трещины или поломки корпуса.
• Износ или деформация посадочного гнезда подшипника.
• Повреждение или овальность крепёжных отверстий.
• Деформация крепёжных поверхностей.
• Ослабление фиксации корпуса на машине.
• Люфт наружного кольца подшипника в посадочном гнезде.
• Следы проворачивания подшипника относительно корпуса.
• Повышенная вибрация, посторонний стук или смещение опорного узла во время работы.

Шум, нагрев и вибрации могут возникать также из-за неисправности самого подшипника, повреждения вала или нарушения положения сопряжённых элементов привода. Перед заменой необходимо проверить весь соответствующий узел.

Применение

Пресс-подборщики John Deere: 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер CC16112 с документацией пресс-подборщика. Необходимо проверить форму корпуса, конструкцию посадочного гнезда, расположение крепёжных отверстий и соответствие установленному подшипнику.

Если подшипник приобретается отдельно, сверьте его полную маркировку и наружные посадочные параметры. Наличие подшипника в комплекте с корпусом необходимо уточнять при заказе.

Перед монтажом проверьте состояние опорной поверхности машины, крепёжных отверстий и посадочного гнезда корпуса. Повреждение этих элементов может приводить к неправильному положению подшипника после установки.

При монтаже подшипника не допускайте передачи ударных или монтажных нагрузок через шарики. Способ установки и фиксации определяйте в соответствии с конструкцией подшипникового узла.

После установки проверьте надёжность крепления корпуса, правильность положения вала и отсутствие чрезмерного люфта. Проверку вращения выполняйте согласно сервисной документации машины.

Все работы с карданным приводом проводите только после остановки техники, выключения привода и полной остановки вращающихся деталей.

OEM номера и артикулы

John Deere (по каталогу AgroVIP): CC16112.

Артикул производителя JAG: 59-0114.

Артикул товарной позиции AgroVIP: CC16112.01.
