Корпус вязального аппарата DC18236, AE29904, AE30685 John Deere - 19мм

Корпус вязального аппарата DC18236, AE29904, AE30685 John Deere - под рычаг 19 мм

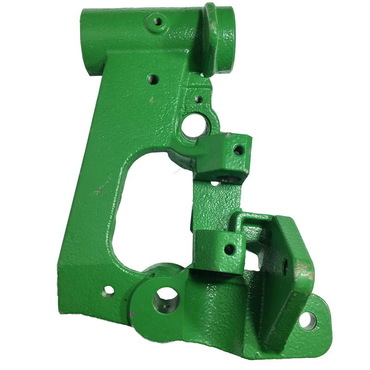

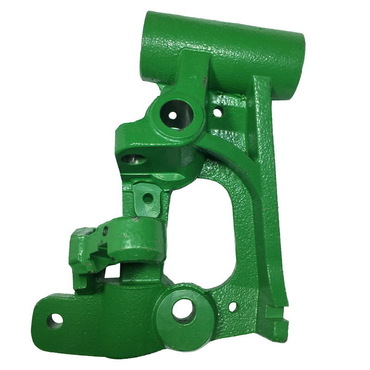

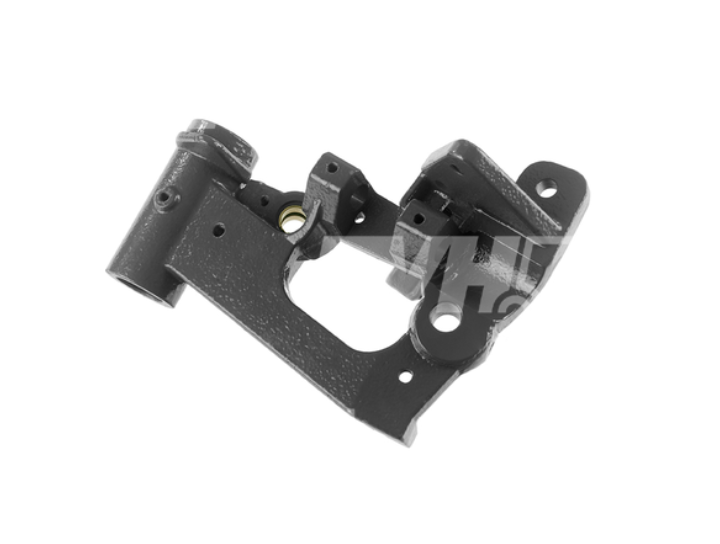

Корпус вязального аппарата DC18236 предназначен для узловязального механизма тюковых пресс-подборщиков John Deere. Деталь является несущей основой, на которой размещаются и закрепляются рабочие элементы вязального аппарата. Корпус обеспечивает их правильное взаимное положение во время формирования узла из шпагата.

Эта товарная позиция AgroVIP представлена в исполнении под рычаг 19 мм. Перед заказом необходимо проверить соответствие посадочного места и конструкции крепления установленному вязальному аппарату.

Назначение и практическая польза

Во время работы пресс-подборщика сено или солома уплотняется в прессовальной камере. После формирования тюка вязальный аппарат выполняет последовательность операций со шпагатом, необходимых для его обвязки.

Корпус DC18236 удерживает компоненты узловязателя в предусмотренном конструкцией положении. Это важно для правильного контакта подвижных деталей, согласованности их работы и стабильного выполнения цикла вязания.

Для фермера исправный корпус означает возможность поддерживать правильную регулировку вязального аппарата. Если посадочные места изношены или корпус деформирован, даже исправные рабочие детали могут работать с перекосом или чрезмерным люфтом.

Своевременная замена повреждённого корпуса помогает восстановить геометрию узла, предотвратить ускоренный износ установленных компонентов и устранить одну из возможных причин пропусков узлов при обвязке тюков.

Место установки

Корпус DC18236 устанавливается в составе вязального аппарата тюкового пресс-подборщика John Deere.

Он служит основой для размещения деталей узловязального механизма и их опор. Конкретный порядок установки компонентов, расположение креплений и способ фиксации корпуса определяются сборочной схемой соответствующего исполнения вязального аппарата.

Конструкция и принцип работы

Корпус имеет посадочные поверхности, отверстия и конструктивные участки для установки компонентов вязального механизма. Его геометрия обеспечивает предусмотренное производителем взаимное расположение деталей.

Во время работы узловязального механизма корпус выполняет следующие функции:

• Размещение компонентов - обеспечивает установку рабочих деталей вязального аппарата в соответствующих посадочных местах.
• Поддержание геометрии - сохраняет необходимое взаимное положение опор и деталей механизма.
• Восприятие нагрузок - передаёт усилия от установленных компонентов к соответствующим креплениям.
• Обеспечение движения деталей - создаёт конструктивную основу для предусмотренной работы подвижных элементов узловязателя.
• Поддержание регулировки - исправные посадочные поверхности помогают сохранять правильное положение деталей после настройки механизма.

Сам корпус не формирует узел шпагата и не передаёт вращение как отдельный приводной механизм. Формирование узла выполняется рабочими элементами вязального аппарата, которые устанавливаются в соответствующем корпусе.

Взаимодействие с другими компонентами

Корпус работает в составе узловязального механизма совместно со следующими группами деталей:

• Вязальный палец - рабочий элемент механизма формирования узла из шпагата.
• Элементы удержания шпагата - обеспечивают удержание и подачу шпагата в соответствующей части цикла вязания.
• Ножевой и рычажный механизм - участвует в выполнении предусмотренных конструкцией операций со шпагатом.
• Оси, втулки и крепёжные элементы - обеспечивают посадку и фиксацию компонентов вязального аппарата.
• Приводные детали узловязателя - передают движение к рабочим элементам во время цикла обвязки.

Конкретный перечень деталей, которые устанавливаются непосредственно в корпус DC18236, необходимо проверять по сборочной схеме. Не все компоненты разных исполнений вязальных аппаратов являются взаимозаменяемыми.

На AgroVIP также представлен корпус вязального аппарата DC18236.03 в исполнении 16 мм и корпус DC18236 в исполнении 16 мм AGV Parts.

Исполнения 16 мм и 19 мм необходимо подбирать по конструкции установленного механизма. Одинаковый базовый номер DC18236 не является достаточным основанием для замены одного исполнения другим.

Признаки износа и неисправности

• Трещины, сколы или поломки корпуса.
• Износ посадочных отверстий и поверхностей.
• Овальность отверстий для осей и других компонентов.
• Увеличенный люфт подвижных деталей в местах их установки.
• Деформация корпуса или нарушение взаимного положения посадочных участков.
• Повреждение или износ крепёжных отверстий.
• Заедание или неправильный контакт компонентов узловязателя.
• Нарушение регулировки механизма и повторные пропуски узлов.

Пропуски узлов могут быть вызваны также неисправностью вязального пальца, деталей удержания шпагата, ножевого механизма или неправильной регулировкой. Перед заменой корпуса необходимо проверить весь вязальный аппарат.

Применение

Пресс-подборщики John Deere: 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300.

Совместимость зависит от конкретного исполнения вязального аппарата. Перед заказом необходимо сверить конструкцию корпуса и посадочное место под соответствующий рычаг.

Рекомендации по подбору и установке

Перед заказом сверьте основной каталожный номер DC18236, форму корпуса, расположение посадочных отверстий и исполнение под рычаг 19 мм с установленной деталью.

Особое внимание уделите сравнению с исполнением 16 мм. Необходимо проверить именно соответствующее посадочное место рычага, а также расположение других креплений и опор.

При ремонте осмотрите состояние осей, втулок, рычагов и крепёжных элементов. Изношенные сопряжённые детали могут вызывать люфт даже после установки нового корпуса.

Перед сборкой очистите посадочные поверхности, проверьте отсутствие повреждений и установите компоненты в соответствии со сборочной схемой узловязателя.

После монтажа проверьте свободное движение установленных деталей, правильность их взаимного положения и отрегулируйте вязальный аппарат по сервисной документации конкретной модели.

Все работы проводите только после полной остановки пресс-подборщика, выключения привода и исключения случайного движения механизмов.

OEM номера и артикулы

Основной номер John Deere: DC18236.

Дополнительные номера из каталога AgroVIP, соответствие исполнению 19 мм требует проверки: AE29904, AE30685, AE35509, E14893.

Артикул JAG в каталоге AgroVIP: 58-0083.

Артикул товарной позиции AgroVIP: DC18236.02.
