Упор тюка E17566 лапка камеры John Deere

Упор тюка E17566 John Deere, лапка прессовальной камеры

Упор тюка E17566 предназначен для удержания спрессованного сена или соломы в прессовальной камере тюковых пресс-подборщиков John Deere. Деталь предотвращает обратное перемещение растительной массы при возвращении поршня и помогает сохранять положение уже уплотнённого материала до следующего рабочего хода.

Назначение и практическая польза

Во время работы пресс-подборщика поршень последовательно сжимает порции сена или соломы и продвигает их в направлении выхода готового тюка. После каждого рабочего хода поршень возвращается назад, а сжатая растительная масса стремится частично восстановить свой объём.

Упор E17566 удерживает эту массу от обратного расширения в направлении поршня. Благодаря этому следующая порция материала поступает в освободившийся участок камеры, а прессование происходит последовательно.

Исправный упор помогает поддерживать равномерное формирование тюка, стабильное положение сжатого материала и нормальную работу прессовального механизма. Неисправность упора может вызывать неравномерное уплотнение растительной массы и затруднять работу механизма обвязки.

Место установки

Лапка E17566 устанавливается в механизме удержания спрессованной массы прессовальной камеры John Deere. Упор работает как подвижный элемент, взаимодействующий с растительной массой при её продвижении и возвращении поршня.

Конкретное положение, количество упоров и способ их крепления зависят от конструкции пресс-подборщика и определяются по сборочной схеме соответствующей модели.

Конструкция и принцип работы

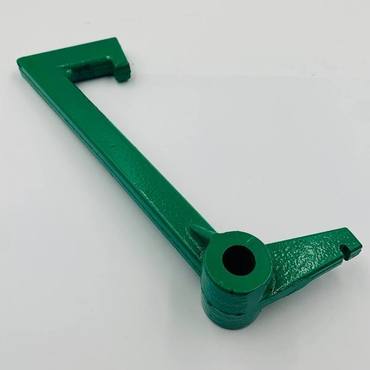

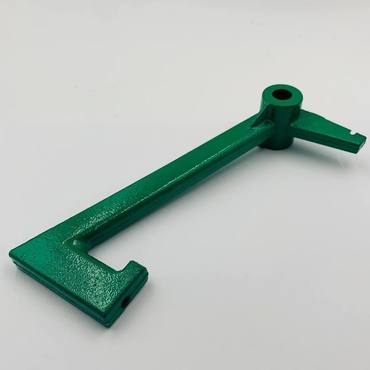

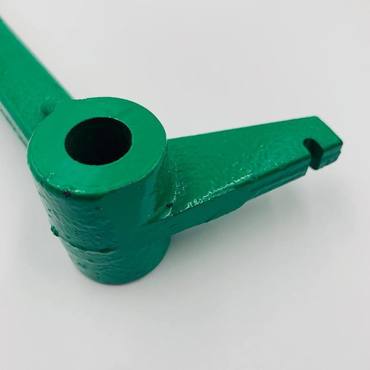

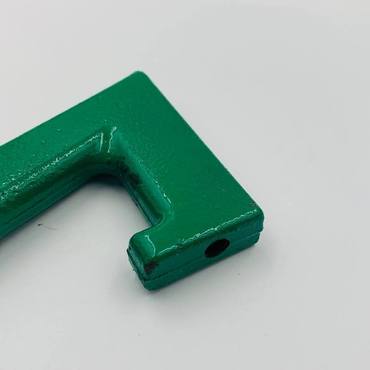

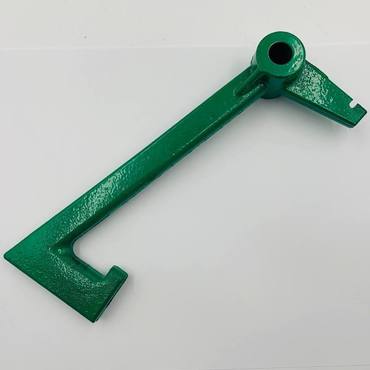

Упор E17566 представляет собой механический рычаг с рабочей частью для контакта со спрессованным материалом и участком крепления к соответствующему узлу прессовальной камеры.

Работа механизма удержания тюка происходит следующим образом:

• Сжатие материала - поршень перемещает новую порцию сена или соломы в направлении выхода тюка.
• Отклонение упора - при прохождении растительной массы рабочая часть лапки отклоняется, позволяя материалу продвигаться вперёд.
• Возврат в рабочее положение - после прохождения материала пружинный механизм возвращает упор в положение удержания.
• Удержание спрессованной массы - когда поршень движется назад, упор препятствует обратному перемещению сена или соломы.
• Следующий цикл - новая порция растительной массы поступает в камеру, после чего цикл повторяется.

Упор не является регулятором плотности тюка. Его основное назначение заключается в удержании уже сжатого материала, тогда как общая плотность прессования зависит также от настроек прессовальной камеры и других механизмов машины.

Взаимодействие с другими компонентами

Лапка E17566 работает в составе механизма удержания тюка совместно со следующими элементами:

• Поршень прессовальной камеры - сжимает растительную массу и продвигает её через зону расположения упоров.
• Крепёжный узел упора - обеспечивает установку детали и предусмотренную конструкцией возможность её движения.
• Пружинный механизм - создаёт усилие, необходимое для возврата упора в рабочее положение.
• Прессовальная камера - удерживает опорные и крепёжные элементы механизма и направляет движение спрессованного материала.

В разделе «Компоненты» AgroVIP указана связанная деталь:

• Пружина упора тюка E50091, E50098 John Deere - упругий элемент механизма упора. При ремонте необходимо проверять её целостность, упругость и соответствие установленному исполнению узла.

Упор и пружина выполняют разные функции. Упор контактирует со спрессованной массой и препятствует её обратному перемещению, а пружинный элемент обеспечивает необходимое возвратное усилие.

Признаки износа и неисправности

• Деформация или изгиб рабочей части упора.
• Трещины, поломки или другие механические повреждения.
• Износ или деформация крепёжных отверстий.
• Увеличенный люфт в месте установки.
• Заедание или ограниченное движение лапки.
• Неполный возврат упора в рабочее положение.
• Обратное смещение спрессованной массы при возвращении поршня.
• Неравномерное формирование тюков или перебои в работе механизма обвязки.

Подобные неисправности могут быть связаны не только с износом лапки, но и с повреждением пружины, оси крепления или других компонентов механизма. Перед заменой необходимо проверить весь узел удержания тюка.

Применение

Пресс-подборщики John Deere: 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер E17566 с документацией пресс-подборщика. Проверьте форму упора, расположение крепёжных отверстий и конструкцию его посадочного места.

При замене необходимо осмотреть ось или другой крепёжный элемент упора, состояние посадочных поверхностей и пружинного механизма. Повреждённая пружина или чрезмерный люфт в креплении могут нарушать работу новой лапки.

После установки проверьте свободное отклонение упора, его возврат в рабочее положение и отсутствие препятствий для движения поршня. Положение детали и порядок регулировки необходимо проверять в соответствии с сервисной документацией конкретной модели.

Обслуживание механизма выполняйте только после полной остановки пресс-подборщика, выключения привода и блокировки возможного движения рабочих элементов.

OEM номера и артикулы

John Deere: E17566.

Дополнительное обозначение из каталога AgroVIP: FH312385 (взаимозаменяемость для конкретного исполнения требует проверки).

Дополнительный артикул в каталоге AgroVIP: 59-0083.

Артикул товарной позиции AgroVIP: E17566.01.
