Направляющая пластина (скатная доска) E64581 John Deere - короткая

Направляющая пластина подборщика E64581 John Deere - короткая скатная доска

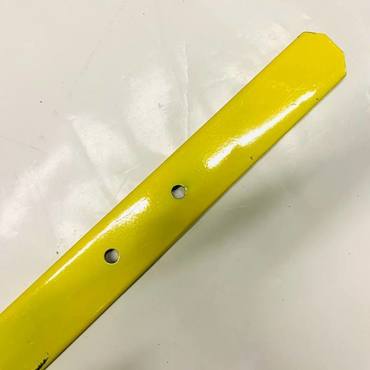

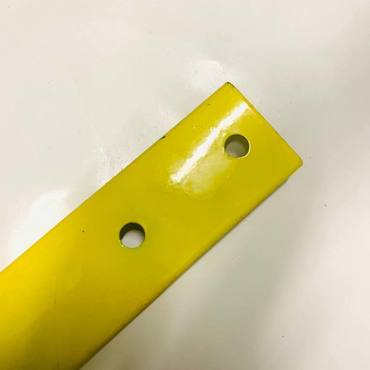

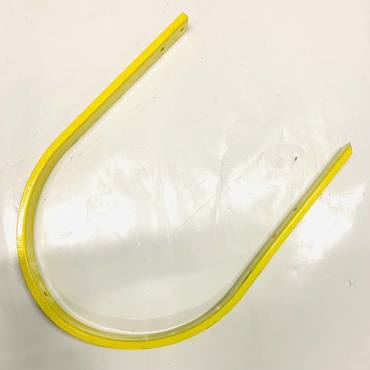

Направляющая пластина E64581 предназначена для механизма подборщика пресс-подборщиков John Deere. Деталь также называют скатной доской, направляющей лентой или Pickup Stripper Band. Она помогает отделять сено и солому от пружинных пальцев подборщика и направлять растительную массу к механизму подачи пресс-подборщика.

Назначение и практическая польза

Во время заготовки сена или соломы подборщик захватывает валок с поверхности поля и перемещает растительную массу к прессовальному механизму. Направляющая пластина E64581 помогает обеспечивать правильное прохождение материала через зону подбора.

Исправные направляющие пластины способствуют равномерной подаче сена и соломы, уменьшают риск наматывания растительной массы на подвижные элементы подборщика и помогают поддерживать стабильную работу механизма.

Принцип работы

Направляющая пластина E64581 является неподвижным элементом подборщика, который работает совместно с пружинными пальцами. Во время вращения подбирающего механизма пальцы захватывают растительную массу и перемещают её в направлении подачи.

Когда пружинные пальцы продолжают движение по своей траектории, направляющие пластины помогают отделять от них сено или солому. Благодаря этому растительная масса направляется дальше к механизму подачи, а не движется вместе с пальцами вокруг подборщика.

Правильное расположение направляющих пластин важно для свободного прохождения пружинных пальцев без лишнего контакта и механических повреждений.

Взаимодействие с другими компонентами

Направляющая E64581 работает в составе механизма подборщика совместно со следующими элементами:

• Пружинный палец подборщика E41833, DC17889, DC19692 John Deere - захватывает сено или солому из валка и перемещает растительную массу в зону подачи.
• Граблины подборщика - удерживают пружинные пальцы и обеспечивают их перемещение во время работы.
• Соседние направляющие пластины - формируют проходы для пружинных пальцев и помогают отделять от них растительную массу.
• Крепёжные элементы - удерживают направляющие пластины в предусмотренном конструкцией положении.

При ремонте рекомендуется проверить состояние соседних направляющих пластин, пружинных пальцев и их креплений. Деформация одного из элементов может вызывать неправильное прохождение пальцев и повреждение других деталей подборщика.

Признаки износа и повреждения

• Деформация или изгиб направляющей пластины.
• Трещины, поломки или другие механические повреждения.
• Следы чрезмерного контакта с пружинными пальцами.
• Повреждение или ослабление креплений.
• Накопление сена или соломы в зоне повреждённых направляющих.
• Неравномерное прохождение растительной массы через подборщик.

При появлении этих признаков необходимо проверить состояние направляющих пластин и правильность их расположения относительно пружинных пальцев.

Применение

Пресс-подборщики John Deere: 330, 466.

Рекомендации по подбору и установке

Перед заказом проверьте каталожный номер E64581, форму и исполнение установленной направляющей пластины. Для правильного подбора необходимо учитывать конструкцию подборщика, поскольку направляющие могут отличаться по форме и расположению креплений.

При установке проверьте состояние крепёжных элементов и убедитесь, что пружинные пальцы свободно проходят между направляющими без контакта с их рабочими поверхностями.

OEM номера

John Deere: E64581.
