Направляющая полоса поршня E18405 John Deere 224T

Направляющая полоса поршня E18405 пресс-подборщика John Deere 224

Направляющая полоса поршня E18405 предназначена для прессовального механизма тюкового пресс-подборщика John Deere 224. Деталь относится к направляющим компонентам поршневого узла и имеет пять крепёжных отверстий для установки в предусмотренном конструкцией месте.

При подборе необходимо проверить каталожный номер E18405, форму полосы и расположение монтажных отверстий. Точное положение детали относительно поршня определяется по сборочной схеме конкретного пресс-подборщика.

Назначение и практическая польза

Во время работы тюкового пресс-подборщика сено или солома поступают в прессовальную камеру. Поршень совершает возвратно-поступательное движение, уплотняя растительную массу и формируя тюк.

Для стабильной работы поршня важно состояние его направляющих элементов, правильное взаимное положение деталей и отсутствие чрезмерного люфта. Износ или повреждение направляющих компонентов может приводить к нежелательному контакту деталей, повышенному трению и неравномерной работе механизма.

Направляющая полоса E18405 используется в соответствующем узле прессовального механизма. Исправное состояние полосы и её креплений помогает поддерживать предусмотренную конструкцией геометрию установленных компонентов.

Для фермера проверка направляющих деталей особенно важна при ремонте прессовальной камеры или перед началом сезона заготовки сена и соломы. Своевременное выявление деформации, повреждения креплений и износа контактных поверхностей помогает предотвращать дальнейшие неисправности поршневого механизма.

Место установки

По номенклатуре AgroVIP полоса E18405 относится к направляющим деталям поршня пресс-подборщика John Deere.

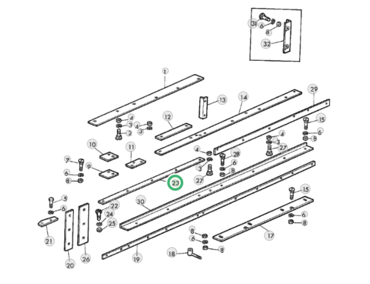

Конкретное место её установки, ориентацию и положение относительно других деталей прессовальной камеры необходимо определять по сборочной схеме John Deere 224.

Не следует определять правое, левое, верхнее или нижнее исполнение только по названию или внешнему сходству детали без проверки каталога.

Конструкция и принцип работы

Направляющая E18405 является полосовым механическим элементом с пятью монтажными отверстиями. Её конструкция предусматривает крепление к соответствующей части механизма.

Общие функции направляющего элемента в прессовальном узле:

• Монтаж. Полоса закрепляется в предусмотренном конструкцией положении.
• Поддержание геометрии. Правильная установка помогает сохранять установленное взаимное положение компонентов механизма.
• Восприятие нагрузок. Рабочие и крепёжные поверхности могут воспринимать усилия от сопряжённых деталей в соответствии с конструкцией узла.
• Стабильность положения. Исправные крепления предотвращают нежелательное смещение полосы во время эксплуатации.
• Обслуживание. Состояние направляющей и её креплений проверяется при ремонте поршневого механизма.

Точный характер контакта полосы E18405 с подвижными деталями необходимо подтвердить сборочной схемой. Без неё нельзя однозначно определить, какие именно поверхности работают в контакте с этой деталью.

Взаимодействие с другими компонентами

В разделе «Компоненты» AgroVIP для направляющей E18405 представлены следующие товарные позиции:

• Направляющая планка (уголок) John Deere 224 - отдельная направляющая деталь, состояние которой рекомендуется проверять при ремонте соответствующего механизма. Артикул E16439.
• Нож прессовальной камеры John Deere, неподвижный - режущий элемент, который необходимо проверять вместе с другими компонентами прессовальной камеры при комплексном обслуживании. Артикул E17777.

Указанные детали являются связанными товарами каталога AgroVIP. Их непосредственное соединение с направляющей E18405 или необходимость одновременной замены не подтверждены.

При ремонте также рекомендуется осматривать монтажные поверхности и крепёжные элементы. Если посадочные участки деформированы или изношены, установка новой полосы может не устранить неисправность.

Признаки износа и повреждения

• Деформация или изгиб направляющей полосы.
• Неравномерный износ контактных поверхностей.
• Задиры, борозды или вмятины.
• Трещины и другие механические повреждения.
• Деформация или увеличение монтажных отверстий.
• Ослабление креплений или смещение детали.
• Перекос сопряжённых компонентов прессовального механизма.
• Посторонний шум, стук или скрежет при движении поршня.

Подобные признаки могут быть вызваны также неисправностью других направляющих, износом опор поршня или неправильной регулировкой механизма. Перед заменой необходимо проверить весь соответствующий узел.

Применение

Тюковые пресс-подборщики John Deere: 224.

Модель приведена в соответствии со структурированным разделом «Применение» AgroVIP. Совместимость с другими модификациями необходимо подтверждать отдельно.

Рекомендации по подбору и установке

Перед заказом сверьте артикул E18405 с каталогом запчастей и установленной деталью.

Проверьте длину, ширину, толщину полосы, количество и расположение пяти крепёжных отверстий. Особое внимание уделите расстояниям между их центрами и форме монтажных участков.

Не подбирайте направляющую исключительно по количеству отверстий. Другие полосы прессовального механизма могут иметь похожую конструкцию, но отличаться геометрией и местом установки.

Перед монтажом очистите посадочные поверхности, проверьте крепления и отсутствие деформаций сопряжённых деталей. Устанавливайте полосу в соответствии со сборочной схемой.

После установки проверьте надёжность крепления, правильность положения деталей и отсутствие нежелательного контакта при предусмотренном движении поршня.

Ремонт прессовального механизма выполняйте только после полной остановки машины, выключения привода, надёжной фиксации подвижных частей и исключения случайного срабатывания поршня.

OEM номера и артикулы

Каталожный номер John Deere по AgroVIP: E18405.

Артикул товарной позиции AgroVIP: E18405.

Код товара AgroVIP: 3808.
