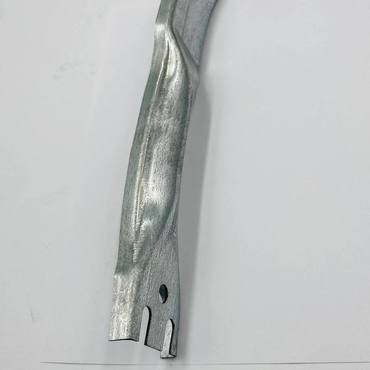

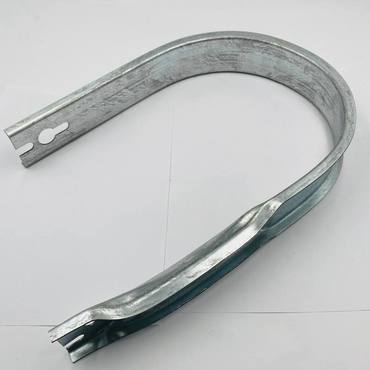

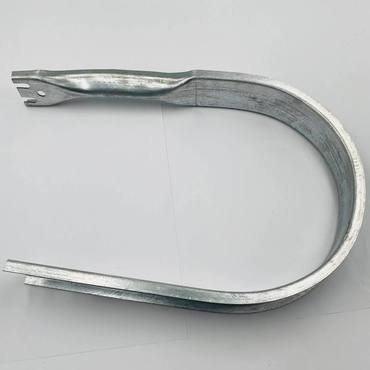

Направляющая скоба подборщика CC32669 John Deere

Направляющая скоба подборщика CC32669 John Deere для пресс-подборщика

Направляющая скоба подборщика CC32669 предназначена для работы в механизме подбора сена и соломы пресс-подборщиков John Deere. Деталь относится к направляющим элементам подборщика, которые обеспечивают отделение растительной массы от пружинных пальцев и способствуют её дальнейшему перемещению к механизму подачи.

Назначение и практическая польза

Во время работы пресс-подборщика пружинные пальцы подбирают валок сена или соломы с поверхности поля. Направляющие скобы помогают отделять растительную массу от пальцев, предотвращая её чрезмерное увлечение вращающимся механизмом подборщика.

Исправные направляющие элементы способствуют равномерному перемещению материала и стабильной работе подборщика. Повреждённая или деформированная скоба может нарушать прохождение пружинных пальцев, создавать дополнительное трение и вызывать накопление растительной массы в зоне подбора.

Принцип работы

Направляющая скоба CC32669 работает как неподвижный элемент механизма подборщика. Во время вращения подбирающего барабана пружинные пальцы проходят между направляющими элементами, захватывая сено или солому.

Когда пальцы продолжают движение, направляющие скобы помогают отделять от них растительную массу. Благодаря этому материал остаётся в потоке подачи, а не перемещается дальше вместе с пальцами вокруг барабана.

Взаимодействие с другими компонентами

Направляющая скоба работает в составе подбирающего механизма совместно со следующими элементами:

• Пружинные пальцы подборщика - захватывают сено или солому из валка и перемещают их в зону подачи.
• Подбирающий барабан - обеспечивает вращение и перемещение пружинных пальцев.
• Соседние направляющие скобы - формируют промежутки для прохождения пальцев и помогают отделять растительную массу.
• Крепления направляющих - удерживают скобы в предусмотренном конструкцией положении.

При ремонте необходимо проверять не только состояние скобы CC32669, но и соседние направляющие, пружинные пальцы и крепления подборщика.

Признаки износа и повреждения

• Деформация или изгиб направляющей скобы.
• Трещины, механические повреждения или поломка детали.
• Следы контакта и чрезмерного трения с пружинными пальцами.
• Повреждение или ослабление креплений.
• Накопление сена или соломы в зоне повреждённых направляющих.

Такие признаки могут свидетельствовать о неисправности направляющих элементов или нарушении их взаимного положения с пальцами подборщика.

Применение

Пресс-подборщики John Deere: 456, 466.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер CC32669 с документацией пресс-подборщика. Проверьте форму детали, расположение креплений и соответствие конструкции установленного подборщика.

При замене рекомендуется осмотреть соседние направляющие скобы и пружинные пальцы. После установки необходимо убедиться, что пальцы свободно проходят между направляющими элементами и не задевают новую скобу.

OEM номера и артикулы

John Deere: CC32669.

Дополнительное обозначение AgroVIP: CC32669.01.
