Нож поршня 58.434, E16461 John Deere - подвижный

Нож поршня E16461, 58.434 John Deere - подвижный

Нож поршня E16461, 58.434 предназначен для режущего механизма прессовальной камеры тюкового пресс-подборщика John Deere. Деталь устанавливается на поршне, перемещается вместе с ним и участвует в срезании сена или соломы при подаче растительной массы в прессовальную камеру.

Подвижный нож работает совместно с неподвижным ножом E17777, образуя режущую пару. Правильное взаимодействие этих компонентов обеспечивает отделение порции растительной массы во время рабочего хода поршня.

Назначение и практическая польза

Во время работы пресс-подборщика подборщик и механизм подачи направляют сено или солому в прессовальную камеру. Поршень совершает возвратно-поступательное движение, сжимая растительную массу и постепенно формируя тюк.

В момент рабочего хода поршня нож E16461 проходит возле неподвижной режущей кромки ножа E17777. Благодаря этому растительная масса, находящаяся в зоне загрузочного окна, срезается и отделяется от материала, который уже сжимается в камере.

Исправный подвижный нож важен для равномерного срезания сена и соломы, уменьшения сопротивления движению поршня и стабильной работы прессовального механизма.

Затупление или повреждение режущей кромки может приводить к неполному срезанию растительной массы, повышенной нагрузке на привод поршня и ускоренному износу сопряжённых деталей.

Место установки

Нож E16461 крепится на поршне прессовальной камеры пресс-подборщика John Deere. Он перемещается вместе с поршнем относительно неподвижного ножа, установленного на соответствующей части прессовальной камеры.

Конкретное положение ножа, способ его крепления и необходимый зазор между режущими кромками определяются конструкцией пресс-подборщика и сервисной документацией.

Конструкция и принцип работы

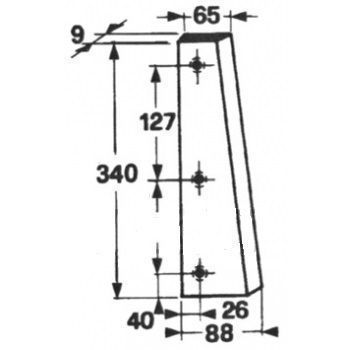

Подвижный нож E16461 имеет рабочую режущую кромку и отверстия для крепления к поршню. Конструкция детали предусматривает её неподвижную фиксацию относительно поршня и перемещение вместе с ним во время каждого рабочего цикла.

Принцип работы режущего механизма:

• Подача материала - сено или солома поступает через загрузочное окно в прессовальную камеру.
• Рабочий ход поршня - поршень движется вперёд, сжимая новую порцию растительной массы.
• Срезание - подвижный нож E16461 проходит возле неподвижного ножа E17777. Их режущие кромки отделяют материал, остающийся в зоне подачи.
• Сжатие - поршень продолжает перемещать срезанную порцию растительной массы в направлении формирования тюка.
• Обратный ход - поршень вместе с подвижным ножом возвращается в исходное положение для следующего цикла.

Качество срезания зависит от остроты обоих ножей, правильного зазора между ними, надёжности крепления и состояния направляющих поршня.

Взаимодействие с другими компонентами

В разделе «Компоненты» AgroVIP для ножа E16461 указан:

• Нож прессовальной камеры E17777 John Deere - неподвижный - образует совместно с подвижным ножом E16461 режущую пару. Во время движения поршня обе режущие кромки обеспечивают срезание растительной массы.

Подвижный нож также функционально связан со следующими элементами:

• Поршень прессовальной камеры - удерживает нож и обеспечивает его возвратно-поступательное перемещение.
• Направляющие поршня - поддерживают правильную траекторию его движения, что важно для взаимного положения ножей.
• Крепёжные элементы ножа - обеспечивают надёжную фиксацию детали на поршне.
• Прессовальная камера - содержит неподвижную часть режущего механизма и направляет движение растительной массы.

При ремонте рекомендуется проверять состояние обоих ножей режущей пары. Если неподвижный нож E17777 затуплен или повреждён, замена только подвижного ножа может не обеспечить надлежащего качества срезания.

Также важно проверить состояние направляющих поршня. Чрезмерный люфт или перекос могут нарушать взаимное положение режущих кромок и вызывать их неправильный контакт.

Признаки износа и повреждения

• Затупление или неравномерный износ режущей кромки.
• Сколы, трещины или механические повреждения ножа.
• Деформация детали или нарушение её положения на поршне.
• Повреждение или износ крепёжных отверстий.
• Ослабление крепления ножа.
• Неполное или неравномерное срезание сена или соломы.
• Повышенная нагрузка на приводной механизм поршня.
• Следы ударного или неправильного контакта с неподвижным ножом.

Ухудшение работы режущего узла может быть связано не только с износом подвижного ножа, но и с неисправностью неподвижного ножа, направляющих поршня или нарушением регулировки механизма.

Применение

Пресс-подборщики John Deere: 224.

Рекомендации по подбору и установке

Перед заказом сверьте оригинальный номер E16461 и каталожное обозначение 58.434 с установленной деталью. Проверьте форму ножа, расположение крепёжных отверстий и соответствие конструкции поршня.

При замене рекомендуется проверить состояние неподвижного ножа E17777, креплений, посадочной поверхности поршня и его направляющих.

Перед монтажом очистите посадочную поверхность и убедитесь в отсутствии повреждений. Закрепите нож в соответствии с требованиями сервисной документации пресс-подборщика.

После установки необходимо проверить взаимное положение подвижного и неподвижного ножей, предусмотренный зазор между режущими кромками и свободный ход поршня без нежелательного контакта деталей.

Проверку и регулировку режущего узла выполняйте только после полной остановки техники, выключения привода и исключения случайного перемещения поршня.

OEM номера и артикулы

John Deere: E16461.

Каталожное обозначение AgroVIP: 58.434.

Артикул производителя JAG: 50-0014.

Артикул товарной позиции AgroVIP: 58.434.01.
