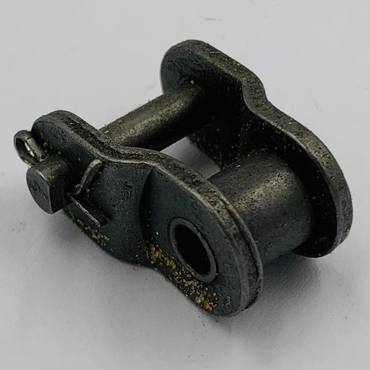

Переходное звено цепи 50-1, 809403, 10A-1 Rollon - шаг 15.87мм

Переходное звено цепи 50-1, 809403, 10A-1 Rollon шаг 15.87мм

Переходное звено 809403, 10A-1 используется в приводных механизмах пресс-подборщиков Welger, Claas и Rivierre Casalis для монтажа роликовой цепи стандарта 50-1. Деталь применяется для соединения цепи в случаях, когда требуется нечетное количество звеньев.

Звено работает в цепном приводе под постоянной нагрузкой и обеспечивает непрерывную передачу движения между приводными звездочками. От правильного состояния переходного звена зависит стабильность работы привода и равномерность движения механизма.

Принцип работы

• переходное звено используется для монтажа роликовой цепи;
• позволяет соединить цепь при нечетном количестве звеньев;
• работает совместно с внутренними и внешними звеньями цепи;
• передает нагрузку между приводными звездочками механизма;
• при нормальной работе обеспечивает равномерное движение цепи без перекоса;
• износ пальцев или пластин может вызвать люфт, рывки и нестабильную работу привода.

Место установки

Цепные приводные механизмы пресс-подборщиков и сельскохозяйственной техники.

Работает совместно с компонентами

• соединительное звено цепи 50-1, 233581, 10A-1 Rollon;
• приводная роликовая цепь 50-1, 10A-1 Rollon.

Характеристики

• Тип: переходное звено роликовой цепи
• Артикул: 809403
• Стандарт: 50-1 / 10A-1
• Назначение: монтаж и соединение приводной цепи
• Особенность: для нечетного количества звеньев
• Шаг цепи: 15.87 мм

Совместимость

Welger AP 12, Welger AP 41, Welger AP 45

Welger AP 61, Welger AP 63, Welger AP 71, Welger AP 73

Claas CONSTANT, Claas DOMINANT, Claas Markant 40, Claas Markant 41, Claas Markant 50, Claas Markant 51, Claas Markant 52, Claas Markant 55, Claas Markant 60, Claas Markant 65, Claas Markant S, Claas TRABANT

Rivierre Casalis 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300

Производитель

Rollon (Италия) - производитель роликовых приводных цепей и элементов механических передач для сельскохозяйственной и промышленной техники.
Компания специализируется на приводных цепях, звеньях и комплектующих для механических систем передачи движения.

Признаки износа

• люфт в месте соединения цепи;
• неравномерное движение привода;
• растяжение цепи;
• износ пальцев или пластин звена;
• рывки во время работы механизма;
• риск повреждения или разъединения цепи.

Исправное переходное звено 809403 обеспечивает правильный монтаж роликовой цепи и стабильную работу приводных механизмов пресс-подборщика.
