Подшипник с корпусом-фланцем d-30мм, 610449, AE28843, C11452, GRAE30NPPB+P206-SNR

Подшипник с фланцевым корпусом 610449, AE28843, C11452 John Deere, Claas

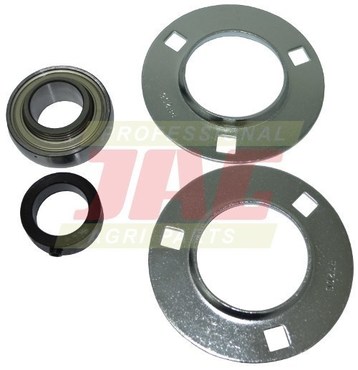

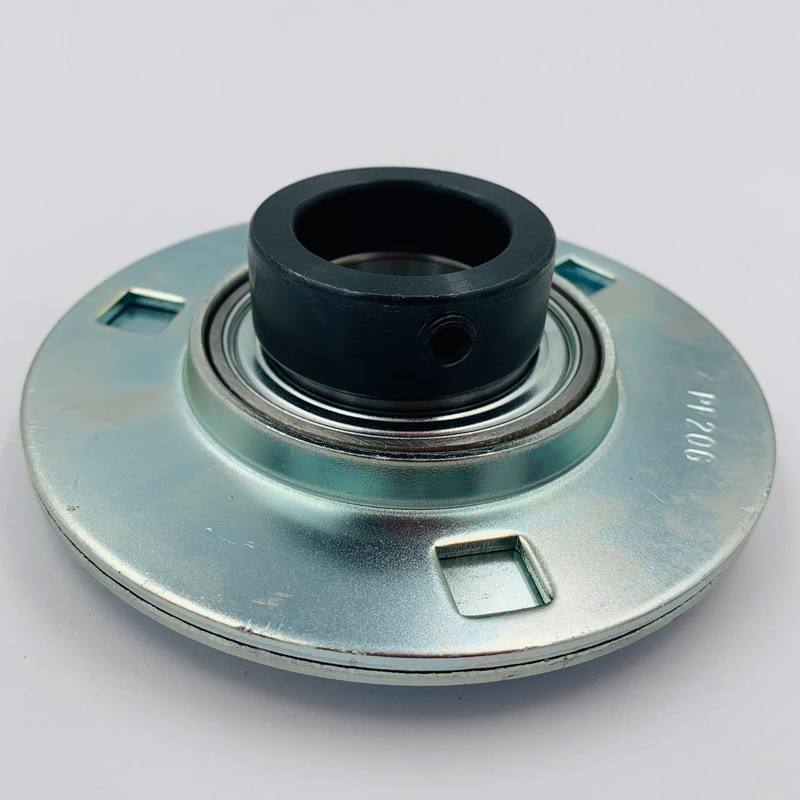

Подшипник с фланцевым корпусом 610449, AE28843, C11452 предназначен для создания опоры вращающегося вала в сельскохозяйственной технике John Deere и Claas. Подшипниковый узел состоит из шарикового подшипника и фланцевого корпуса с тремя крепёжными отверстиями.

Исполнение GRAE30NPPB+P206-SNR используется для установки на вал соответствующего диаметра и крепления к несущей части механизма. Подшипник обеспечивает вращение вала, а корпус удерживает его в рабочем положении и передаёт нагрузки на конструкцию машины.

Назначение и практическая польза

Во время работы комбайнов, жаток и пресс-подборщиков приводные валы вращаются под нагрузкой. Для их стабильной работы необходимы подшипниковые опоры, которые поддерживают правильное положение валов, уменьшают трение и воспринимают усилия от рабочих механизмов.

Фланцевый подшипниковый узел позволяет закрепить подшипник непосредственно на соответствующей части конструкции машины с помощью крепёжных отверстий корпуса.

Исправный подшипник обеспечивает плавное вращение вала, а корпус поддерживает его положение относительно сопряжённых компонентов привода.

Для фермера это важно при ремонте техники, поскольку изношенная подшипниковая опора может вызывать посторонний шум, вибрации, нагрев и дополнительную нагрузку на вал и связанные механизмы.

Место установки

Подшипниковый узел используется в соответствующих опорах валов сельскохозяйственной техники John Deere и Claas.

Фланцевый корпус закрепляется на предусмотренной конструкцией поверхности машины, а внутреннее кольцо подшипника устанавливается на вал.

Конкретное место установки зависит от модели техники и исполнения приводного узла. Его необходимо определять по сборочной схеме соответствующего механизма.

Конструкция и принцип работы

Подшипниковый узел содержит шариковый подшипник с внутренним и наружным кольцами, телами качения и фланцевый корпус для крепления к конструкции машины.

Принцип работы:

• Установка на вал - внутреннее кольцо подшипника размещается на соответствующем посадочном участке вала.
• Крепление корпуса - фланец фиксируется на конструкции техники через три крепёжных отверстия.
• Вращение вала - внутреннее кольцо вращается вместе с валом, а шарики перекатываются между дорожками качения подшипника.
• Передача нагрузок - усилия от вала передаются через подшипник к корпусу и крепёжным поверхностям машины.
• Поддержание положения - исправный корпус и надлежащая посадка помогают предотвращать нежелательное смещение опоры во время работы.

Фланцевый корпус не является самостоятельным подшипником и не вращается вместе с валом. Основное вращение происходит между кольцами шарикового подшипника.

Тип и особенности уплотнения

В номенклатуре подшипников типа GRAE30NPPB применяется конструкция с уплотнениями, предназначенными для защиты внутренней части подшипника от загрязнений и удержания смазки.

Точный материал уплотнений, их конструкция и возможность повторной смазки именно товарного исполнения SNR требуют проверки по маркировке изделия и технической документации производителя.

Во время эксплуатации необходимо контролировать целостность уплотнительных элементов. Их повреждение может вызывать проникновение пыли и влаги, потерю смазки и ускоренный износ подшипника.

Взаимодействие с другими компонентами

Подшипниковый узел работает совместно с валом, посадочными поверхностями и креплениями соответствующего механизма.

На AgroVIP также представлены связанные товарные позиции:

• Подшипник с фланцевым корпусом JHB, GRAE30NPPB+P206 - другое исполнение подобного подшипникового узла. Перед выбором необходимо сравнить конструкцию корпуса, расположение крепёжных отверстий и способ фиксации подшипника на валу.
• Закрепляемый шариковый подшипник ES206, GRAE30NPPB SNR - отдельная товарная позиция подшипника без фланцевого корпуса. Перед его использованием для ремонта узла необходимо проверить соответствие посадки в корпусе и конструкции фиксации на валу.

Подшипник в корпусе и отдельный подшипник являются разными товарными позициями. При замене необходимо установить, требуется ли полный фланцевый узел или достаточно заменить только подшипниковую вставку.

Если корпус имеет изношенное посадочное гнездо или повреждённые крепления, замена только подшипника может не устранить неисправность.

Признаки износа и неисправности

• Повышенный шум, гул или хруст при вращении.
• Ощутимый радиальный или осевой люфт в подшипниковом узле.
• Заедание, неравномерное или затруднённое вращение вала.
• Повышенный нагрев подшипниковой опоры во время работы.
• Повреждение уплотнительных элементов или потеря смазки.
• Следы коррозии и загрязнения в зоне подшипника.
• Трещины, деформация или повреждение фланцевого корпуса.
• Ослабление крепёжных элементов или деформация отверстий корпуса.
• Нарушение положения вала, повышенная вибрация и посторонние удары в приводе.

Шум и вибрация могут возникать также из-за повреждения вала, неправильной установки опоры или неисправности других элементов привода. Перед заменой необходимо проверить состояние всего соответствующего узла.

Применение

Пресс-подборщики John Deere: 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300.

Зерноуборочные комбайны Claas: COLUMBUS, COMET, CONSUL, CORSAR, EUROPA, MERCATOR 50.

Кукурузные жатки Claas: 6R70.

Указанные модели приведены в соответствии с каталогом AgroVIP. Для окончательного подбора необходимо проверять номер подшипникового узла и его конструкцию по схеме конкретной машины.

Рекомендации по подбору и установке

Перед заказом сверьте каталожные номера 610449, AE28843 или C11452, маркировку подшипника и конструкцию фланцевого корпуса с установленной деталью.

Особое внимание уделите посадочному диаметру вала, наружному диаметру подшипника, геометрии фланца, количеству и расположению крепёжных отверстий.

Также необходимо проверить способ фиксации внутреннего кольца на валу. Для подшипников разных исполнений могут применяться разные конструкции закрепления, поэтому одинаковый посадочный диаметр не гарантирует полной взаимозаменяемости.

Перед установкой проверьте состояние вала, посадочной поверхности и креплений. Не допускается монтаж на повреждённую поверхность или использование деформированных крепёжных элементов.

При монтаже не передавайте ударные усилия через шарики подшипника. Закрепление вала и корпуса выполняйте в соответствии с техническими требованиями конкретного подшипникового узла.

После установки проверьте правильность положения корпуса, надёжность крепления, отсутствие чрезмерного люфта и плавность вращения вала.

Все работы с подшипниковыми опорами проводите только после полной остановки техники, выключения привода и исключения случайного вращения рабочих элементов.

OEM номера и артикулы

Claas по каталогу AgroVIP: 0006104490, 610449.

John Deere по каталогу AgroVIP: AE28843, C11452.

Обозначение подшипникового узла: GRAE30NPPB+P206-SNR.

Обозначение подшипниковой вставки: GRAE30NPPB.

Артикул товарной позиции AgroVIP: 610449.02.
