Пружина прижимной лапка пальца вязального аппарата HZ5220H John Deere

Пружина прижимной лапки HZ5220H вязального аппарата John Deere

Пружина прижимной лапки HZ5220H предназначена для вязального аппарата тюковых пресс-подборщиков John Deere. Деталь работает в узле прижимной лапки вязального пальца и создаёт упругое усилие, необходимое для правильной работы механизма формирования узла из шпагата.

Назначение и практическая польза

Во время прессования сена или соломы вязальный аппарат должен захватить шпагат, сформировать узел и своевременно освободить его после завершения цикла. Правильная работа прижимного механизма является важным условием этих операций.

Пружина HZ5220H обеспечивает упругую нагрузку на прижимную лапку, взаимодействующую с механизмом вязального пальца. Это помогает поддерживать необходимый прижим во время формирования узла.

Если пружина потеряла упругость, деформировалась или повреждена, усилие прижима может измениться. В результате возможны ненадёжное удержание шпагата, неправильное формирование узлов или перебои в работе вязального аппарата.

Конструкция и принцип работы

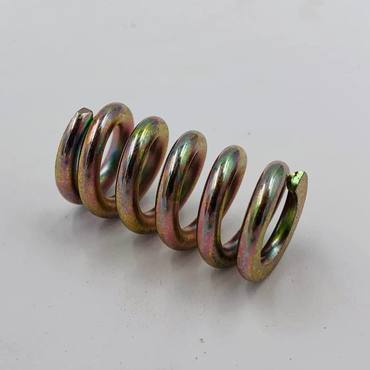

HZ5220H является винтовой пружиной сжатия. Под действием нагрузки она сжимается, накапливая упругую энергию, а после уменьшения нагрузки стремится вернуться в исходное положение.

В вязальном аппарате пружина работает совместно с прижимной лапкой и элементами её крепления. Создаваемое ею усилие передаётся через лапку на механизм вязального пальца.

Во время вращения вязального пальца его подвижный язычок захватывает и удерживает шпагат для формирования узла. Прижимной механизм влияет на работу этого узла, поэтому состояние пружины и правильность регулировки прижима имеют важное значение.

Недостаточный прижим может вызывать ненадёжное удержание шпагата, а чрезмерный затруднять освобождение сформированного узла с вязального пальца.

Взаимодействие с другими компонентами

Пружина HZ5220H устанавливается в узле прижимного механизма вязального аппарата John Deere и функционально связана со следующими деталями:

• Прижимная лапка BP1600E John Deere - взаимодействует с пружиной и передаёт её усилие на механизм вязального пальца.
• Язычок вязального пальца AE32450A John Deere - подвижный элемент вязального пальца, участвующий в захвате и удержании шпагата при формировании узла.
• Крепёжные и регулировочные элементы прижимного механизма - обеспечивают установку пружины и настройку работы соответствующего узла.

При ремонте рекомендуется проверять состояние прижимной лапки, вязального пальца, его язычка и креплений. Износ или неправильная регулировка этих деталей могут влиять на работу механизма даже после замены пружины.

Признаки износа и неисправности

• Потеря упругости или остаточная деформация пружины.
• Трещины или поломка витков.
• Перекос пружины или неправильное положение в узле.
• Нестабильное усилие прижимной лапки.
• Ненадёжное удержание шпагата во время вязания.
• Пропуски узлов или трудности с освобождением сформированного узла.

Нарушение вязания не всегда свидетельствует о неисправности именно пружины. Перед заменой необходимо проверить другие элементы вязального аппарата и правильность их регулировки.

Применение

Пресс-подборщики John Deere: 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер HZ5220H с документацией пресс-подборщика и проверьте соответствие конструкции пружины установленному прижимному механизму.

При замене необходимо проверить состояние посадочных элементов, прижимной лапки и регулировочных деталей. Пружину следует устанавливать в соответствии со сборочной схемой вязального аппарата.

После установки рекомендуется проверить работу прижимного механизма и отрегулировать усилие прижима в соответствии с инструкцией конкретной модели пресс-подборщика.

OEM номера и артикулы

John Deere: HZ5220H.
