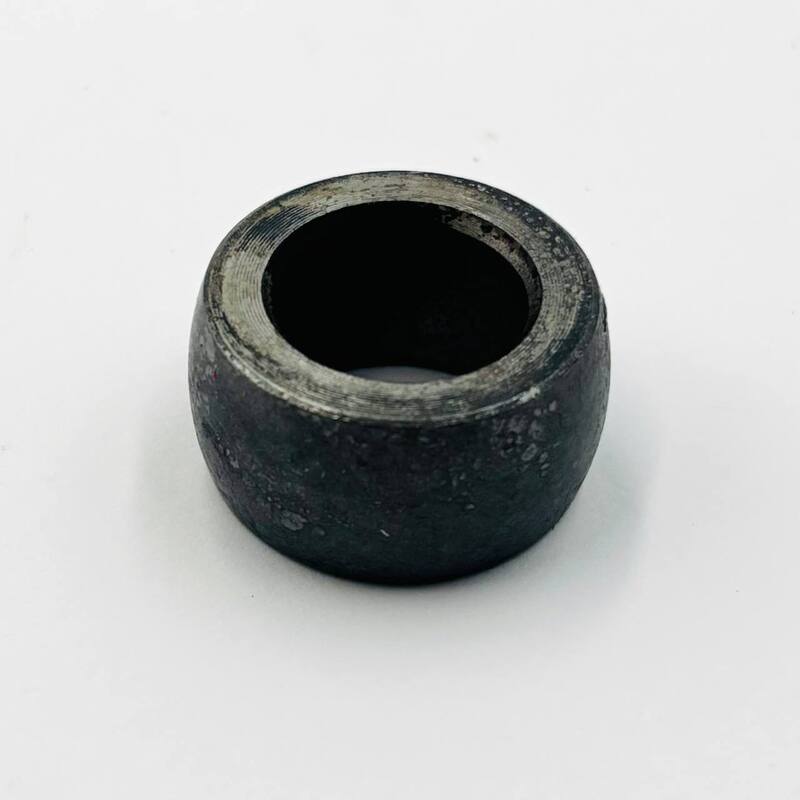

Ролик ножевого рычага E61290, H312274 John Deere, 12x24x12мм - новый тип

Ролик ножевого рычага E61290, H312274 John Deere - новый тип

Ролик ножевого рычага E61290, H312274 предназначен для работы в вязальном аппарате пресс-подборщиков John Deere. Деталь устанавливается на ножевом рычаге и обеспечивает контакт качения между рычагом и рабочей поверхностью механизма его привода. Используется при ремонте и обслуживании механизма обрезки шпагата.

Назначение и практическая польза

Во время формирования тюка вязальный аппарат выполняет последовательность операций по захвату, завязыванию и обрезке шпагата. Ножевой рычаг участвует в завершении цикла вязания, а установленный на нём ролик помогает передавать усилие от приводного механизма.

Исправный ролик обеспечивает плавное движение ножевого рычага, уменьшает трение в месте контакта и способствует правильной работе механизма обрезки шпагата.

Износ или заклинивание ролика может нарушать перемещение ножевого рычага, создавать дополнительную нагрузку на его привод и вызывать перебои в работе вязального аппарата.

Принцип работы

Ролик E61290 устанавливается на оси ножевого рычага. Во время рабочего цикла вязального аппарата он контактирует с соответствующей поверхностью приводного механизма и перекатывается по ней.

В процессе контакта ролик передаёт усилие на ножевой рычаг, обеспечивая его перемещение в определённый момент цикла вязания. Вращение ролика уменьшает трение скольжения между контактными поверхностями.

Для правильной работы механизма важно, чтобы ролик свободно вращался на оси, не имел чрезмерного люфта и повреждений рабочей поверхности.

Взаимодействие с другими компонентами

Ролик E61290 работает в составе механизма ножевого рычага вязального аппарата John Deere и функционально связан со следующими элементами:

• Ножевой рычаг AE39974, DC28758 - удерживает ролик и передаёт движение к механизму обрезки шпагата.
• Ось ролика - обеспечивает его установку и свободное вращение.
• Контактная поверхность привода - взаимодействует с роликом и передаёт усилие на ножевой рычаг.
• Нож шпагата E42103 - режущий элемент соответствующего механизма вязального аппарата.

При ремонте рекомендуется проверять состояние оси ролика, ножевого рычага и контактной поверхности привода. Износ этих компонентов может вызывать неравномерное движение рычага даже после установки нового ролика.

Признаки износа и неисправности

• Ролик вращается туго, рывками или заклинивает.
• Заметный люфт или перекос ролика на оси.
• Выработка, канавки или плоские участки на рабочей поверхности.
• Повреждение или деформация посадочного отверстия.
• Неравномерное движение ножевого рычага.
• Посторонние звуки или повышенное трение в зоне привода рычага.

Наличие этих признаков требует проверки ролика и сопряжённых компонентов. Неисправности механизма обрезки шпагата могут быть вызваны также неправильной регулировкой или износом других деталей вязального аппарата.

Применение

Пресс-подборщики John Deere: 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300.

Рекомендации по подбору и установке

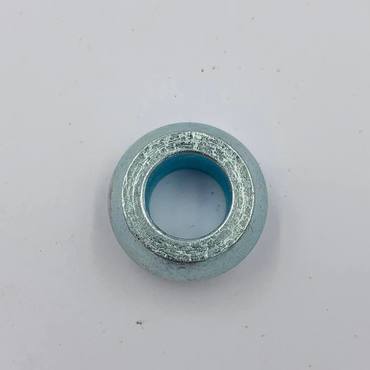

Перед заказом проверьте каталожный номер ролика, его посадочные размеры и соответствие конструкции ножевого рычага. На AgroVIP также представлено другое исполнение ролика E61290 для John Deere, имеющее отличающиеся посадочные параметры.

Наличие одинакового базового артикула не гарантирует взаимозаменяемости разных исполнений. Перед установкой рекомендуется сравнить деталь со снятым роликом и проверить её свободное вращение на оси.

OEM номера и артикулы

John Deere: E61290.

Дополнительное обозначение AgroVIP: H312274.
