Ролик регулировки E57571 длины тюка John Deere - Оригинал

Ролик регулировки длины тюка E57571, FH312192 John Deere

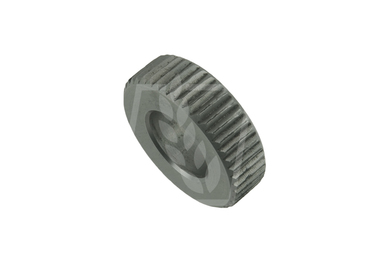

Ролик E57571, FH312192 предназначен для механизма регулировки длины тюка пресс-подборщиков John Deere. Деталь относится к системе, которая связывает измерение длины сформированного тюка с моментом включения вязального аппарата.

Назначение и практическая польза

Во время прессования сена или соломы поршень постепенно уплотняет растительную массу в прессовальной камере. Механизм измерения длины тюка контролирует процесс его формирования и участвует в запуске цикла вязания после достижения установленного значения.

Ролик E57571 используется в этом механизме как рабочий элемент системы регулировки. Его исправное состояние важно для правильного взаимодействия деталей, обеспечивающих включение вязального аппарата.

Износ рабочей поверхности ролика или повреждение его посадочного места могут вызывать дополнительный люфт в механизме. Если длина тюков стала нестабильной или вязальный аппарат срабатывает неравномерно, ролик необходимо проверять вместе с другими деталями системы регулировки.

Принцип работы

Ролик E57571 работает в составе механизма регулировки длины тюка, связанного с механическим включением вязального аппарата.

В процессе формирования тюка измерительный механизм отслеживает его длину. После достижения заданного положения система управления передаёт механическое движение к узлу включения вязального аппарата, который запускает цикл обвязки.

Ролик является одним из элементов этого механизма. Для его правильной работы важны состояние рабочей поверхности, посадочного отверстия и сопряжённых деталей. Точную траекторию движения ролика и деталь, с которой он непосредственно контактирует, необходимо определять по сборочной схеме конкретного пресс-подборщика.

Взаимодействие с другими компонентами

В каталоге AgroVIP с механизмом регулировки длины тюка E57571 связаны следующие компоненты:

• Рычаг-планка включения вязального аппарата - участвует в механическом управлении запуском цикла обвязки после достижения установленной длины тюка. Артикул E57575.
• Ограничитель длины тюка - выполняет функцию механического упора, ограничивающего перемещение соответствующего элемента системы регулировки. Артикул E57659.
• Втулка вала мерщика длины тюка - поддерживает вал измерительного механизма и обеспечивает его движение относительно посадочного места. Артикул E50092.

Указанные детали относятся к связанным узлам регулировки длины тюка. Их непосредственное механическое соединение с роликом E57571 и применение в конкретной модификации пресс-подборщика необходимо проверять по каталогу.

Признаки износа и неисправности

• Неравномерный износ рабочей поверхности ролика.
• Трещины, сколы или механические повреждения.
• Выработка посадочного отверстия.
• Увеличенный люфт в месте установки.
• Заедание или нарушение движения сопряжённых элементов.
• Нестабильная длина тюков или несвоевременное включение вязального аппарата.

Нестабильная длина тюков не всегда свидетельствует о неисправности ролика. Причиной могут быть неправильная регулировка, износ рычагов, втулок или других деталей измерительного механизма.

Применение

Пресс-подборщики John Deere: 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300.

Рекомендации по подбору и установке

Перед заказом сверьте каталожные номера E57571, FH312192 с документацией пресс-подборщика. Проверьте соответствие ролика установленному механизму, состояние его посадочного места и крепления.

При замене осмотрите рычаг-планку E57575, ограничитель E57659 и связанные опоры измерительного механизма. После установки необходимо проверить свободный ход сопряжённых деталей и правильность настройки длины тюка согласно инструкции машины.

На AgroVIP также представлен ролик регулировки длины тюка E57571 в другом исполнении. Перед выбором следует сверить артикул и конструкцию детали.

OEM номера и артикулы

John Deere: E57571, FH312192.

Артикул товарной позиции: E57571.80.
