Ножевой рычаг аппарата DC28756, AE25404 John Deere - с пальцем D19мм

Ножевой рычаг DC28756, AE25404 John Deere с пальцем 19 мм, JAG

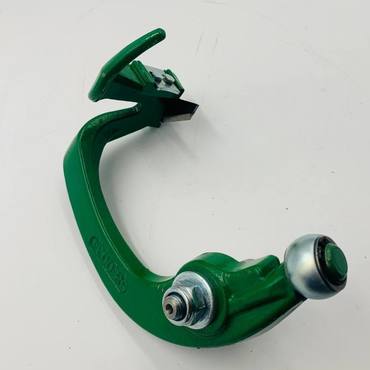

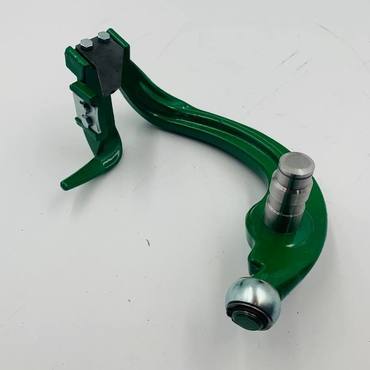

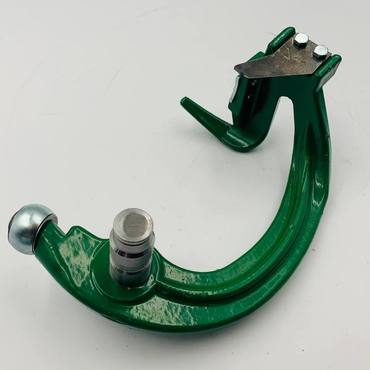

Ножевой рычаг DC28756, AE25404 производства JAG предназначен для вязального аппарата пресс-подборщика John Deere. Исполнение с пальцем диаметром 19 мм используют в соответствии с посадочным местом механизма.

Перед заменой проверьте диаметр пальца и состояние его посадки. Люфт или перекос рычага может изменять положение ножа во время рабочего хода и нарушать отрезание шпагата.

Принцип работы

• Рычаг удерживает нож и передаёт ему движение от механизма вязального аппарата.
• Палец образует ось поворота рычага в его посадочном месте.
• Во время рабочего хода рычаг перемещает нож для отрезания шпагата.
• При исправном состоянии посадки движение происходит без чрезмерного люфта и заедания.
• Износ пальца или деформация рычага нарушает положение ножа и точность его движения.

Место установки

В ножевом механизме вязального аппарата пресс-подборщика John Deere. Палец устанавливается в соответствующее посадочное место; порядок монтажа и регулировки определяют по инструкции конкретного аппарата.

Работает совместно с компонентами

• Отрезной нож шпагата соответствующего исполнения.
• Посадочное место пальца ножевого рычага в вязальном аппарате.

Характеристики

• Тип: ножевой рычаг вязального аппарата.
• Артикулы: DC28756, AE25404.
• Производитель: JAG.
• Страна происхождения: Польша.

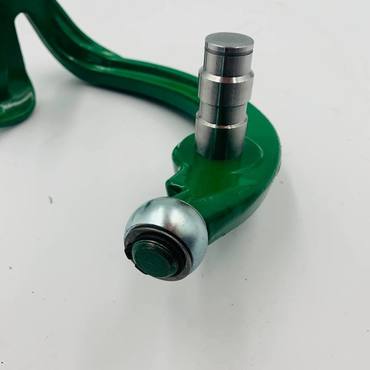

• Диаметр пальца: 19 мм.
• Назначение: удержание и перемещение ножа механизма отрезания шпагата.
• Особенность: исполнение с пальцем.

Производитель

JAG, производитель ножевого рычага.
Страна происхождения: Польша.

Признаки износа и повреждения

• Выработка пальца и заметный люфт в посадке.
• Задиры или заедание при повороте рычага.
• Изгиб рычага, трещины или повреждение места крепления ножа.
• Неполное отрезание шпагата, связанное с люфтом или деформацией рычага.

Повреждённый рычаг следует заменить с проверкой посадочного места и ножа. Перед запуском проверьте свободный ход и рабочее положение деталей.
