Дистанционная шайба 24H1476A вала вязальных аппаратов John Deere - 0.7мм

Дистанционная шайба 24H1476A вала вязальных аппаратов John Deere

Дистанционная шайба 24H1476A предназначена для использования в узле вала вязальных аппаратов тюковых пресс-подборщиков John Deere. Деталь выполняет функцию промежуточного элемента между соответствующими поверхностями механизма и может применяться для регулировки осевого положения деталей и компенсации монтажного зазора.

Шайба используется при сборке или ремонте узла в соответствии с конструкцией конкретного вязального механизма. Необходимость её установки, количество и положение определяются по сборочной схеме пресс-подборщика.

Назначение и практическая польза

Вязальные аппараты пресс-подборщика выполняют обвязку сформированных тюков шпагатом. Для их правильной работы важна не только регулировка рабочих механизмов, но и точное расположение деталей на валу и в опорных соединениях.

Дистанционная шайба используется для создания предусмотренного конструкцией расстояния между сопряжёнными поверхностями. В регулировочных узлах шайбы соответствующей толщины могут применяться для подбора необходимого осевого зазора.

Правильно подобранная шайба помогает обеспечить надлежащее расположение деталей при сборке механизма и избежать нежелательного осевого смещения в тех соединениях, где такая регулировка предусмотрена конструкцией.

Для фермера это важно при ремонте вязального аппарата, когда необходимо восстановить предусмотренное положение компонентов без чрезмерного зажатия или лишнего люфта.

Место установки

По назначению, указанному в каталоге AgroVIP, шайба относится к узлу вала вязальных аппаратов пресс-подборщика John Deere.

Конкретное место установки между компонентами, количество шайб и способ регулировки необходимо определять по заводской сборочной схеме соответствующего исполнения механизма.

Не следует устанавливать шайбу в произвольное место вязального аппарата только по соответствию её диаметра.

Конструкция и принцип работы

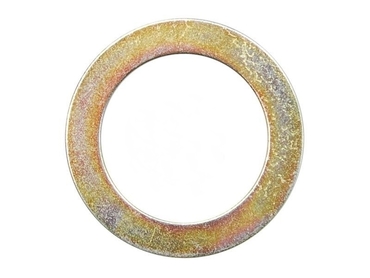

Дистанционная шайба имеет кольцевую форму с центральным отверстием для размещения на соответствующем посадочном элементе механизма.

В отличие от подвижных деталей привода, дистанционная шайба не выполняет отдельного рабочего цикла. Её функция определяется положением в собранном узле.

Принцип применения:

• Размещение между деталями - шайба устанавливается между предусмотренными конструкцией сопряжёнными поверхностями.
• Формирование дистанции - толщина шайбы определяет расстояние, которое она добавляет между соответствующими поверхностями соединения.
• Регулировка положения - в узлах, где это предусмотрено, шайбы применяются для подбора осевого положения компонентов.
• Компенсация зазора - при сборке шайба может использоваться для компенсации отклонений в пределах допустимой регулировки.
• Поддержание правильной сборки - после установки деталей необходимо проверить предусмотренный зазор и отсутствие нежелательного зажатия механизма.

Дистанционная шайба не заменяет подшипник, втулку или элемент осевой фиксации. Она выполняет вспомогательную функцию в соответствии с конструкцией конкретного узла.

Взаимодействие с другими компонентами

В зависимости от сборочной схемы дистанционная шайба может работать совместно со следующими элементами узла:

• Вал вязальных аппаратов - элемент механизма, относительно которого определяется положение установленных деталей.
• Посадочные и опорные поверхности - образуют место расположения шайбы.
• Приводные компоненты вязального механизма - требуют правильного взаимного расположения при сборке.
• Элементы осевой фиксации - удерживают компоненты в предусмотренном конструкцией положении.

Перечень приведён для объяснения функций дистанционных шайб в механических соединениях. Без заводской схемы нельзя утверждать, что каждый из этих элементов непосредственно контактирует именно с шайбой 24H1476A.

Признаки износа и повреждения

• Деформация или искривление шайбы.
• Неравномерный износ торцевых поверхностей.
• Заусенцы, вмятины или следы механического повреждения.
• Износ или деформация центрального отверстия.
• Трещины или нарушение целостности детали.
• Несоответствие фактической толщины требованиям сборочной схемы.
• Появление чрезмерного осевого люфта после сборки узла.
• Нежелательное зажатие или затруднённое движение деталей из-за неправильного подбора дистанционных элементов.

Осевой люфт не всегда возникает из-за неисправности шайбы. Его причиной могут быть изношенные посадочные поверхности, повреждённые опоры или неправильная сборка механизма.

Применение

Пресс-подборщики John Deere: 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300.

Перед заказом необходимо проверить соответствие шайбы конкретному узлу и модификации пресс-подборщика по каталожной схеме.

Рекомендации по подбору и установке

При подборе дистанционной шайбы важно сверить её каталожное обозначение, внутренний и наружный диаметры и толщину с технической документацией и снятой деталью.

Особое внимание необходимо уделить толщине. Даже небольшое отличие может изменить осевой зазор в регулируемом соединении.

Перед установкой очистите сопряжённые поверхности, проверьте шайбу на деформацию и убедитесь, что она устанавливается без перекоса.

Если конструкция узла предусматривает использование нескольких регулировочных шайб, их количество и суммарную толщину определяйте исключительно по требованиям сервисной документации и результатам проверки зазора.

Не рекомендуется самостоятельно добавлять или убирать шайбы без проверки назначения узла. Неправильная регулировка может привести к осевому люфту, зажатию деталей или нарушению работы механизма.

После сборки проверьте соответствие положения деталей и зазора требованиям производителя техники.

Все работы с вязальным механизмом выполняйте только после полной остановки пресс-подборщика, выключения привода и исключения случайного срабатывания рабочих элементов.

Каталожные номера и артикулы

Обозначение товара в AgroVIP: 24H1476A (официальное соответствие и исполнение требуют дополнительной проверки).

Артикул товарной позиции AgroVIP: требует уточнения. Сейчас в карточке ошибочно используется E65028.01, который также присвоен другой детали.
