Шкив привода шнека AE27392 John Deere

Шкив привода шнека AE27392 John Deere для пресс-подборщика

Шкив привода шнека AE27392 предназначен для ременного привода механизма подачи растительной массы в тюковых пресс-подборщиках John Deere. Деталь передаёт вращение через клиновой ремень к приводному узлу шнека, который участвует в перемещении сена или соломы от подборщика к прессовальному механизму.

Назначение и практическая польза

Во время работы пресс-подборщика растительная масса поступает из подборщика к механизму подачи. Для равномерного перемещения сена или соломы шнек должен получать вращение от приводной системы машины.

Шкив AE27392 является элементом этой ременной передачи. Его исправное состояние важно для стабильной передачи крутящего момента, правильного движения приводного ремня и согласованной работы механизма подачи.

Износ рабочего профиля шкива, повреждение посадочного места или нарушение его положения могут вызывать проскальзывание ремня, вибрации, посторонние звуки и неравномерную работу привода шнека.

Место установки

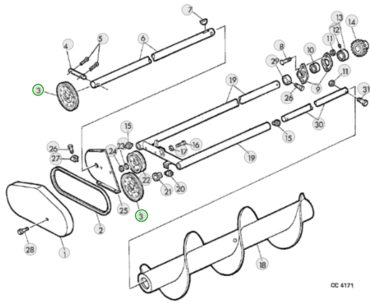

Шкив AE27392 используется в ременном приводе шнека механизма подачи пресс-подборщика John Deere. Конкретное положение шкива на валу и способ его крепления необходимо сверять со сборочной схемой соответствующей модели.

Конструкция и принцип работы

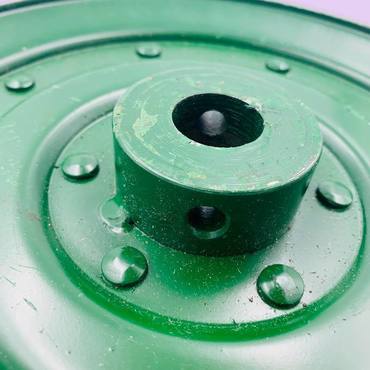

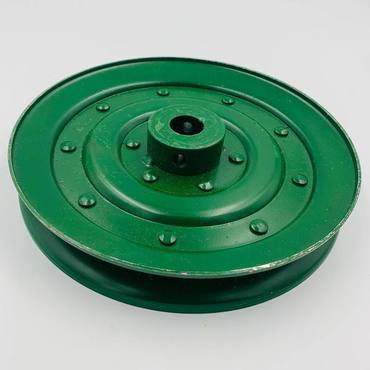

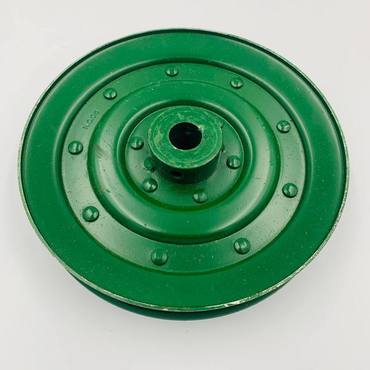

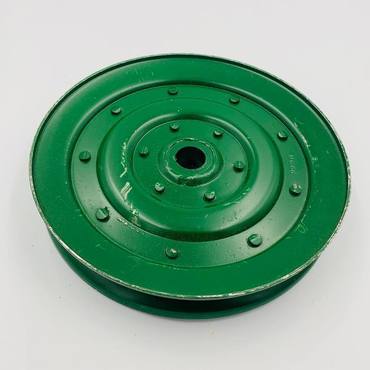

Шкив имеет профилированную рабочую поверхность для контакта с клиновым приводным ремнем. Во время работы ремень охватывает часть шкива, а сила трения между рабочими поверхностями обеспечивает передачу вращения.

Принцип работы ременного привода шнека:

• Передача вращения - клиновой ремень передаёт крутящий момент между шкивами приводной системы.
• Контакт с ремнем - рабочий профиль шкива обеспечивает необходимое сцепление с соответствующим клиновым ремнем.
• Работа под нагрузкой - шкив передаёт усилие во время вращения механизма подачи растительной массы.
• Согласование с натяжным механизмом - правильное натяжение ремня помогает уменьшать пробуксовку и обеспечивать стабильную передачу движения.

AE27392 является шкивом передачи вращения, а не натяжным роликом. Натяжение ремня обеспечивается отдельным механизмом с натяжным шкивом.

Взаимодействие с другими компонентами

В разделе «Компоненты» AgroVIP для шкива AE27392 представлены следующие связанные детали:

• Приводной клиновой ремень 1902120, ZY72911, H76136 Gates - передаёт вращение через рабочую поверхность шкива к механизму привода шнека.
• Натяжной шкив привода шнека AE27402 John Deere - работает в механизме натяжения ремня и помогает поддерживать его правильное положение.
• Закрепляемый шариковый подшипник JD8562, ES205-14-SNR John Deere - используется для опоры вращающегося вала в соответствующем подшипниковом узле.
• Шестерня E52628 John Deere - компонент механического привода шнека, участвующий в передаче крутящего момента.
• Втулка вала шнека CC16673, E43622 John Deere - опорный элемент вала шнека, поддерживающий его положение во время вращения.

Перечисленные детали относятся к связанным узлам привода шнека. Их конкретное расположение и конструктивное соответствие необходимо проверять по каталогу соответствующего исполнения пресс-подборщика.

При ремонте рекомендуется проверять состояние приводного ремня, натяжного шкива, опор вала и сопряжённых элементов передачи. Неисправность одного из этих компонентов может приводить к повышенной нагрузке на другие детали.

Признаки износа и неисправности

• Износ или повреждение рабочего профиля шкива.
• Трещины, деформация или механическое повреждение детали.
• Увеличенный люфт в посадочном соединении.
• Биение или перекос шкива при вращении.
• Неравномерный износ клинового ремня.
• Свист, пробуксовка ремня или повышенная вибрация привода.
• Нестабильное вращение механизма шнека под нагрузкой.

Такие признаки могут возникать не только из-за износа шкива, но и из-за неправильного натяжения ремня, повреждения подшипниковых опор или неисправности сопряжённых элементов привода.

Применение

Пресс-подборщики John Deere: 330, 332, 336, 339, 342, 346, 349, 359.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер AE27392 с документацией пресс-подборщика. Необходимо проверить конструкцию посадочного места, соответствие рабочего профиля шкива установленному ремню и способ фиксации на валу.

При замене рекомендуется проверить состояние приводного ремня, натяжного шкива AE27402 и опорных элементов вала. Повреждение посадочных поверхностей или неправильное натяжение ремня могут вызывать ускоренный износ нового шкива.

После монтажа необходимо проверить правильность положения шкивов, натяжение ремня и отсутствие посторонних звуков и биения во время работы привода. Регулировку следует выполнять в соответствии с сервисной документацией машины.

OEM номера и артикулы

John Deere: AE27392.

Артикул товарной позиции AgroVIP: AE27392.02.
