Шкворень резьбовой балансира жатки зерноуборочного комбайна Claas 610321

Шкворень 610321 — резьбовой шарнирный элемент балансира жатки зерноуборочного комбайна Claas. Применяется в механизме привода ножа (косы) для передачи возвратно-поступательного движения и закрепляется на балансире косы жатки 613307

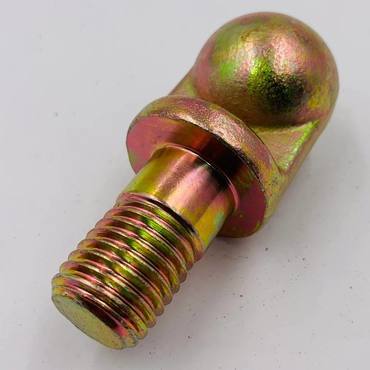

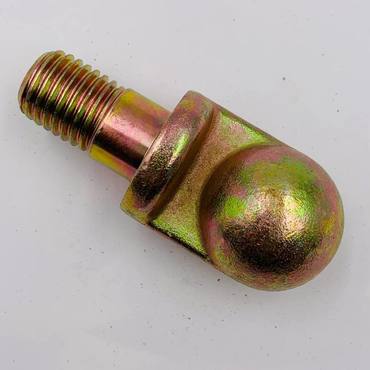

Деталь устанавливается в балансире и соединяет его с головкой косы, обеспечивая передачу колебательного движения ножа. Конструкция включает резьбовую часть и сферическую головку, что позволяет компенсировать нагрузки и перекосы в узле.

Узел установки

Используется в приводе ножа жатки (режущего аппарата), в узле балансира косы.

Функция

• передача колебательного движения от балансира к косе;
• обеспечение шарнирного соединения;
• компенсация нагрузок и перекосов;
• стабильная работа режущего аппарата жатки.

Характеристики

• Артикул: 610321
• Тип: резьбовой шкворень (шарнирный болт)
• Резьба: M20
• Длина: ~87 мм
• Материал: сталь
• Покрытие: оцинкованное

Применение

Claas Columbus, Compact, Consul, Corsar, Cosmos, Dominator 38, 48, 58, 68, 76, Europa, Matador, Mercator, Mercur, Protector

Изношенный шкворень вызывает люфт в приводе ножа, ухудшение работы косы и повышенный износ режущего аппарата, поэтому рекомендуется своевременная замена.
