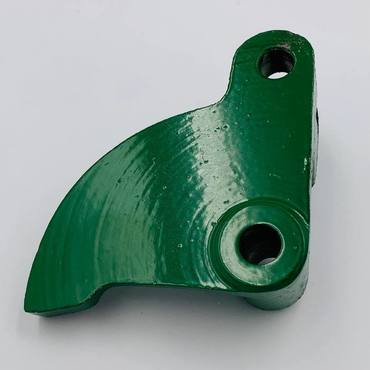

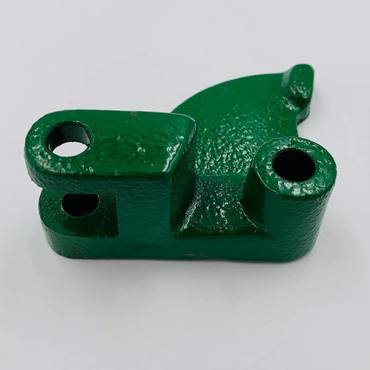

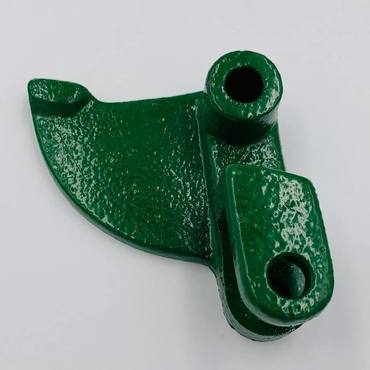

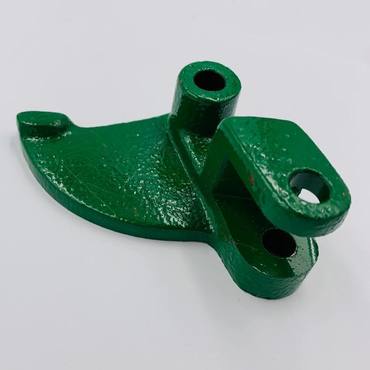

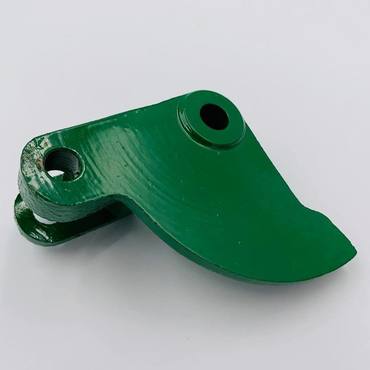

Собачка механизма привода иглодержателя E39058 John Deere

Собачка механизма привода иглодержателя E39058 John Deere

Собачка E39058 - подвижный элемент механизма включения привода иглодержателя пресс-подборщика John Deere. Участвует в механическом зацеплении, через которое приводится в действие механизм перемещения игл.

Состояние рабочей поверхности собачки и ее посадки важно для надежного включения привода. При пропусках срабатывания нужно проверить износ зацепления, люфт и свободу поворота детали.

Принцип работы

• Собачка поворачивается на своей посадке, изменяя положение рабочей части в механизме включения.
• В зацепленном положении ее рабочая поверхность воспринимает усилие от сопряженного элемента привода.
• Втулка посадки обеспечивает опору для поворота собачки.
• В исправном состоянии деталь перемещается без заедания и чрезмерного люфта.
• Закругление рабочих кромок или износ посадки могут ухудшить зацепление и вызвать нестабильное включение.

Место установки

В механизме включения привода иглодержателя. Положение собачки и регулировку ее зацепления проверяют по схеме конкретного пресс-подборщика.

Работает совместно с компонентами

• Втулка собачки привода иглодержателя - E41272.
• Диск механизма включения иглодержателя - E39094.

Характеристики

• Тип: собачка механизма включения.
• Артикул: E39058.
• Производитель: JAG.
• Страна происхождения: Польша.
• Назначение: участие во включении привода иглодержателя.
• Особенность: подвижная деталь с рабочей поверхностью зацепления.

Совместимость

John Deere 330, John Deere 332, John Deere 336, John Deere 339, John Deere 342, John Deere 346, John Deere 349, John Deere 359, John Deere 456, John Deere 459, John Deere 466.

Производитель

JAG (Польша) - производитель этой собачки по данным AgroVIP.
Деталь предназначена для замены по артикулу E39058 в соответствующем механизме John Deere.

Признаки износа

• Закругление, сколы или забоины на рабочей поверхности зацепления.
• Чрезмерный люфт в посадке собачки.
• Заедание при повороте.
• Трещины или деформация детали.
• Пропуски включения привода, связанные с неполным зацеплением.

При замене проверяют втулку и сопряженные рабочие поверхности. Перед запуском регулировку и согласованность движения игл проверяют по инструкции пресс-подборщика.
