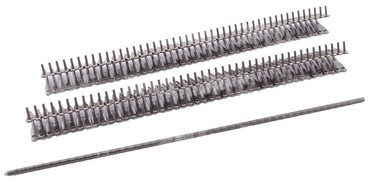

Соединение ленты U24CS/8-23/T2F265 предназначено для механического соединения концов прессовального ремня рулонного пресс-подборщика. Замок позволяет создать замкнутый контур ленты для её непрерывного движения через систему роликов прессовальной камеры.

Применяется при ремонте повреждённого соединения или установке новой прессовальной ленты. Конструкция замка состоит из соединительных пластин с петлями, которые закрепляются на концах ремня и соединяются специальным стержнем.

Назначение и практическая польза

Во время формирования рулона прессовальные ремни находятся под постоянным натяжением и проходят через приводные и направляющие ролики. Соединительный замок удерживает концы ленты вместе, передаёт нагрузку через место стыка и позволяет ремню двигаться по замкнутой траектории.

Использование соответствующего замка позволяет восстановить соединение ленты без необходимости её полной замены, если основная часть ремня остаётся пригодной к эксплуатации.

Конструкция и принцип работы

Замок типа U24CS использует механический принцип соединения прессовальных ремней:

• Соединительные пластины - закрепляются на противоположных концах ремня при помощи заклёпок.
• Шарнирные петли - образуют место соединения двух частей замка.
• Соединительный стержень T2F - проходит через совмещённые петли и удерживает концы ленты вместе.

При прохождении ремня через ролики шарнирное соединение позволяет стыку изменять угол между соседними участками ленты. Это необходимо для нормального движения ремня в системе прессовальной камеры.

Взаимодействие с другими компонентами

Замок ленты работает совместно со следующими элементами ременной системы:

• Прессовальная лента - обеспечивает вращение и формирование рулона сена или соломы.
• Приводные ролики - передают движение ремням прессовальной камеры.
• Направляющие ролики - определяют траекторию движения ленты.
• Натяжной механизм - поддерживает необходимое натяжение ременной системы.

Состояние роликов, правильность натяжения и центрирования ремня влияют на нагрузку в месте соединения. При ремонте рекомендуется проверять всю ременную систему.

Признаки износа и повреждения замка

• Деформация или трещины соединительных пластин.
• Износ шарнирных петель или соединительного стержня.
• Ослабление или повреждение заклёпок.
• Разрывы или расслоение ремня вблизи места соединения.
• Неравномерное прохождение стыка через ролики.

Повреждённый замок может привести к разъединению ленты под нагрузкой. Поэтому состояние соединения необходимо регулярно проверять при техническом обслуживании пресс-подборщика.

Применение

Рулонные пресс-подборщики John Deere: совместимость с конкретной моделью необходимо проверять по конструкции ременной системы и типу установленного замка.

Рекомендации по подбору и установке

Перед заказом проверьте тип соединения, ширину и толщину прессовального ремня. Замки серий U24BS и U24CS имеют разные требования к толщине ленты, поэтому их не следует считать автоматически взаимозаменяемыми.

При установке важно правильно подготовить концы ремня, обеспечить равномерное закрепление пластин и установить соответствующий соединительный стержень. Монтаж рекомендуется выполнять специальным инструментом для замков серии U24.

После установки необходимо проверить правильность движения ремня, отсутствие перекоса стыка и контакта замка с сопряжёнными элементами механизма.

Каталожные номера и артикулы

411296910.01, U24CS/8-23/T2F265, B104513.
