Соединение (замок) ленты рулонного пресс-подборщика U24CS/10-17/T2F200/PU5 - 187мм

Соединение ленты U24CS/10-17/T2F200/PU5 - замок 187 мм

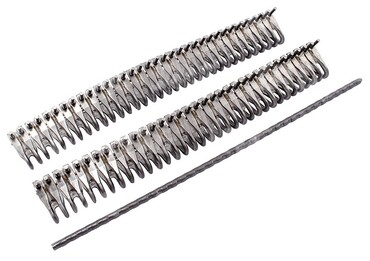

Замок 411146056.01 предназначен для механического соединения концов прессующей ленты рулонного пресс-подборщика. Образует разъёмный шарнирный стык, который передаёт тяговое усилие и позволяет ремню огибать ролики.

Перед подбором измерьте толщину ленты в зоне установки. Исполнение U24CS рассчитано на 6–7 мм. Длина соединительной полосы 187 мм не равна ширине ремня: в таблице подбора для неё указано 210–220 мм.

Принцип работы

• Пластины замка закрепляются заклёпками на обоих концах ленты.
• Петли двух частей стыка совмещаются и соединяются стержнем, образуя шарнир.
• При прохождении роликов стык изгибается. Износ петель или стержня увеличивает люфт, а ослабление крепления может вызвать вырывание замка из ленты.

Место установки

Поперечный стык концов прессующей ленты рулонного пресс-подборщика.

Характеристики

• Тип: шарнирный заклёпочный замок ленты.
• Артикул: 411146056.01.
• Обозначение: U24CS/10-17/T2F200/PU5.
• Длина соединительной полосы: 187 мм.
• Толщина ленты: 6–7 мм.
• Ширина ремня по таблице подбора: 210–220 мм.
• Производитель по карточке товара: JAG.
• Страна: Польша.

Признаки износа и повреждения

• Трещины, деформация или истирание петель.
• Изношенный или повреждённый соединительный стержень.
• Ослабленные заклёпки, разрывы ленты возле крепления.

Перед установкой нового замка проверьте прочность концов ленты: повреждённая основа не обеспечит надёжного удержания соединения.
