Тарелка привода вязального аппарата E65028 John Deere

Тарелка привода вязального аппарата E65028 John Deere, JAG

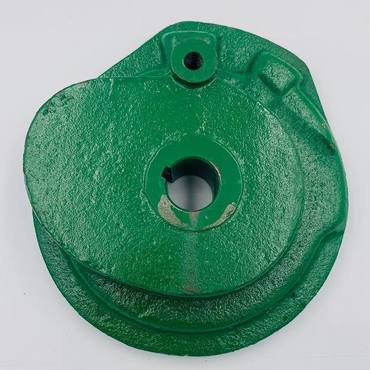

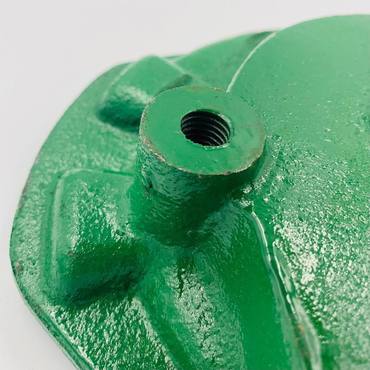

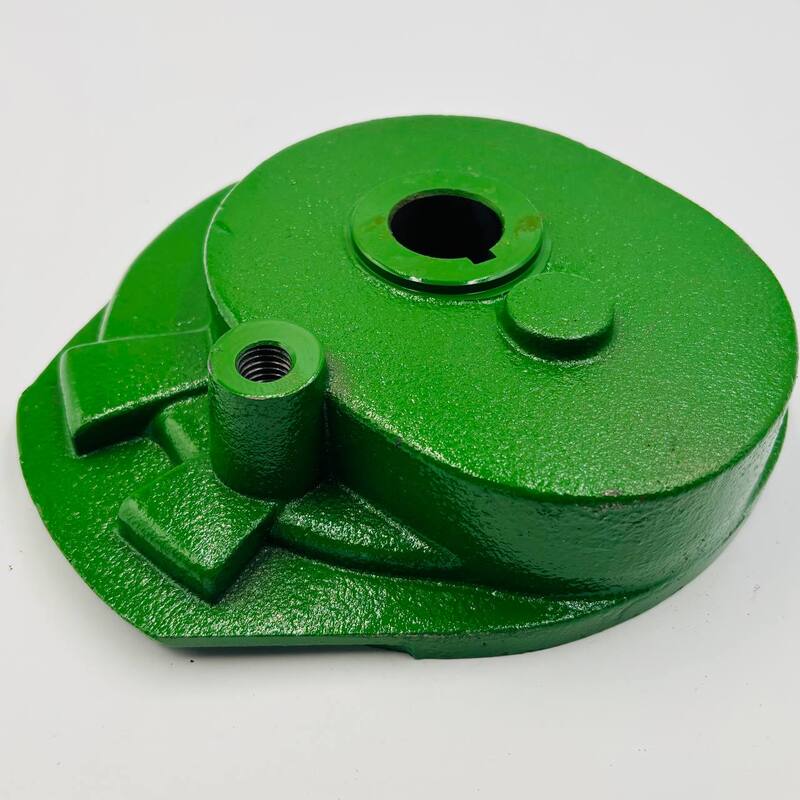

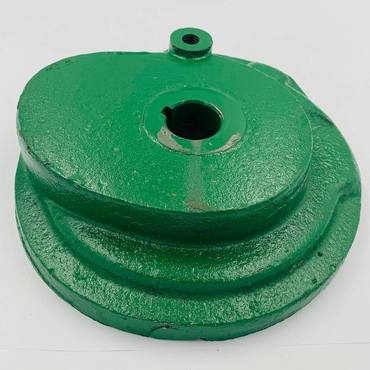

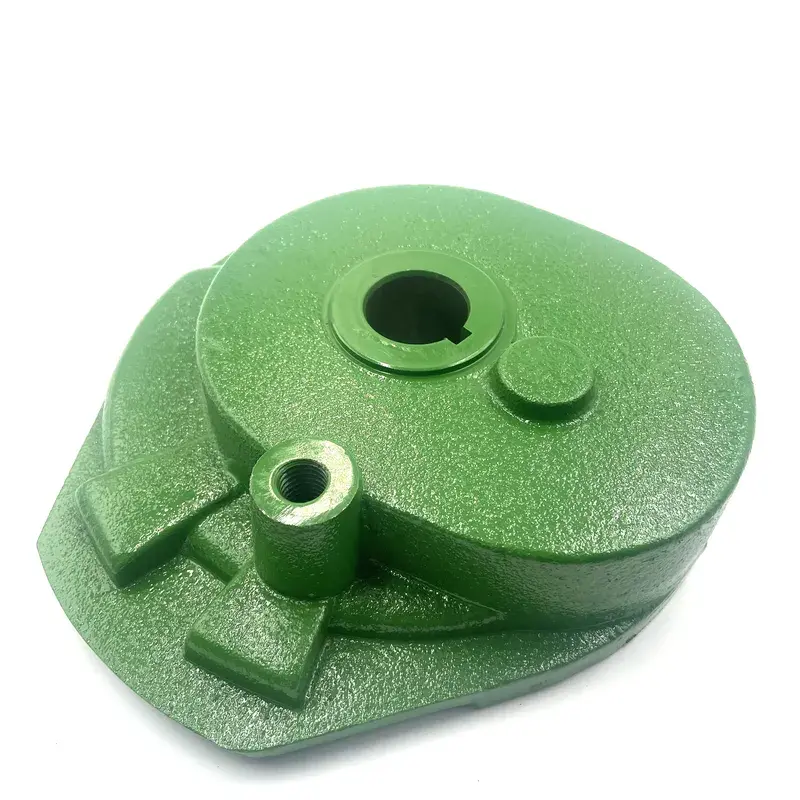

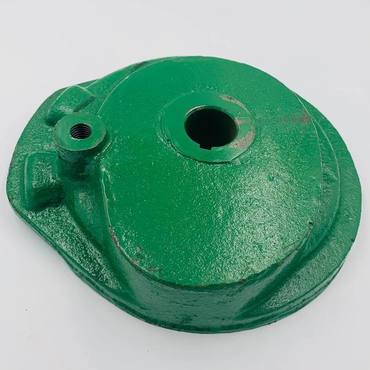

Тарелка E65028 производства JAG является зубчатой деталью привода вязального аппарата пресс-подборщика John Deere. Участвует в передаче вращения к механизму формирования узла.

При ремонте проверяйте состояние зубьев тарелки и сопряжённой шестерни. Сколотые зубья или значительная выработка могут нарушать зацепление и работу вязального аппарата.

Принцип работы

• Во время цикла вязания тарелка вращается от привода аппарата.
• Зубчатые участки передают движение через зацепление с шестернёй пальца вязального аппарата.
• Вращение передаётся при прохождении зубчатого участка через зону зацепления.
• При исправном состоянии зубья входят в зацепление без проскакивания и заклинивания.
• Износ или сколы зубьев увеличивают люфт и могут нарушить последовательность работы механизма.

Место установки

В приводе вязального аппарата пресс-подборщика John Deere, в зоне зацепления с шестернёй пальца аппарата. Положение тарелки при сборке выставляют по инструкции соответствующей модели.

Работает совместно с компонентами

• Шестерня пальца вязального аппарата на 8 зубьев, E43527.

Характеристики

• Тип: тарелка привода вязального аппарата.
• Артикул: E65028.
• Производитель: JAG.
• Страна происхождения: Польша.
• Назначение: передача движения в механизме вязального аппарата.

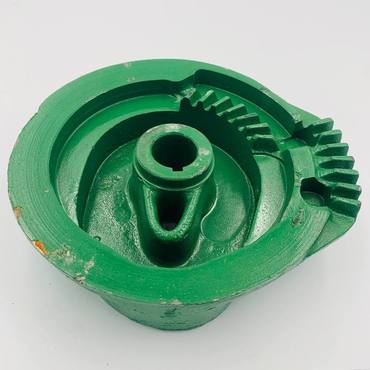

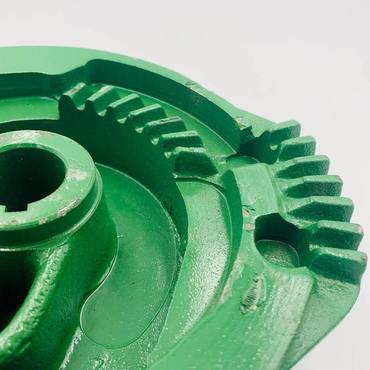

• Особенность: зубчатое исполнение, 7+7 зубьев.

Совместимость

John Deere 219, John Deere 221, John Deere 224.

John Deere 330, John Deere 332, John Deere 336, John Deere 339, John Deere 342, John Deere 346, John Deere 349, John Deere 359.

John Deere 456, John Deere 459, John Deere 466.

John Deere CB300.

Производитель

JAG, производитель тарелки привода E65028.
Страна происхождения: Польша.

Признаки износа и повреждения

• Сколы, трещины или отсутствующие зубья.
• Заметная выработка рабочих поверхностей зубьев.
• Чрезмерный люфт в зацеплении с шестернёй.
• Трещины корпуса тарелки или повреждение посадочного отверстия.

Повреждённую тарелку заменяют с проверкой сопряжённой шестерни. Перед запуском необходимо проверить зацепление и правильность установки деталей привода.
