Вал главного редуктора E59229, DC23788 John Deere - 538мм

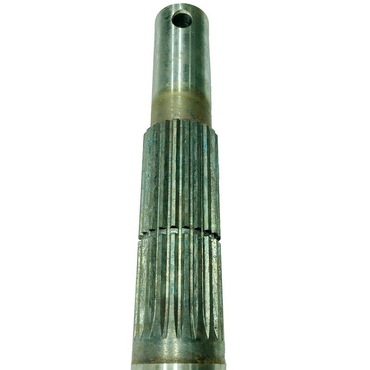

Вал главного редуктора DC23788, E59229 John Deere - шлицевой

Вал главного редуктора DC23788, E59229 предназначен для механизма привода тюковых пресс-подборщиков John Deere. Деталь имеет шлицевые посадочные участки и используется для передачи вращательного движения и крутящего момента между соответствующими элементами редукторного узла.

Назначение и практическая польза

Во время работы пресс-подборщика механизмы подачи и прессования растительной массы нуждаются в согласованной передаче движения. Редуктор и связанные с ним валы участвуют в передаче механического усилия от привода к рабочим узлам машины.

Вал DC23788 является элементом главного редуктора. Через шлицевые соединения он передаёт крутящий момент между деталями привода и обеспечивает их совместное вращение в соответствии с конструкцией механизма.

Исправный вал важен для стабильной передачи усилия, правильного положения установленных компонентов и отсутствия чрезмерного люфта в соединениях.

Износ шлицев или повреждение посадочных поверхностей может вызывать удары под нагрузкой, нарушение передачи вращения и ускоренный износ сопряжённых деталей. Своевременная проверка состояния вала помогает обнаружить неисправность до серьёзного повреждения редукторного узла.

Место установки

Вал DC23788 устанавливается в главном редукторе тюкового пресс-подборщика John Deere. Он работает в составе приводного механизма вместе с соответствующими деталями шлицевых соединений и опорными элементами.

Точное положение вала, способ его фиксации и перечень деталей, устанавливаемых на его посадочные участки, необходимо определять по сборочной схеме редуктора конкретной модели.

Конструкция и принцип работы

Вал имеет удлинённую конструкцию со шлицевыми участками для соединения с соответствующими компонентами привода. Шлицевой профиль обеспечивает передачу крутящего момента через контакт боковых поверхностей шлицев вала и сопряжённых деталей.

Принцип работы:

• Получение вращения - вал приводится в движение через соответствующее соединение редукторного механизма.
• Передача крутящего момента - нагрузка передаётся через рабочие поверхности шлицев к соединённым деталям.
• Совместное вращение компонентов - правильно подобранные шлицевые соединения обеспечивают передачу движения без проворачивания между сопряжёнными поверхностями.
• Работа под нагрузкой - вал воспринимает крутильные и другие нагрузки, возникающие в соответствии с конструкцией привода.
• Поддержание положения - посадочные и опорные элементы обеспечивают предусмотренное конструкцией расположение вала.

Для нормальной работы важны состояние шлицевого профиля, отсутствие деформации вала и правильная установка связанных деталей.

Взаимодействие с другими компонентами

В редукторном узле вал DC23788 функционально взаимодействует со следующими элементами:

• Детали со шлицевыми посадочными отверстиями - получают или передают вращение через соответствующие шлицевые соединения с валом.
• Подшипниковые опоры - обеспечивают поддержание вращающихся элементов редуктора в предусмотренном конструкцией положении.
• Элементы осевой фиксации - удерживают детали в соответствии со сборочной схемой узла.
• Корпус редуктора - содержит опорные и приводные элементы механизма.

Конкретные артикулы соединительных деталей необходимо проверять по каталогу соответствующей модели пресс-подборщика. Одинаковое количество шлицев не является достаточным подтверждением конструктивной совместимости.

На AgroVIP также представлен вал главного редуктора E38908 John Deere. Это отдельная товарная позиция с другими каталожными и геометрическими характеристиками. Взаимозаменяемость валов E38908 и DC23788 требует проверки по документации машины.

При ремонте рекомендуется осматривать не только вал, но и сопряжённые шлицевые соединения, посадочные места и соответствующие опорные элементы. Установка нового вала вместе с изношенными деталями может не устранить люфт и ударные нагрузки.

Признаки износа и неисправности

• Износ, смятие или повреждение рабочих поверхностей шлицев.
• Увеличенный люфт в шлицевых соединениях.
• Задиры, борозды или следы проворачивания на посадочных участках.
• Трещины, изгиб или другая деформация вала.
• Нарушение геометрии шлицевого профиля.
• Биение вала, обнаруженное при проверке.
• Посторонний стук или удары при передаче нагрузки.
• Нарушение стабильности передачи вращения в соответствующем приводном узле.

Шум или вибрация редуктора не всегда свидетельствуют именно о повреждении вала. Подобные симптомы могут возникать из-за неисправности подшипников, износа сопряжённых деталей или неправильной установки элементов привода.

Применение

Пресс-подборщики John Deere: 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466.

Рекомендации по подбору и установке

Перед заказом сверьте каталожные номера DC23788 и E59229 с документацией пресс-подборщика. Необходимо проверить общую длину, диаметры посадочных участков, количество и профиль шлицев, а также конструкцию элементов фиксации.

Особое внимание уделите сравнению с валом E38908, который также представлен на AgroVIP. Эти товары имеют разные артикулы и геометрические параметры, поэтому выбор необходимо выполнять по конкретной сборочной схеме.

При ремонте проверьте состояние сопряжённых шлицевых поверхностей, опорных элементов и креплений. Повреждённые посадочные участки или чрезмерный люфт необходимо устранить до окончательной сборки узла.

Перед установкой очистите посадочные поверхности и проверьте отсутствие повреждений. Монтаж и фиксацию выполняйте в соответствии с сервисной документацией редуктора.

После сборки необходимо проверить правильность положения вала, отсутствие чрезмерного люфта и свободное вращение механизма в предусмотренных условиях проверки.

Все работы с редуктором выполняйте после полной остановки пресс-подборщика, выключения привода и исключения случайного движения рабочих элементов.

OEM номера и артикулы

John Deere (по каталогу AgroVIP): DC23788, E59229.

Артикул товарной позиции AgroVIP: DC23788.01.

Дополнительный артикул из раздела JAG AgroVIP: 59-0081. Принадлежность к фактическому исполнению Agro Parts требует проверки.
