Вязальный аппарат DC35574 John Deere - новый тип D35мм

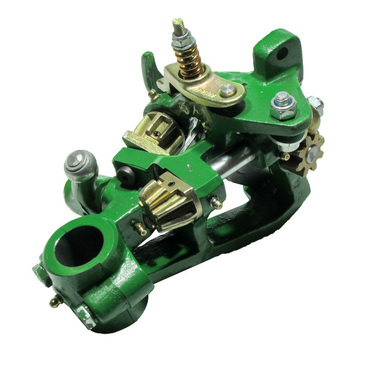

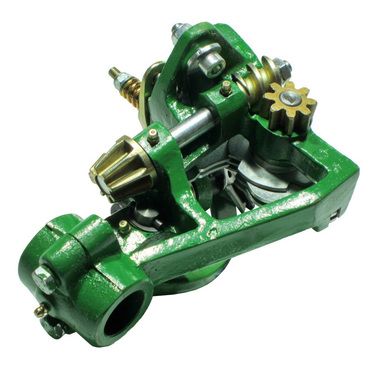

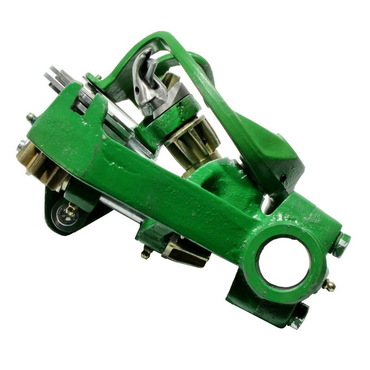

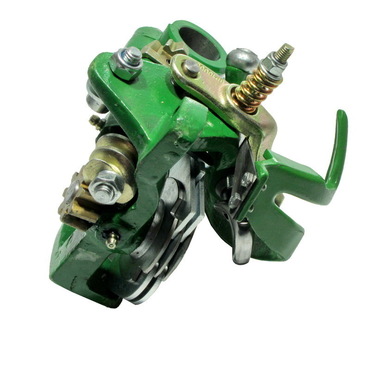

Вязальный аппарат DC35574 John Deere, новый тип, под вал 35 мм

Вязальный аппарат DC35574 предназначен для обвязки тюков шпагатом в пресс-подборщиках John Deere. Это узел узловязального механизма нового типа, который участвует в формировании и затягивании узла после завершения прессования очередного тюка.

Представленное исполнение рассчитано на установку на вал соответствующего диаметра. При подборе необходимо учитывать не только модель пресс-подборщика, но и конструкцию установленного вязального механизма.

Назначение и практическая польза

Во время работы пресс-подборщика сено или солома поступает в прессовальную камеру, где поршень постепенно уплотняет материал и формирует тюк. После достижения заданной длины тюка запускается механизм обвязки.

Вязальный аппарат DC35574 участвует в формировании узла из шпагата, который удерживает спрессованный материал после выхода тюка из камеры.

Исправная работа вязального аппарата важна для стабильной обвязки, уменьшения количества незавязанных тюков и непрерывной работы пресс-подборщика при заготовке сена и соломы.

Износ деталей, нарушение регулировки или неправильная установка аппарата могут приводить к пропускам узлов, обрывам шпагата и необходимости останавливать работу для устранения неисправностей.

Место установки

Вязальный аппарат DC35574 устанавливается в узле обвязки тюков пресс-подборщика John Deere, в зоне взаимодействия вязального механизма с иглами подачи шпагата.

Аппараты размещаются на соответствующем валу привода вязального механизма. Точное положение, способ фиксации и порядок установки определяются конструкцией конкретной модификации пресс-подборщика.

Конструкция и принцип работы

Вязальный аппарат является механическим узлом, рабочие элементы которого обеспечивают удержание, захват, формирование и завершение узла из шпагата.

Основные этапы работы узловязального механизма:

• Подача шпагата - иглы пресс-подборщика перемещают шпагат в рабочую зону вязального аппарата.
• Удержание шпагата - соответствующие элементы механизма фиксируют шпагат в положении, необходимом для формирования узла.
• Формирование петли - вязальный палец выполняет предусмотренное конструкцией движение, формируя петлю из шпагата.
• Захват концов - рабочие элементы пальца участвуют в захвате шпагата для образования узла.
• Обрезка и завершение узла - ножевой и рычажный механизмы выполняют обрезку шпагата и снятие сформированного узла с вязального пальца.
• Завершение цикла - после обвязки механизм возвращается в состояние, предусмотренное для следующего рабочего цикла.

Правильность работы аппарата зависит от согласования его движения с иглами, состояния деталей удержания шпагата, регулировки ножевого механизма и правильной установки узла.

Взаимодействие с другими компонентами

Вязальный аппарат работает в составе системы обвязки тюка совместно со следующими элементами:

• Вал вязальных аппаратов - обеспечивает установку аппаратов и передачу движения к их приводным механизмам.
• Иглы подачи шпагата - подводят шпагат в рабочую зону вязального аппарата в определённый момент цикла.
• Механизм удержания шпагата - удерживает нить в положении, необходимом для формирования узла.
• Вязальный палец с язычком - участвует в захвате шпагата и формировании петли узла.
• Ножевой и сбрасывающий механизмы - обеспечивают обрезку шпагата и завершение формирования узла.
• Привод вязального механизма - обеспечивает согласованное движение рабочих элементов во время цикла обвязки.

Это функциональный перечень компонентов механизма. Фактическую комплектацию товара и перечень деталей, входящих в поставку, необходимо уточнять отдельно.

Признаки износа и неисправности

• Периодические или постоянные пропуски узлов при обвязке тюков.
• Неправильное формирование или незатягивание узла из шпагата.
• Выскальзывание шпагата из механизма удержания.
• Неполная обрезка или повреждение шпагата.
• Износ рабочих поверхностей вязального пальца и его язычка.
• Заусенцы или повреждения элементов, контактирующих со шпагатом.
• Увеличенный люфт подвижных деталей, осей и рычагов.
• Нарушение взаимного положения компонентов и заедание механизма.
• Посторонние удары, стук или неравномерная работа во время цикла вязания.

Пропуски узлов не всегда означают неисправность самого вязального аппарата. Подобные симптомы могут возникать из-за неправильной подачи шпагата, износа игл, нарушения синхронизации механизмов или неправильной регулировки.

Применение

Пресс-подборщики John Deere: 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300.

Для правильного подбора необходимо проверять конкретное исполнение вязального механизма и посадку аппарата на вал. Указанная модель пресс-подборщика сама по себе не гарантирует соответствия всех модификаций узла.

Рекомендации по подбору и установке

Перед заказом сверьте номер DC35574 с каталожной документацией пресс-подборщика. Проверьте тип установленного вязального аппарата, посадку на вал, конструкцию привода и расположение крепёжных элементов.

Особое внимание уделите различиям между исполнениями вязальных аппаратов. Одинаковое назначение узлов не означает их полной взаимозаменяемости.

Перед монтажом осмотрите состояние вала, приводных элементов, игл, деталей подачи шпагата и креплений. Повреждение сопряжённых компонентов может нарушать работу нового аппарата.

После установки необходимо проверить правильность крепления, согласованность движения вязального аппарата с иглами, положение рабочих элементов и регулировку механизма удержания и обрезки шпагата.

Контрольный цикл вязания выполняйте в соответствии с сервисной документацией машины. Необходимо убедиться в правильном формировании узла, обрезке шпагата и отсутствии препятствий для движения деталей.

Все монтажные и регулировочные работы проводите только после полной остановки пресс-подборщика, выключения привода и исключения случайного срабатывания механизмов.

OEM номера и артикулы

John Deere: DC35574.

Артикул товарной позиции AgroVIP: DC35574.
