Закрепляемый шариковый подшипник под шестигранный вал JD9420, 207KRRB-AH02 John Deere INA

Подшипник под шестигранный вал JD9420, AE29785, 207KRRB-AH02 INA John Deere

Закрепляемый шариковый подшипник 207KRRB-AH02-INA предназначен для опоры вращающегося шестигранного вала сельскохозяйственной техники John Deere. Особенностью конструкции является шестигранное отверстие внутреннего кольца и сферическая наружная поверхность, позволяющая устанавливать подшипник в соответствующий корпус опорного узла.

Назначение и практическая польза

Во время работы пресс-подборщика валы приводных и рабочих механизмов испытывают постоянные и переменные нагрузки. Подшипник обеспечивает опору вала, поддерживает его правильное положение и позволяет вращаться относительно неподвижного корпуса с минимальным трением.

Шестигранное отверстие внутреннего кольца соответствует форме вала и передаёт вращение через контакт его граней с посадочными поверхностями подшипника.

Исправный подшипник способствует равномерному вращению вала, уменьшению шума и вибраций, а также предотвращает чрезмерный износ посадочных поверхностей. Своевременная замена повреждённой детали помогает избежать неисправностей опорного узла во время работы пресс-подборщика.

Конструкция и принцип работы

Подшипник JD9420 относится к вставным шариковым подшипникам с шестигранным посадочным отверстием. Его основными элементами являются внутреннее и наружное кольца, шарики и сепаратор.

Принцип работы подшипника:

• Фиксация на валу - шестигранное отверстие внутреннего кольца взаимодействует с гранями вала и обеспечивает их совместное вращение.
• Вращение - шарики перекатываются между дорожками качения внутреннего и наружного колец, уменьшая трение.
• Передача нагрузки - усилие от вала передаётся через внутреннее кольцо, шарики и наружное кольцо на корпус опоры.
• Самоустановка в корпусе - сферическая наружная поверхность позволяет компенсировать небольшие отклонения положения вала относительно опоры при использовании корпуса с соответствующим посадочным гнездом.

В отличие от подшипника с круглым отверстием, это исполнение предназначено именно для шестигранного профиля вала. При подборе необходимо проверять форму посадочного отверстия, а не только общие размеры подшипника.

Уплотнения и защита от загрязнений

Уплотнения подшипника помогают удерживать смазку внутри и ограничивают проникновение пыли и других загрязнений к дорожкам качения. Это важно для сельскохозяйственной техники, работающей в условиях повышенной запылённости.

Тип и материал уплотнений конкретного изделия необходимо уточнять по его фактической маркировке или технической документации.

Место установки и взаимодействие с компонентами

Подшипник устанавливается в опорном узле шестигранного вала. Конкретное место монтажа зависит от конструкции пресс-подборщика и определяется по сборочной схеме соответствующей модели.

В процессе работы подшипник взаимодействует со следующими элементами:

• Шестигранный вал - передаёт вращение внутреннему кольцу подшипника через контакт граней.
• Корпус подшипниковой опоры - удерживает наружное кольцо и передаёт нагрузку на неподвижную конструкцию машины.
• Крепёжные элементы корпуса - обеспечивают надёжную установку опорного узла.
• Связанные элементы привода - создают рабочие нагрузки на вал, воспринимаемые подшипником.

При ремонте важно проверить состояние граней шестигранного вала и посадочного гнезда корпуса. Износ этих поверхностей может оставлять люфт даже после установки нового подшипника.

Признаки износа и неисправности

• Гул, хруст или посторонний шум во время вращения.
• Увеличенный люфт между кольцами подшипника.
• Повреждение или износ граней шестигранного отверстия.
• Люфт между валом и внутренним кольцом.
• Повышенная вибрация или нагрев опорного узла.
• Заедание или неравномерное вращение вала.
• Повреждение уплотнений или попадание загрязнений.
• Следы проворачивания наружного кольца в корпусе.

Перечисленные признаки могут возникать также из-за износа вала, повреждения корпуса или неправильной установки подшипника. Перед заменой рекомендуется проверить весь опорный узел.

Применение

Пресс-подборщики John Deere: 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466.

Рекомендации по подбору и установке

Перед заказом сверьте каталожные номера JD9420, AE29785 или обозначение 207KRRB-AH02 с документацией пресс-подборщика. Особое внимание уделите шестигранному профилю посадочного отверстия, конструкции наружного кольца и соответствию корпуса.

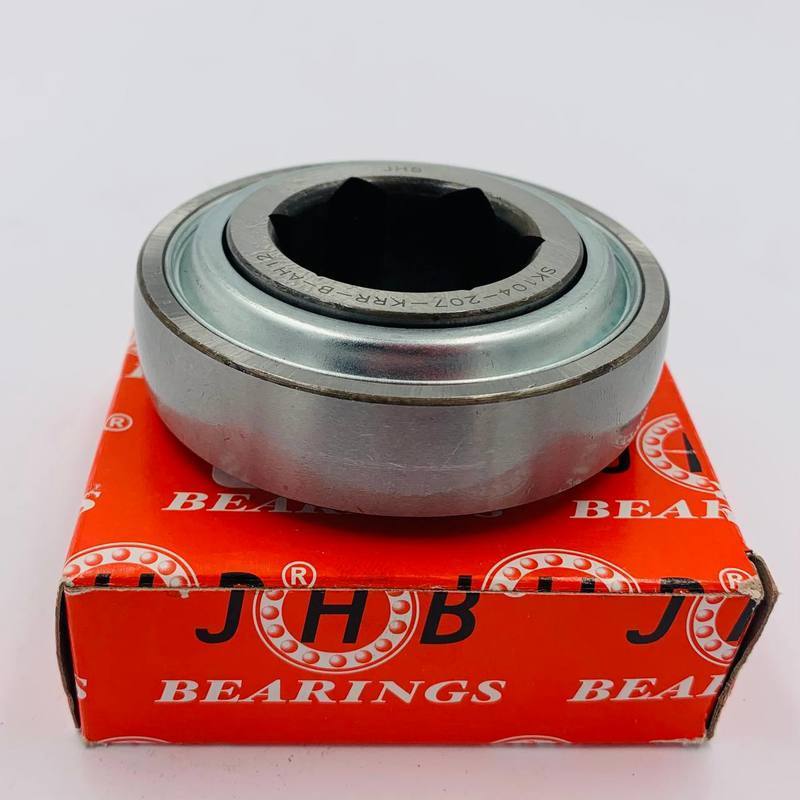

На AgroVIP также представлен подшипник 207KRRB-AH02-JHB под шестигранный вал John Deere. Перед выбором другого исполнения необходимо проверить все посадочные параметры, конструкцию уплотнений и полную маркировку.

При монтаже необходимо проверить чистоту посадочных поверхностей, состояние граней вала и корпуса. Монтажное усилие не следует передавать через шарики подшипника.

После установки рекомендуется проверить свободное вращение вала, отсутствие чрезмерного люфта и правильность фиксации опорного узла.

OEM номера и артикулы

John Deere: JD9420.

Дополнительные номера John Deere из каталога AgroVIP: AE29785, JD9488.

Каталожные обозначения подшипника: 207KRRB-AH02-INA, 207KRRB-AH02, SK104-207-KRRB-AH12.

Case IH (по каталогу AgroVIP): 256187A1.
