Описание MS25.03
[Замок ремня рулонного пресс-подборщика MS25 - комплект с тросом и болтами]
Прозводитель: JAG
Страна происхождения:
Польша

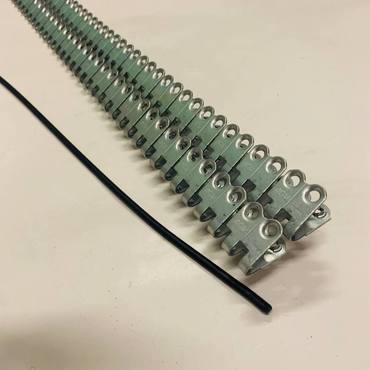

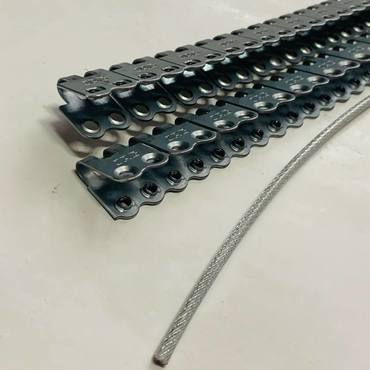

Замок ремня рулонного пресс-подборщика MS25, комплект с тросом и болтами
Замок MS25 предназначен для механического соединения концов ремня рулонного пресс-подборщика. Части замка закрепляются на концах ремня резьбовым крепежом и соединяются тросом. Комплект содержит замок, соединительный трос и крепёж.
Соединение позволяет замкнуть ремень в рабочий контур без вулканизации стыка. Перед ремонтом необходимо проверить края ремня: расслоение и вырывы в зоне крепления снижают прочность даже нового соединения.
Принцип работы

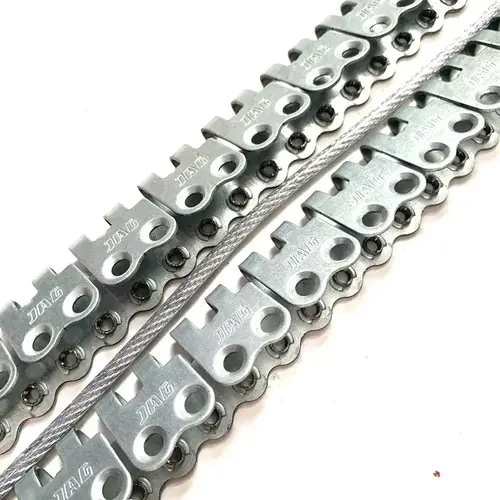

- Части замка охватывают концы ремня и фиксируются крепёжными винтами.
- Петли обеих частей совмещаются, после чего через них проходит соединительный трос.
- Трос удерживает части замка вместе и образует ось шарнирного соединения.
- При прохождении через ролики шарнир позволяет стыку изгибаться вместе с ремнём.
- Износ петель или троса, ослабление крепежа и повреждение ремня возле замка могут привести к расхождению стыка.
Место установки
На стыке двух концов ремня рулонного пресс-подборщика. Крепёжные части устанавливаются вдоль торцов ремня, а трос проходит поперёк его ширины через петли замка.
Работает совместно с компонентами
- Концы ремня, которые необходимо соединить.
- Соединительный трос из комплекта.
- Резьбовой крепёж из комплекта.
Характеристики
- Тип: механический шарнирный замок ремня.
- Артикул / обозначение: MS25.
- Производитель: не подтверждён.
- Назначение: соединение концов ремня рулонного пресс-подборщика.

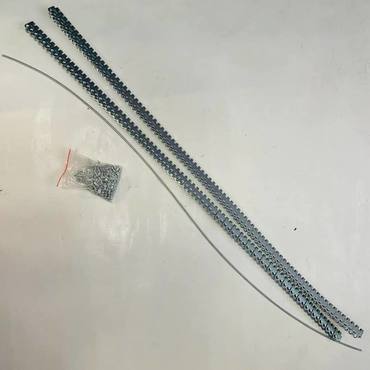

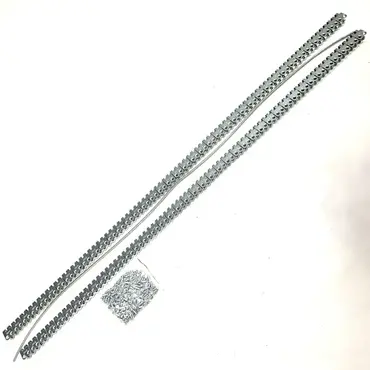

- Комплектация: замок, трос, болты / крепёжные винты.
- Особенность: разъёмный стык с соединительным тросом
Признаки износа
- Трещины, деформация или протирание петель замка.
- Обрыв отдельных проволок, перетирание или смещение троса.
- Ослабленные или отсутствующие крепёжные элементы.
- Вырывы и расслоение ремня возле мест крепления.
- Перекос или заметное расхождение стыка под натяжением.
Заменяйте повреждённые элементы до разрыва стыка. Перед установкой нового замка проверьте, пригоден ли участок ремня для повторного крепления.
