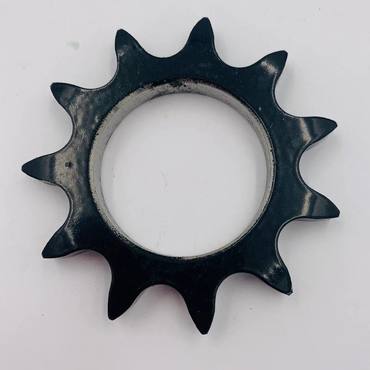

Звездочка цепи AE13630 John Deere

Звёздочка натяжная цепи AE13630 John Deere для пресс-подборщика

Звёздочка цепи AE13630 предназначена для цепного привода пресс-подборщиков John Deere. Это направляющая (натяжная) звёздочка, обеспечивающая прохождение приводной цепи по предусмотренной конструкцией траектории и участвующая в работе механизма её натяжения.

Назначение и практическая польза

Во время работы пресс-подборщика цепные передачи обеспечивают согласованное движение рабочих механизмов. Для стабильной работы привода важно поддерживать правильное положение цепи и её зацепление с зубьями звёздочек.

Направляющая звёздочка AE13630 помогает удерживать цепь на рабочей траектории и обеспечивает её прохождение через соответствующий участок привода. В составе механизма натяжения она способствует правильной работе цепной передачи.

Износ зубьев, повреждение опоры или перекос звёздочки могут вызывать неравномерное движение цепи, повышенный шум и ускоренный износ элементов привода.

Конструкция и принцип работы

Звёздочка AE13630 имеет зубчатый профиль, предназначенный для зацепления с приводной роликовой цепью. В отличие от ведущей звёздочки, направляющая звёздочка вращается при прохождении цепи через её зубья.

Принцип работы:

• Зацепление с цепью - зубья звёздочки входят в соответствующие промежутки между элементами роликовой цепи.
• Направление движения - звёздочка обеспечивает прохождение цепи по необходимому участку её траектории.
• Вращение - во время движения цепь приводит направляющую звёздочку во вращение.
• Работа в механизме натяжения - при установке на соответствующем натяжном узле звёздочка помогает поддерживать правильное положение цепи.

Усилие натяжения зависит от конструкции и регулировки натяжного механизма. Сама звёздочка является его рабочим вращающимся элементом.

Взаимодействие с другими компонентами

Звёздочка AE13630 работает в составе цепной передачи совместно с приводной цепью, опорными элементами и механизмом натяжения.

В разделе «Компоненты» AgroVIP для этой звёздочки указан:

• Подшипник шариковый JD8570, 339932X1, 6202-2RSR - FAG - связанный подшипник, который может использоваться в опорном узле звёздочки соответствующего исполнения. Перед заменой необходимо сверить посадочные размеры и комплектацию узла.

При ремонте также рекомендуется проверить состояние приводной цепи, зубьев других звёздочек, оси крепления и натяжного механизма.

Если опора звёздочки имеет люфт или работает с заеданием, установка только новой звёздочки без устранения неисправности опорного узла может не восстановить правильную работу передачи.

Признаки износа и неисправности

• Неравномерный износ или повреждение зубьев.
• Крючкообразная форма изношенных зубьев.
• Трещины, деформация или другие механические повреждения.
• Заметный люфт или перекос звёздочки.
• Заедание или неравномерное вращение.
• Повышенный шум и вибрации цепной передачи.
• Неравномерное движение или смещение цепи.

Перечисленные признаки могут быть вызваны также износом цепи, неисправностью подшипника или неправильной регулировкой натяжного механизма. Перед заменой необходимо проверить весь соответствующий узел.

Применение

Пресс-подборщики John Deere: 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466.

Рекомендации по подбору и установке

Перед заказом сверьте оригинальный каталожный номер AE13630 с документацией пресс-подборщика. Проверьте количество зубьев, посадочные размеры, тип приводной цепи и конструкцию установленной звёздочки.

Отдельно необходимо определить, поставляется ли необходимый узел с подшипником или подшипник устанавливается отдельно.

При монтаже проверьте состояние опоры, правильность расположения звёздочки относительно цепи и исправность натяжного механизма. После установки необходимо проверить свободное вращение звёздочки и правильное прохождение цепи.

Регулировку натяжения следует выполнять в соответствии с сервисной документацией конкретной модели пресс-подборщика.

OEM номера и артикулы

John Deere: AE13630.

Артикул товарной позиции AgroVIP: AE13630.01.
