Бокова направляюча підборщика, бігова доріжка 818050 прес-підбирача Claas Markant, Rollant

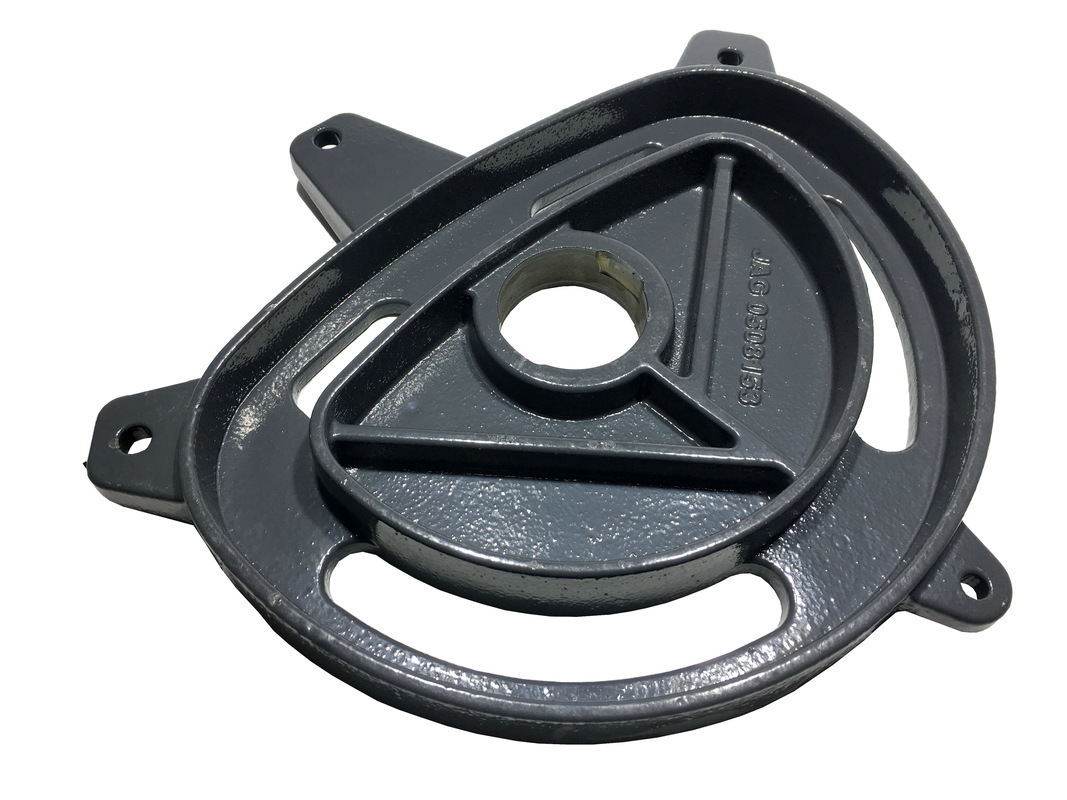

Бокова направляюча 818050 використовується у механізмі підборщика прес-підбирачів Claas Markant та Rollant. Деталь працює як бігова доріжка для роликів механізму підборщика та задає траєкторію руху пружинних пальців під час підбирання сіна або соломи.

Усередину направляючої встановлюється підшипник ES206-18, а по робочій поверхні бігової доріжки переміщуються ролики 211368. Під час обертання підборщика ролики рухаються по направляючій та керують положенням труб із пружинними пальцями, які піднімають масу з поверхні поля та подають її у прес-підбирач.

Принцип роботи

• працює у механізмі підборщика прес-підбирача;
• служить біговою доріжкою для роликів 211368;
• взаємодіє з трубами 813758 та пружинними пальцями 807297 підборщика;
• задає траєкторію руху пальців під час обертання підборщика;
• допомагає пружинним пальцям піднімати сіно або солому та подавати масу у пресувальну камеру.

Місце встановлення

Встановлюється у боковій частині механізму підборщика прес-підбирачів Claas Markant та Rollant.

Характеристики

• Тип: бокова направляюча підборщика (бігова доріжка)
• Артикул: 818050
• Виробник: JAG
• Матеріал: сталь
• Призначення: напрям руху роликів та пружинних пальців підборщика
• Підшипник: ES206-18
• Особливість: забезпечує правильну траєкторію роботи пальців підборщика

Сумісність

Claas Markant 52, Claas Markant 55, Claas Markant 60, Claas Markant 65.

Ознаки зносу

• нерівномірний рух пружинних пальців;
• зношення робочої поверхні бігової доріжки;
• стуки або ривки у роботі підборщика;
• прискорене зношення роликів 211368.

Своєчасна заміна бокової направляючої допомагає підтримувати правильну роботу підборщика, стабільний рух пружинних пальців та рівномірну подачу маси у прес-підбирач.
