Ролик поршня JD8646 John Deere, 80535663 New Holland, 203KRRAH03-JHB

Ролик поршня JD8646 John Deere, 80535663 New Holland - 203KRRAH03-JHB

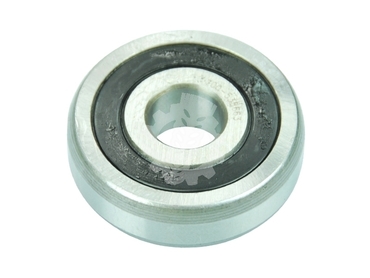

Ролик поршня 203KRRAH03-JHB - кульковий підшипник, що працює як опорний ролик у напрямному механізмі поршня прес-підбирача. Його зовнішнє кільце перекочується по біговій доріжці, підтримуючи траєкторію поршня в пресувальній камері.

Справний ролик забезпечує рух без заїдання та ударів через надмірний люфт. Перед заміною перевіряйте вісь кріплення й напрямну: зношена посадка або пошкоджена бігова доріжка можуть залишатися причиною стукоту навіть після встановлення нової деталі.

Принцип роботи

• Внутрішнє кільце встановлюється на вісь кріплення ролика на поршні.
• Під час зворотно-поступального ходу поршня зовнішнє кільце обертається, перекочуючись по напрямній.
• Кульки між кільцями забезпечують обертання з меншим тертям і передають опорне навантаження.
• Контакт ролика з біговою доріжкою допомагає утримувати задану траєкторію поршня.
• Зношування підшипника збільшує люфт, а заклинювання спричиняє ковзання зовнішнього кільця та пошкодження напрямної.

Місце встановлення

На поршні пресувальної камери, у системі його напрямку. На схемі AgroVIP для John Deere 332–336 деталь позначена позицією 6.

Працює сумісно з компонентами

• Поршень пресувальної камери.
• Вісь кріплення ролика.
• Напрямна з біговою доріжкою.

Характеристики

• Тип: ролик поршня на основі кулькового підшипника.
• Позначення: 203KRRAH03-JHB.
• Артикул John Deere: JD8646.
• Артикул New Holland: 80535663.
• Виробник: JHB.
• Країна походження: Китай.
• Призначення: підтримка та напрямок поршня в пресувальній камері.
• Особливість: зовнішнє кільце працює як поверхня кочення ролика.
• Кількість у механізмі: 1 шт. за позицією 6 схеми John Deere 332–336.

Сумісність

Прес-підбирачі: John Deere 330, John Deere 332, John Deere 336, John Deere 339, John Deere 342, John Deere 346, John Deere 349, John Deere 359, John Deere 456, John Deere 459, John Deere 466.

Для New Holland зазначений номер 80535663. Перелік моделей не підтверджений.

Виробник

JHB (Китай) - виробник цього виконання за даними картки товару.
Позначення підшипника: 203KRRAH03-JHB.

Ознаки зносу

• Люфт між кільцями підшипника.
• Хрускіт, заїдання або нерівномірне обертання.
• Канавки, викришування чи плоскі ділянки на зовнішній поверхні ролика.
• Стукіт у місці встановлення та сліди нерівномірного контакту з напрямною.
• Сліди провертання внутрішнього кільця на осі.

Після заміни перевірте кріплення ролика, вільний хід поршня та регулювання напрямних відповідно до документації прес-підбирача.
