Важіль планка увімкнення в'язального апарату E57575, CC18449 John Deere

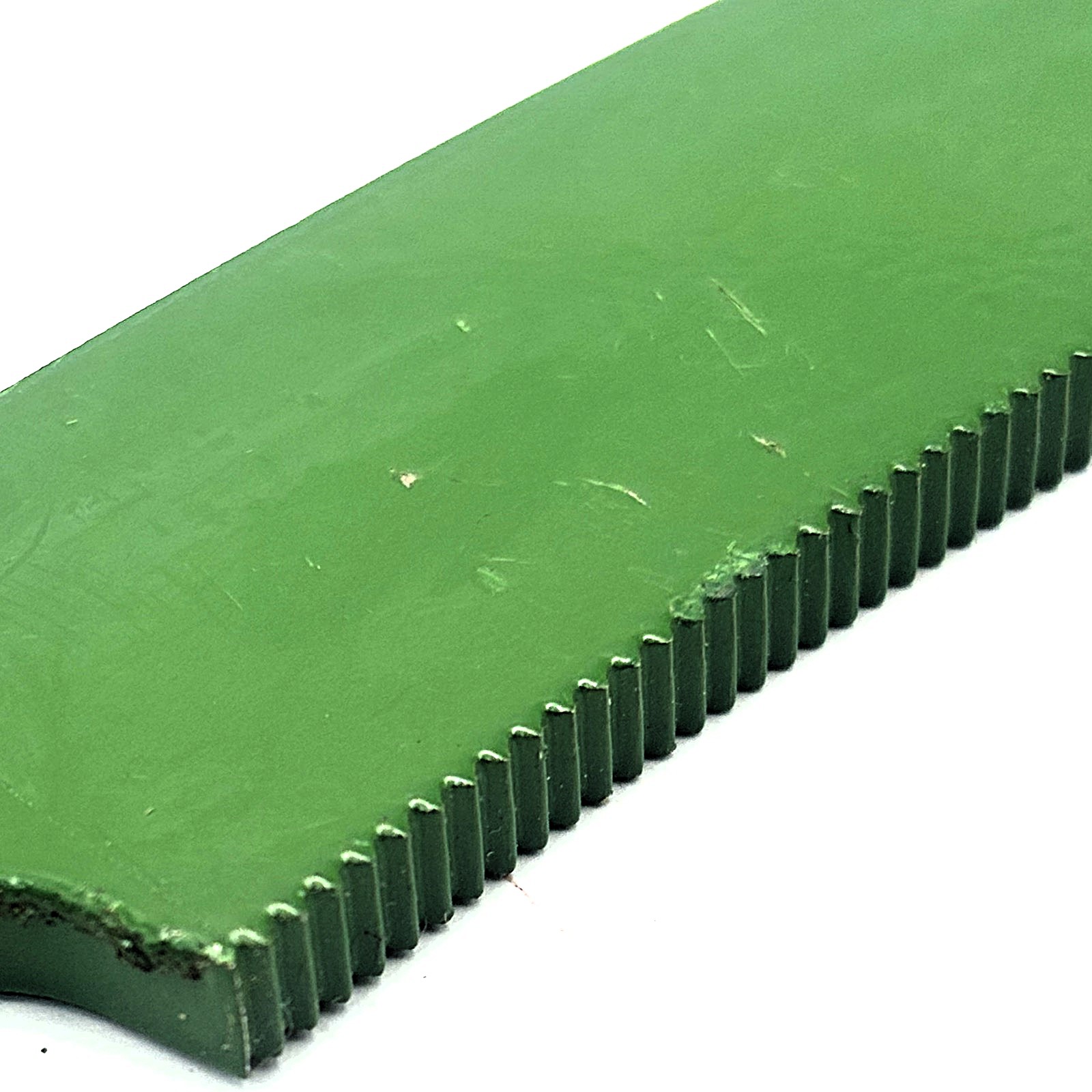

Важіль-планка увімкнення в’язального апарату E57575 John Deere

Важіль-планка E57575 належить до механізму увімкнення в’язального апарату прес-підбирача John Deere. Застосовується в системі керування циклом обв’язування, пов’язаній із вимірюванням довжини тюка.

Якщо обв’язування запускається нестабільно, перевірте стан планки, її кріплення та свободу переміщення. Деформація або люфт можуть порушувати роботу механізму, проте самі збої увімкнення ще не доводять несправність цієї деталі.

Принцип роботи

• Планка бере участь у механічному керуванні увімкненням в’язального апарату.
• Під час роботи переміщується у складі механізму, який пов’язує вимірювання довжини тюка із запуском обв’язування.
• Справна деталь зберігає задану форму та положення в місцях кріплення.
• Вигин, заїдання або люфт можуть змінювати її робочий хід і порушувати спрацьовування механізму.

Місце встановлення

У механізмі увімкнення в’язального апарату, пов’язаному з мірщиком довжини тюка. Точне положення планки та порядок її регулювання визначають за схемою конкретного прес-підбирача.

Працює сумісно з компонентами

У картці AgroVIP зазначені такі пов’язані компоненти механізму:

• Ролик регулювання довжини тюка E57571.
• Обмежувач довжини тюка E57659.
• Втулка вала мірщика довжини тюка E50092.

Перелік не означає безпосереднього контакту планки з кожною із зазначених деталей.

Характеристики

• Тип: важіль-планка увімкнення.
• Артикул: E57575.
• Виробник: JAG.
• Країна походження: Польща.
• Призначення: робота в механізмі увімкнення в’язального апарату.
• Особливість: належить до системи керування обв’язуванням за довжиною тюка.

Сумісність

John Deere 330, John Deere 332, John Deere 336, John Deere 339, John Deere 342, John Deere 346, John Deere 349, John Deere 359, John Deere 456, John Deere 459, John Deere 466.

Виробник

JAG (Польща) - виробник цієї запасної частини за даними AgroVIP.
Планка постачається під брендом JAG для застосування на техніці John Deere.

Ознаки зносу

• Вигин або скручування планки.
• Тріщини біля отворів і місць переходу перерізу.
• Вироблення отворів, що спричиняє люфт у з’єднаннях.
• Задири та сліди зачіпання сусідніх деталей під час переміщення.

Пошкоджену планку замінюють із подальшою перевіркою кріплень, вільного ходу та регулювання механізму увімкнення.
