З'єднання (замок) стрічки рулонного прес-підбирача U24CS/10-17/T2F200/PU5 - 187мм

З’єднання стрічки U24CS/10-17/T2F200/PU5 - замок 187 мм

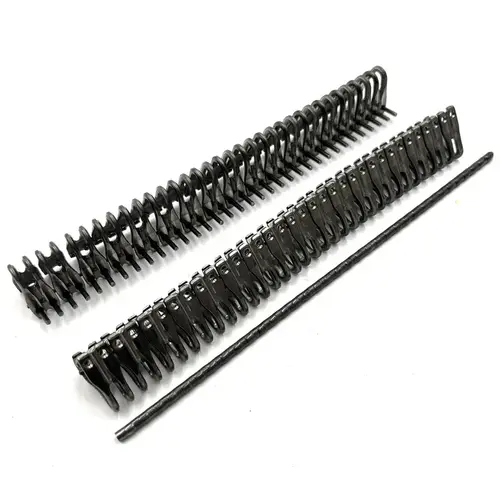

Замок 411146056.01 призначений для механічного з’єднання кінців пресувальної стрічки рулонного прес-підбирача. Утворює рознімний шарнірний стик, який передає тягове зусилля та дозволяє ременю огинати ролики.

Перед підбором виміряйте товщину стрічки в зоні встановлення. Виконання U24CS розраховане на 6–7 мм. Довжина з’єднувальної смуги 187 мм не дорівнює ширині ременя: у таблиці підбору для неї зазначено 210–220 мм.

Принцип роботи

• Пластини замка закріплюються заклепками на обох кінцях стрічки.
• Петлі двох частин стику суміщаються та з’єднуються стрижнем, утворюючи шарнір.
• Під час проходження роликів стик згинається. Зношення петель або стрижня збільшує люфт, а ослаблення кріплення може спричинити виривання замка зі стрічки.

Місце встановлення

Поперечний стик кінців пресувальної стрічки рулонного прес-підбирача.

Характеристики

• Тип: шарнірний заклепковий замок стрічки.
• Артикул: 411146056.01.
• Позначення: U24CS/10-17/T2F200/PU5.
• Довжина з’єднувальної смуги: 187 мм.
• Товщина стрічки: 6–7 мм.
• Ширина ременя за таблицею підбору: 210–220 мм.
• Виробник за карткою товару: JAG.
• Країна: Польща.

Ознаки зносу та пошкодження

• Тріщини, деформація або стирання петель.
• Зношений чи пошкоджений з’єднувальний стрижень.
• Ослаблені заклепки, розриви стрічки біля кріплення.

Перед установленням нового замка перевірте міцність кінців стрічки: пошкоджена основа не забезпечить надійного утримання з’єднання.
