Вставний кульковий підшипник JD8524, AH96585, JD10087, 208KRR-AH04-INA

Вставний кульковий підшипник JD8524, AH96585, JD10087 John Deere - INA 208-KRR-AH04

Вставний кульковий підшипник INA 208-KRR-AH04 призначений для підтримання обертових деталей у механізмах сільськогосподарської техніки John Deere. Підшипник відповідає групі каталожних номерів JD8524, AH96585, JD10087 та застосовується у відповідних вузлах приводів комбайнів і прес-підбирачів.

Конструкція підшипника передбачає однорядне розташування кульок, циліндричне зовнішнє кільце та внутрішнє кільце збільшеної ширини. Підшипник має двосторонні ущільнення, які допомагають захищати його робочі поверхні від забруднень.

Призначення та практична користь

У комбайнах і прес-підбирачах John Deere вали, шестерні та інші приводні елементи працюють під механічним навантаженням. Для забезпечення їхнього обертання використовуються підшипники, які зменшують тертя та підтримують правильне взаємне положення компонентів.

Підшипник INA 208-KRR-AH04 забезпечує обертання відповідного механізму завдяки перекочуванню кульок між доріжками внутрішнього та зовнішнього кілець.

Справний підшипник важливий для рівномірної роботи приводу, зменшення небажаних вібрацій і запобігання надмірному навантаженню на суміжні деталі.

Для фермера своєчасна заміна зношеного підшипника допомагає запобігти пошкодженню посадкових місць, валів та інших компонентів механізму. Несправна підшипникова опора може спричиняти шум, нагрівання, люфт і погіршення роботи приводу.

Місце встановлення

Підшипник JD8524 застосовується у відповідних опорах обертових елементів приводних механізмів John Deere.

За каталогом Schaeffler тип INA 208-KRR-AH04 також пов'язаний із трансмісійними вузлами John Deere, зокрема приводом Positorq.

У каталозі AgroVIP підшипник представлений як компонент, пов'язаний із подвійною шестернею AE23950, DC207512. Конкретне положення підшипника та спосіб встановлення необхідно перевіряти за складальною схемою відповідного механізму.

Конструкція та принцип роботи

Підшипник INA 208-KRR-AH04 має однорядну кулькову конструкцію. Внутрішнє кільце призначене для встановлення на відповідну посадкову ділянку, а зовнішнє кільце розміщується у посадковому гнізді механізму.

Основні принципи роботи:

• Підтримання обертового елемента - підшипник забезпечує опору вала або іншої деталі механізму.
• Зменшення тертя - кульки перекочуються між доріжками кочення внутрішнього та зовнішнього кілець.
• Сприймання навантажень - підшипник передає відповідні зусилля між обертовою деталлю та її опорою.
• Підтримання положення - справна посадка підшипника допомагає зберігати передбачене конструкцією взаємне розташування деталей.
• Захист робочої зони - ущільнювальні елементи обмежують потрапляння забруднень до внутрішнього простору підшипника.

Циліндричне зовнішнє кільце необхідно відрізняти від сферичних самоустановлювальних підшипників. Під час підбору форма зовнішньої поверхні має відповідати конструкції посадкового гнізда.

Збільшена ширина внутрішнього кільця є конструктивною особливістю цього типу підшипника. Тому загальну ширину виробу та ширину зовнішнього кільця потрібно розглядати як окремі параметри.

Тип та матеріал ущільнення

Тип ущільнення: двостороннє контактне ущільнення KRR (R-тип).

Матеріал ущільнювальної кромки: для базового виконання INA 208-KRR-AH04 у технічних довідниках зазначено NBR із металевими захисними елементами. Відповідність конкретного товарного виконання з додатковим суфіксом -S необхідно уточнити за фактичним маркуванням.

Ущільнення допомагають утримувати мастило всередині підшипника та зменшують проникнення пилу й інших забруднень до доріжок кочення.

Під час обслуговування важливо перевіряти цілісність ущільнень. Їхнє пошкодження може призводити до втрати мастила та прискореного зношення внутрішніх деталей підшипника.

Взаємодія з іншими компонентами

У розділі «Компоненти» AgroVIP для цього підшипника представлена:

• Подвійна шестерня AE23950, DC207512 John Deere, z-21/24 - деталь приводного механізму, пов'язана з підшипником у каталозі AgroVIP. Під час ремонту необхідно перевіряти стан посадкового отвору шестерні, опорного елемента та відповідність розмірів підшипника. Артикул AE23950.

Внутрішні та зовнішні посадкові поверхні мають відповідати конструкції вузла. Якщо отвір шестерні або посадка на валу зношені, встановлення нового підшипника може не усунути люфт механізму.

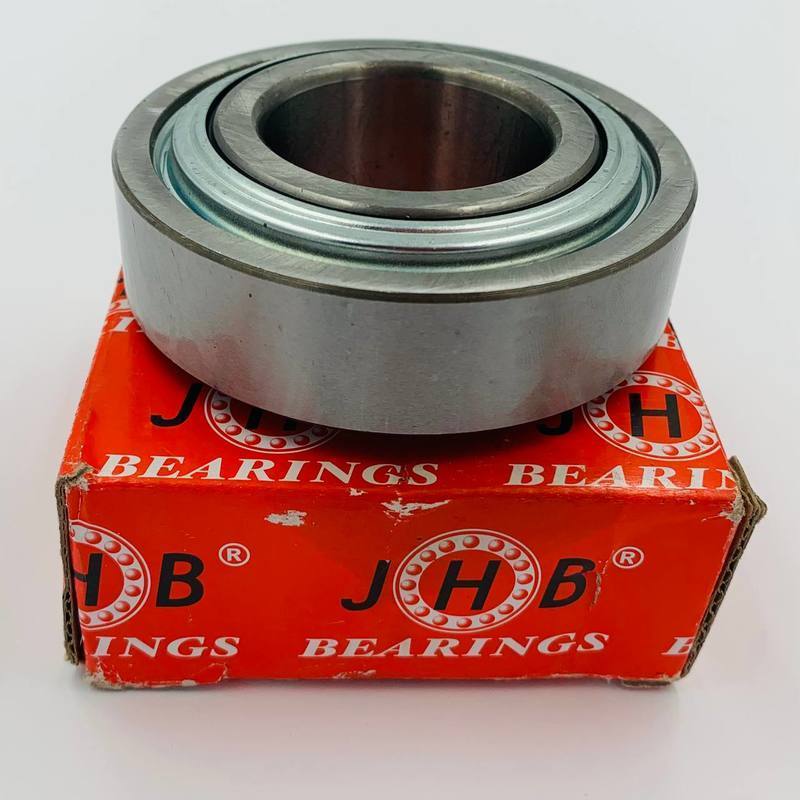

На AgroVIP також представлений підшипник 208KRR-AH04 у виконанні JHB. Перед вибором іншого виробника необхідно перевірити повне маркування, геометрію кілець, конструкцію ущільнення та відповідність посадкових розмірів.

Ознаки зношення та несправності

• Гул, хрускіт або нерівномірний шум під час обертання.
• Надмірний радіальний чи осьовий люфт.
• Заїдання або нерівномірне обертання підшипника.
• Підвищене нагрівання підшипникового вузла.
• Пошкодження ущільнювальних елементів.
• Сліди витікання мастила або проникнення забруднень.
• Корозія, задирки та пошкодження контактних поверхонь.
• Сліди провертання кільця у посадковому місці.
• Вібрація або порушення роботи пов'язаних компонентів приводу.

Подібні симптоми можуть виникати не лише через пошкодження підшипника, а й через зношення вала, посадкового гнізда, перекіс або несправність інших компонентів механізму.

Застосування

Зернозбиральні комбайни John Deere: 1032, 1042, 1052, 1055, 1065, 1072, 1075, 1155, 1157, 1158, 1169, 2054, 2056, 2058, 2064, 2066, 2254, 2256, 2258, 2264, 2266, 925, 935, 945, 930, 940, 932, 942, 952, 9550, 965, 975.

Прес-підбирачі John Deere: 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300.

Моделі наведені відповідно до розділу «Застосування» AgroVIP. Конкретне місце встановлення підшипника та сумісність з окремими модифікаціями необхідно перевіряти за каталогом техніки.

Рекомендації щодо підбору та встановлення

Перед замовленням звірте каталожні номери JD8524, AH96585, JD10087 та маркування INA 208-KRR-AH04 із документацією машини.

Особливу увагу приділіть точному внутрішньому діаметру. Підшипник має спеціальний посадковий розмір, який не слід округлювати до стандартного діаметра 40 мм.

Також перевірте зовнішній діаметр, загальну ширину, ширину зовнішнього кільця та форму зовнішньої поверхні.

Перед монтажем огляньте посадкові місця вала й корпусу, перевірте їхню чистоту та відсутність пошкоджень. Встановлення необхідно виконувати відповідним інструментом, не передаючи монтажні удари через кульки підшипника.

Не використовуйте підшипник із пошкодженими ущільненнями або слідами корозії.

Після складання перевірте плавність обертання, відсутність надмірного люфту та правильність положення пов'язаних деталей.

Усі роботи виконуйте після повної зупинки техніки, вимкнення приводу та унеможливлення випадкового обертання механізмів.

ОЕМ номери та артикули

John Deere за каталогом AgroVIP: JD8524, AH96585, JD10087, S15039.

CASE IH за каталогом AgroVIP: 558991R91, 566717R91, 662519R91, 669019R91, 171110C91.

Massey Ferguson за каталогом AgroVIP: 1085675M1, 486278M2.

Основне позначення INA: 208-KRR-AH04.

Артикул товарної позиції AgroVIP: 208KRR-AH04-INA-S.
