Замок U24BS/12-15/T2F175/6KV ремня плоского, паса 411142400 John Deere, Claas - 165мм

Замок плоского ременя 411142400, U24BS/12-15/T2F175/6KV для John Deere, Claas, 165 мм

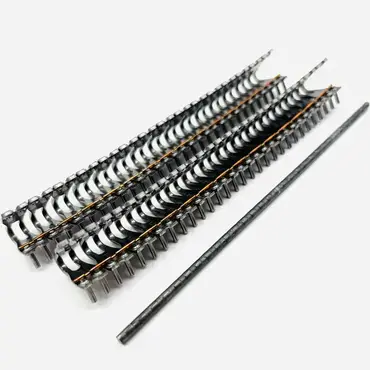

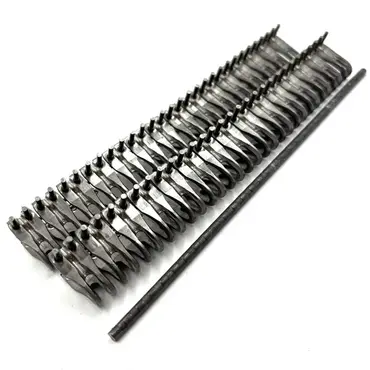

Замок 411142400 призначений для механічного з’єднання кінців плоского ременя рулонного прес-підбирача. Виконання U24BS передбачає кріплення заклепками та шарнірне з’єднання за допомогою стрижня T2F. Заявлена довжина замка становить 165 мм.

Замок дозволяє з’єднати ремінь без вулканізації стику. Для міцного кріплення краї стрічки мають бути без виривів і розшарування, а товщина ременя повинна відповідати виконанню замка.

Принцип роботи

• Кріпильні частини охоплюють кінці ременя та фіксуються заклепками.
• Петлі обох частин суміщаються, утворюючи канал для з’єднувального стрижня.
• Стрижень T2F проходить крізь петлі й утримує частини замка разом.
• Шарнір дозволяє стику згинатися під час проходження ременя через ролики.
• Зношування петель, стрижня або послаблення заклепок збільшує рухливість стику та ризик його розриву.

Місце встановлення

На стику кінців плоского ременя формування рулону. Частини замка розміщуються поперек стрічки вздовж її торців.

Працює сумісно з компонентами

• Кінці плоского ременя відповідної товщини.
• Заклепки кріплення замка до ременя.
• З’єднувальний стрижень T2F.

Характеристики

• Тип: шарнірний замок плоского ременя.
• Артикул: 411142400.
• Позначення: U24BS/12-15/T2F175/6KV.
• Довжина замка: 165 мм.
• Товщина ременя для виконання U24BS: 5–6 мм.
• Кріплення до ременя: заклепками.
• Виробник: потребує уточнення.
• Призначення: з’єднання кінців ременя формування рулону.
• Особливість: рознімне з’єднання зі стрижнем T2F.

Ознаки зносу

• Протирання, тріщини або деформація петель.
• Зношування, вигин чи зміщення з’єднувального стрижня.
• Послаблення або випадання заклепок.
• Вириви ременя біля кріплення та розшарування його країв.
• Нерівномірне розкриття стику під натягом.

Пошкоджений замок потрібно замінити до розриву з’єднання. Перед монтажем перевірте стан ділянки ременя, на якій закріплюватиметься новий замок.
