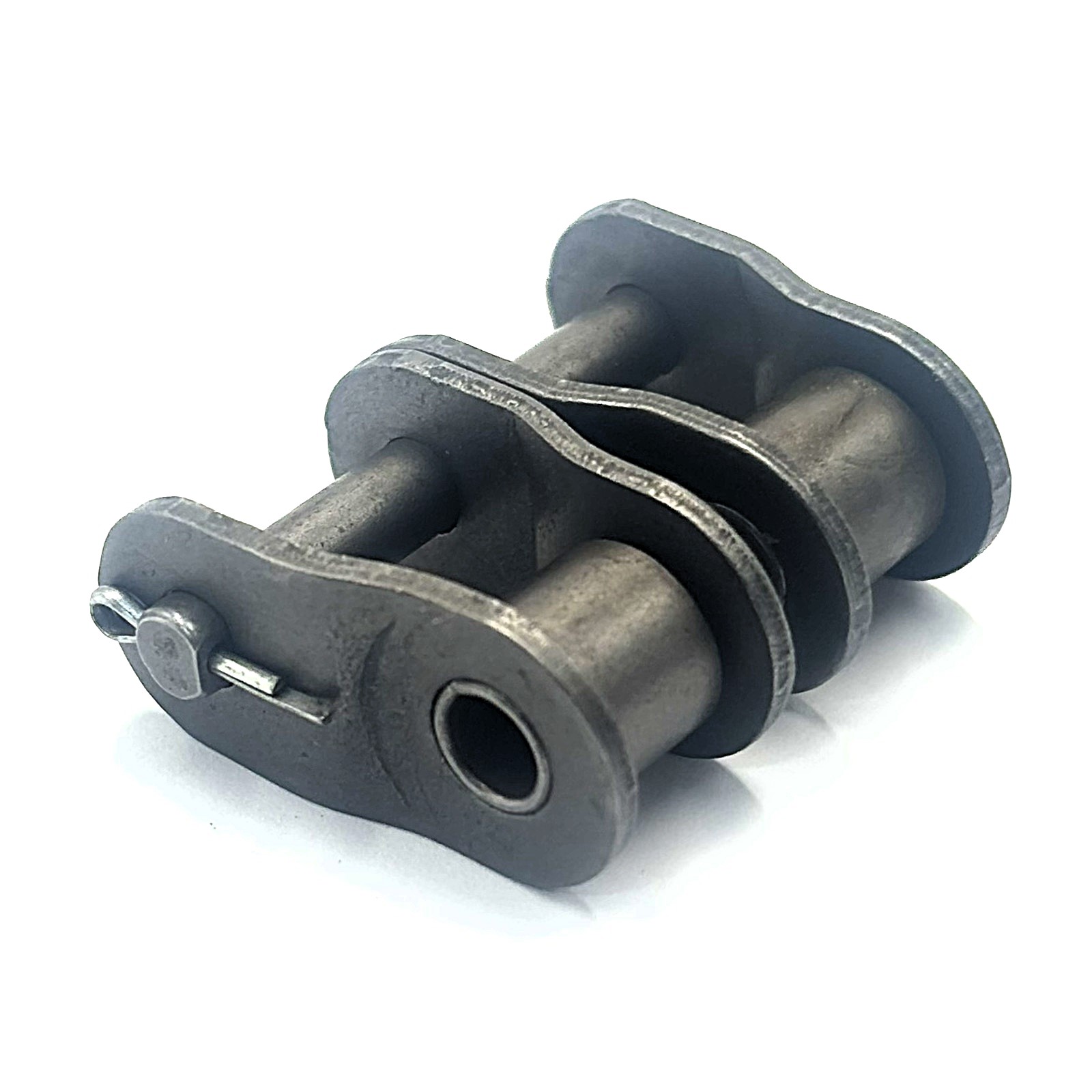

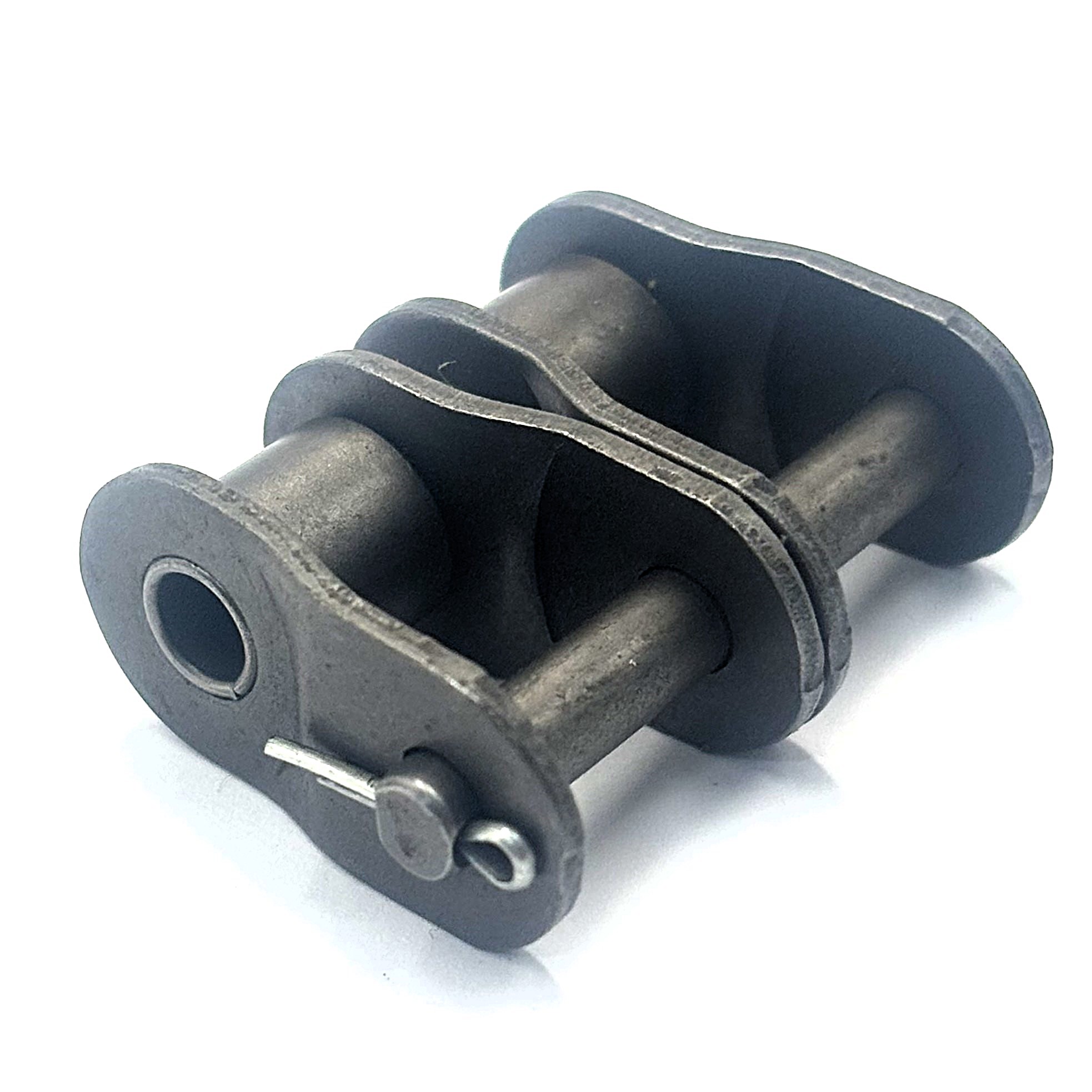

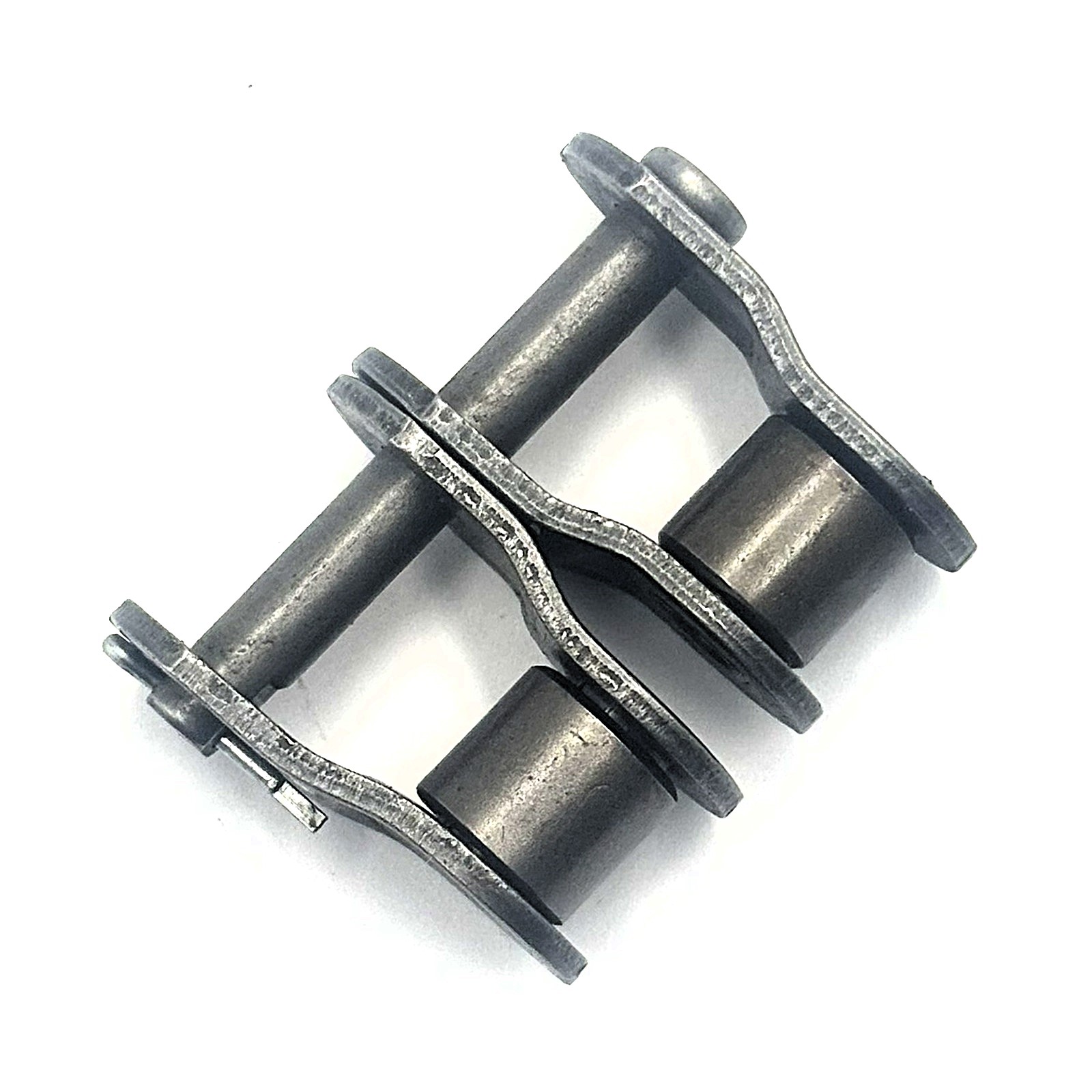

Ланка перехідна ланцюга 10B-2 крок 15.87мм

Ланка перехідна ланцюга 10B-2, крок 15,875 мм

Перехідна ланка для дворядного роликового ланцюга 10B-2. Використовується, коли потрібна довжина замкненого ланцюга з непарною кількістю кроків. Дозволяє змінити його довжину на один крок.

Перед установленням звірте маркування ланцюга та розміри з’єднання. Однакового кроку недостатньо для підбору: ланка має відповідати дворядному виконанню 10B-2. Її встановлення не усуває подовження зношеного ланцюга.

Принцип роботи

• Вигнуті пластини утворюють перехід між внутрішньою та зовнішньою ланками.
• Пальці та втулки забезпечують шарнірне з’єднання, яке дозволяє ланцюгу огинати зірочки.
• Пластини передають тягове зусилля. Знос шарнірів збільшує люфт, а тріщини чи деформація пластин створюють ризик розриву.

Місце встановлення

У контурі дворядного роликового ланцюга 10B-2, між суміжними ланками.

Характеристики

• Тип: перехідна ланка.
• Позначення для підбору: 10B-2.
• Крок: 15,875 мм.
• Кількість рядів: 2.
• Призначення: складання ланцюга з непарною кількістю кроків.

Коли потрібна заміна

• Тріщини або вигин пластин.
• Помітне вироблення пальців, втулок чи отворів.
• Заклинювання шарніра або пошкодження фіксації пальця.

Після монтажу перевірте фіксацію з’єднання, рухливість шарніра та натяг ланцюга.
