Ланка перехідна 50-2 SPINKA крок 15,87мм

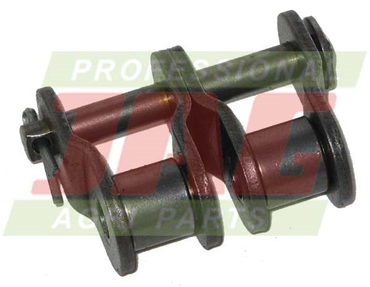

Ланка перехідна 50-2, 10A-2 POLSPINKA для дворядного ланцюга

Ланка перехідна 50-2, 10A-2 POLSPINKA призначена для монтажу та ремонту дворядних роликових ланцюгів із кроком 15,875 мм. Деталь використовується у випадках, коли конструкція ланцюгової передачі потребує перехідної ланки для складання ланцюга з непарною кількістю кроків.

Перехідну ланку також називають півланкою ланцюга. Вона відрізняється від звичайної з'єднувальної ланки SPINKA конструкцією та призначенням, тому перед замовленням необхідно визначити, який саме тип ланки потрібен для ремонту приводу.

Призначення та практична користь

У сільськогосподарській техніці роликові ланцюги передають обертання між зірочками та забезпечують роботу відповідних приводних механізмів. Під час ремонту може виникати необхідність змінити довжину ланцюга або відновити його пошкоджену ділянку.

Звичайний роликовий ланцюг складається з внутрішніх і зовнішніх ланок, які чергуються. Стандартна з'єднувальна ланка використовується для з'єднання відповідних кінців ланцюга, тоді як перехідна ланка має спеціальну геометрію для випадків, коли необхідна непарна кількість кроків.

Для фермера правильний вибір перехідної ланки означає можливість скласти ланцюг необхідної довжини без використання невідповідних з'єднувальних деталей.

При цьому перехідна ланка може бути слабшим місцем ланцюгової передачі порівняно зі стандартним виконанням. Її застосування повинно відповідати конструкції приводу та допустимим робочим навантаженням.

Місце встановлення

Ланка 10A-2-POLSPINKA.40 встановлюється безпосередньо в дворядний роликовий ланцюг типу 50-2, 10A-2.

Вона використовується в тому місці ланцюга, де за схемою складання необхідний перехід між відповідними типами ланок. Конкретне розташування залежить від конструкції та довжини ланцюгової передачі.

Конструкція та принцип роботи

Перехідна ланка має спеціальну форму пластин, що дозволяє з'єднувати відповідні ділянки роликового ланцюга без звичайного чергування внутрішньої та зовнішньої ланки.

Принцип використання:

• Підготовка ланцюга - визначається необхідна кількість кроків та перевіряється тип кінцевих ланок.
• Вибір перехідного з'єднання - якщо конструкція передачі передбачає непарну кількість кроків, використовується відповідна перехідна ланка.
• Встановлення - ланка з'єднується з відповідними ділянками дворядного роликового ланцюга згідно з конструкцією виробу.
• Передавання навантаження - під час роботи ланка сприймає тягове зусилля разом з іншими елементами ланцюга.
• Робота із зірочками - зібраний ланцюг проходить по зубчастих вінцях зірочок, передаючи обертання приводного механізму.

Точний спосіб фіксації пальців і пластин необхідно визначати за конструкцією поставленої ланки. Не слід припускати наявність окремого пружинного замка без перевірки комплектації.

Взаємодія з іншими компонентами

У розділі «Компоненти» AgroVIP для перехідної ланки представлені два пов'язані товари:

• Ланцюг дворядний роликовий 10A-2, 50-2 Rollon - основний тип ланцюга, для якого призначена перехідна ланка. Перед встановленням необхідно звірити виконання ланцюга та його геометричні параметри.
• Ланка з'єднувальна 50-2, 10A-2 SPINKA - стандартна з'єднувальна ланка для замикання відповідних кінців ланцюга. Має інше призначення, ніж перехідна ланка POLSPINKA.

Перехідну ланку не слід плутати зі звичайним з'єднувальним замком. Якщо ланцюг має стандартну парну кількість кроків і його конструкція дозволяє використання звичайної з'єднувальної ланки, необхідність встановлення POLSPINKA слід додатково перевірити.

Ознаки зношення та пошкодження

• Деформація або вигин пластин перехідної ланки.
• Тріщини чи пошкодження в місцях кріплення пальців.
• Зношення отворів і збільшення люфту в з'єднанні.
• Задири або нерівномірне зношення контактних поверхонь.
• Пошкодження елементів фіксації, якщо вони передбачені конструкцією.
• Нерівномірний рух ланцюга або поява ударів під час проходження зірочок.
• Перекіс рядів ланцюга в зоні з'єднання.

Несправність ланцюгової передачі може бути пов'язана також зі зношенням інших ланок, зубців зірочок або неправильним натягом. Під час ремонту необхідно перевірити весь ланцюговий контур.

Застосування

Техніка Claas: зернозбиральні комбайни, тюкові та рулонні прес-підбирачі з відповідними дворядними роликовими ланцюгами.

Техніка John Deere: зернозбиральні комбайни, тюкові та рулонні прес-підбирачі з відповідними дворядними роликовими ланцюгами.

Техніка Massey Ferguson: зернозбиральні комбайни та прес-підбирачі з відповідними дворядними роликовими ланцюгами.

У каталозі AgroVIP для цієї товарної позиції зазначені марки та типи техніки без конкретних моделей. Остаточну сумісність потрібно визначати за маркуванням ланцюга та схемою приводу конкретної машини.

Рекомендації щодо підбору та встановлення

Перед замовленням звірте позначення ланцюга 50-2, 10A-2 та необхідний тип ланки. Перевірте крок, кількість рядів, геометрію пластин і посадкові параметри.

Обов'язково визначте, чи потрібна перехідна ланка POLSPINKA, чи звичайна з'єднувальна ланка SPINKA. Ці вироби не є повністю взаємозамінними.

Під час ремонту перевірте загальну довжину ланцюга та кількість його кроків. За можливості слід застосовувати стандартне складання з парною кількістю кроків без перехідної ланки, якщо це допускає конструкція передачі.

Необхідно враховувати, що перехідне з'єднання може мати меншу допустиму міцність порівняно з основним ланцюгом. Перед використанням у високонавантаженому приводі слід перевірити допустимі навантаження для конкретного виробу.

Перед монтажем огляньте пластини, пальці та інші елементи з'єднання. Встановлюйте ланку лише відповідно до її фактичної конструкції та інструкції виробника.

Після складання перевірте свободу руху шарнірів, правильне положення обох рядів ланцюга, надійність фіксації та проходження ланцюга по зірочках.

Усі роботи з ланцюговим приводом виконуйте після повної зупинки техніки, вимкнення приводу та унеможливлення випадкового обертання механізму.

Каталожні номери та артикули

Артикул товару Rollon Solid за каталогом AgroVIP: 10A-2-POLSPINKA.40.

Позначення типу ланцюга: 50-2, 10A-2.

Код товарної позиції AgroVIP: 6155.
