Боковая направляющая (беговая дорожка) DC17678 John Deere

Боковая направляющая подборщика DC17678 John Deere - беговая дорожка JAG

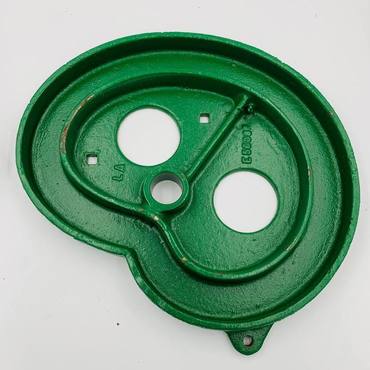

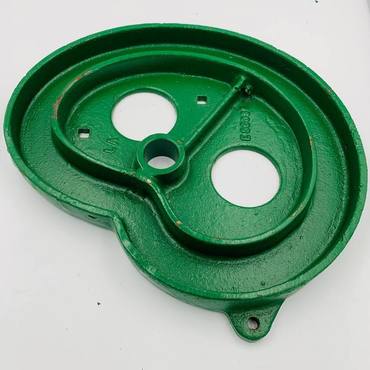

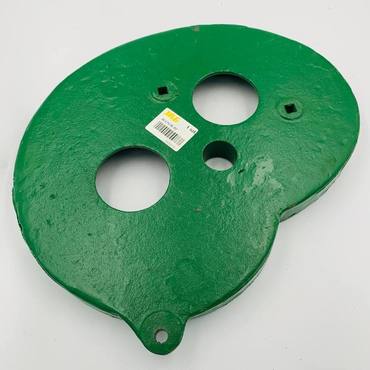

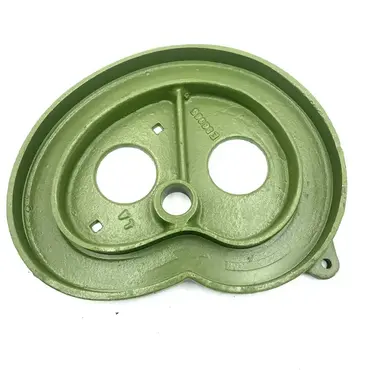

Боковая направляющая DC17678 является профильной беговой дорожкой для роликов подборщика John Deere. Через ролики она задаёт положение труб с пружинными пальцами при вращении барабана.

Исправная дорожка помогает сохранять правильное движение пальцев при подборе и передаче массы. При замене проверяют также ролики: повреждённый или заклинивший ролик ускоряет износ новой направляющей.

Принцип работы

• При вращении барабана ролики перемещаются вдоль профиля беговой дорожки.
• Профиль направляющей задаёт перемещение роликов и поворот связанных с ними труб с пружинными пальцами.
• Благодаря этому пальцы изменяют положение в течение рабочего цикла подборщика.
• При нормальной работе ролики проходят дорожку без заклинивания и ударов на повреждённых участках.
• Выработка профиля, сколы или деформация нарушают движение роликов и положение пальцев.

Место установки

Сбоку барабана подборщика, в зоне движения роликов механизма поворота труб. Направляющая образует для них профильную беговую дорожку.

Работает совместно с компонентами

• Ролики беговой дорожки подборщика.
• Механизм поворота труб с пружинными пальцами.

Характеристики

• Тип: боковая направляющая, беговая дорожка подборщика.
• Артикул: DC17678.
• Производитель: JAG.
• Страна происхождения: Польша.
• Назначение: направление роликов и управление положением труб с пружинными пальцами.
• Особенность: профильная дорожка, задающая движение роликов.

Совместимость

John Deere 214, John Deere 224, John Deere 330, John Deere 332, John Deere 336, John Deere 339, John Deere 342, John Deere 346, John Deere 349, John Deere 359, John Deere 456, John Deere 459, John Deere 466.

Производитель

JAG - производитель этой направляющей подборщика.
Страна происхождения детали - Польша.

Признаки износа

• Глубокие канавки или ступенчатая выработка в местах прохождения роликов.
• Сколы, трещины или деформация рабочего профиля.
• Удары и рывки роликов на отдельных участках дорожки.
• Нарушение положения пальцев подборщика из-за повреждения направляющей.

Повреждённую дорожку заменяют с проверкой роликов и их креплений, чтобы восстановить правильное движение труб подборщика.
