Держатель ролика DC18667, AE25280, BP14014 John Deere - комплект

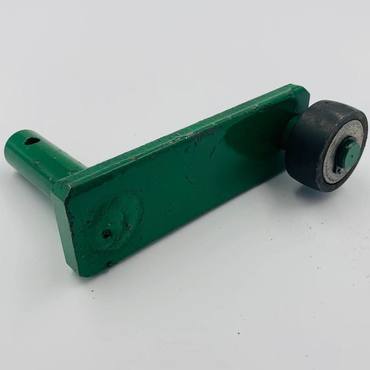

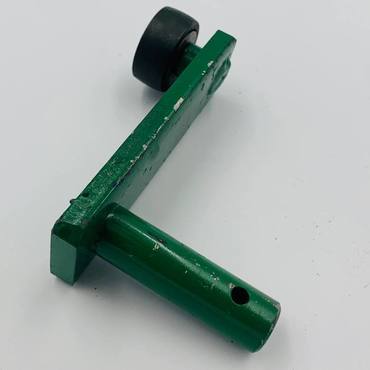

Держатель ролика подборщика DC18667, AE25280, BP14014 John Deere - в сборе

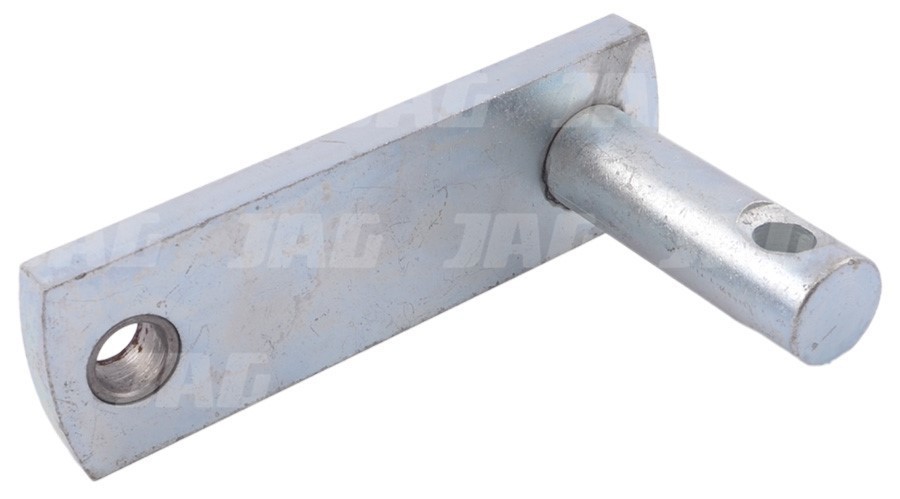

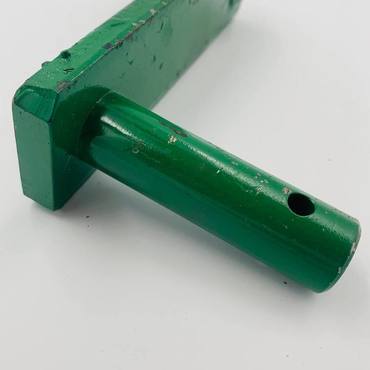

Держатель DC18667 с роликом AE25280 применяется в механизме подборщика пресс-подборщика John Deere. Ролик движется по беговой дорожке, а держатель передаёт заданное ею перемещение трубе с пружинными пальцами.

Люфт или изгиб держателя нарушают положение пальцев при подборе массы. При ремонте проверяйте также вращение ролика и состояние беговой дорожки: повреждение одного элемента ускоряет износ другого.

Принцип работы

• Держатель удерживает направляющий ролик в рабочем положении относительно трубы подборщика.
• При вращении подборщика ролик перекатывается по профилю боковой направляющей, то есть беговой дорожки.
• Профиль дорожки через ролик и держатель задаёт поворот трубы и положение пружинных пальцев.
• При исправном состоянии ролик вращается без заедания, а соединения работают без чрезмерного люфта.
• Износ посадок или деформация держателя нарушают движение пальцев и могут вызывать удары ролика по дорожке.

Место установки

На трубе подборщика со стороны беговой дорожки, в механизме управления положением пружинных пальцев. Ориентацию держателя при сборке сверяют со схемой конкретной модели.

Работает совместно с компонентами

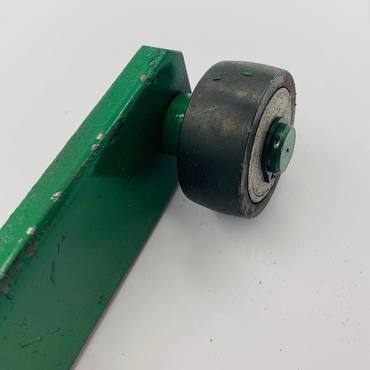

• Направляющий ролик подборщика AE25280.
• Шайба ролика BP14014.
• Боковая направляющая подборщика, или беговая дорожка.
• Труба подборщика с пружинными пальцами.

Характеристики

• Тип: держатель ролика подборщика в сборе.
• Артикул держателя: DC18667.
• Номера компонентов: AE25280 - ролик; BP14014 - шайба ролика.
• Обозначение в каталоге AgroVIP: DC18667.01.
• Производитель: Agro Parts.
• Страна происхождения: Италия.
• Назначение: удержание ролика и передача движения к трубе подборщика.
• Особенность: поставляется в сборе с роликом.

Совместимость

John Deere 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466.

Производитель

Agro Parts (Италия) - производитель этой запасной части.
Сборка предназначена для ремонта механизма подборщика John Deere.

Признаки износа

• Люфт ролика или соединения держателя с трубой.
• Заедание ролика, неравномерный износ его поверхности.
• Изгиб держателя или трещины возле посадочных мест.
• Стук в зоне беговой дорожки и неравномерное перемещение пальцев.

После замены проверьте крепление держателя, свободное вращение ролика и прохождение механизма по всей беговой дорожке.
