Держатель ролика подборщика DC18667 John Deere - без ролика

Держатель ролика подборщика DC18667 John Deere - без ролика

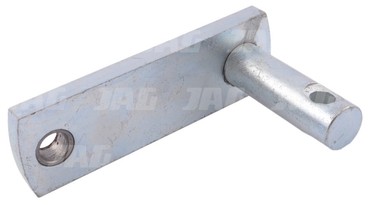

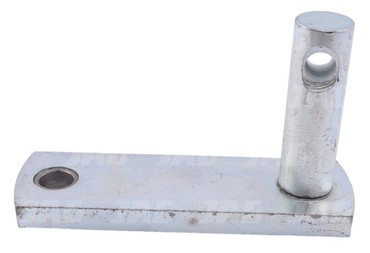

Держатель ролика DC18667 предназначен для механизма подборщика тюковых пресс-подборщиков John Deere. Деталь используется для установки и удержания направляющего ролика, который работает совместно с кулачковой направляющей подборщика.

Это исполнение поставляется без ролика. Если при ремонте необходимо заменить также ролик, его нужно подбирать отдельно с учётом конструкции установленного узла.

Назначение и практическая польза

Во время работы пресс-подборщика подборщик захватывает сено или солому из валка и перемещает растительную массу к механизму подачи. Для этого используются граблины с пружинными пальцами, движение которых согласуется с вращением подборщика.

В механизме с кулачковой направляющей ролик перемещается вдоль рабочей дорожки и помогает задавать положение граблин во время вращения. Держатель DC18667 обеспечивает механическое крепление этого ролика к соответствующему элементу подборщика.

Исправный держатель важен для правильного положения ролика и стабильной работы кулачкового механизма. Если держатель деформирован, имеет повреждённое посадочное место или чрезмерный люфт, ролик может двигаться с перекосом, создавая дополнительную нагрузку на связанные детали.

Для фермера это означает, что при ремонте подборщика необходимо проверять не только пружинные пальцы и сам ролик, но и состояние его держателя. Своевременная замена повреждённого компонента помогает поддерживать равномерную работу подборщика и предотвращать дальнейший износ механизма.

Место установки

Держатель DC18667 устанавливается в кулачковом механизме подборщика тюкового пресс-подборщика John Deere.

Он работает совместно с направляющим роликом, кулачковой дорожкой и элементами механизма управления положением граблин.

Точное положение держателя, способ его крепления и состав необходимых монтажных элементов нужно проверять по сборочной схеме соответствующей модели пресс-подборщика.

Конструкция и принцип работы

Держатель является механическим элементом, конструкция которого предусматривает установку ролика подборщика. Сам держатель не выполняет функцию подшипника и не является рабочей поверхностью кулачковой дорожки.

Общий принцип работы узла:

• Вращение подборщика. Во время работы приводной механизм вращает узел подборщика с граблинами и пружинными пальцами.
• Движение направляющего ролика. Ролик, установленный на соответствующем держателе, взаимодействует с кулачковой направляющей.
• Передача усилия. Через держатель движение и нагрузка от кулачкового механизма передаются соответствующим элементам подборщика.
• Изменение положения граблин. Кулачковая направляющая обеспечивает предусмотренное конструкцией изменение положения пружинных пальцев при вращении подборщика.
• Повторение цикла. Механизм выполняет последовательное движение, необходимое для захвата и перемещения растительной массы.

Стабильность работы узла зависит от состояния держателя, ролика, кулачковой дорожки и соответствующих посадочных соединений.

Взаимодействие с другими компонентами

В разделе «Компоненты» AgroVIP для этого товара представлена отдельная деталь:

• Ролик подборщика John Deere - связанный компонент кулачкового механизма. При ремонте необходимо проверить соответствие посадочных размеров ролика и конструкцию его крепления к держателю. Артикул AE25280.

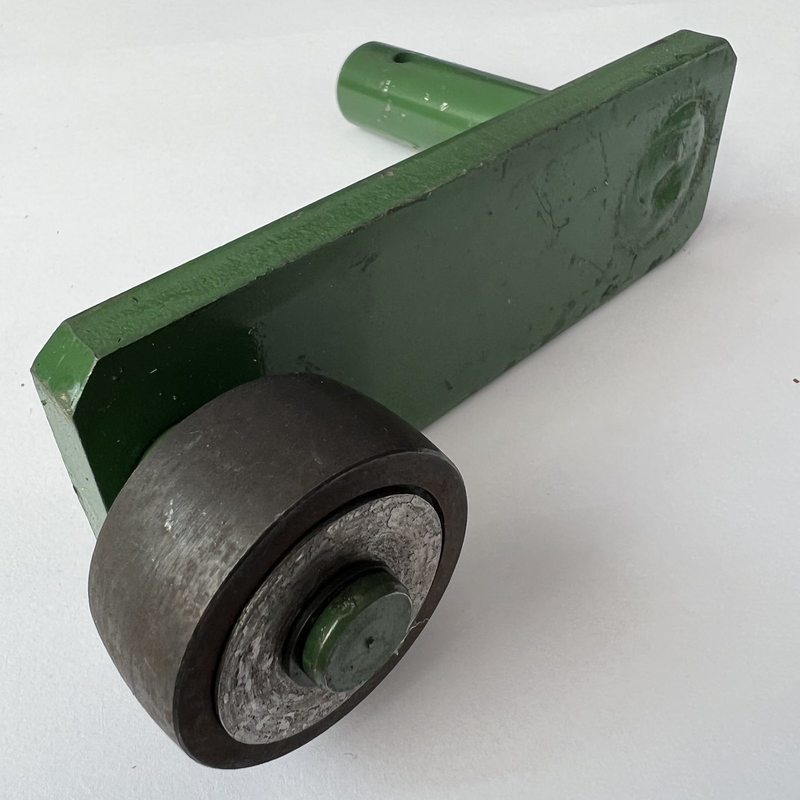

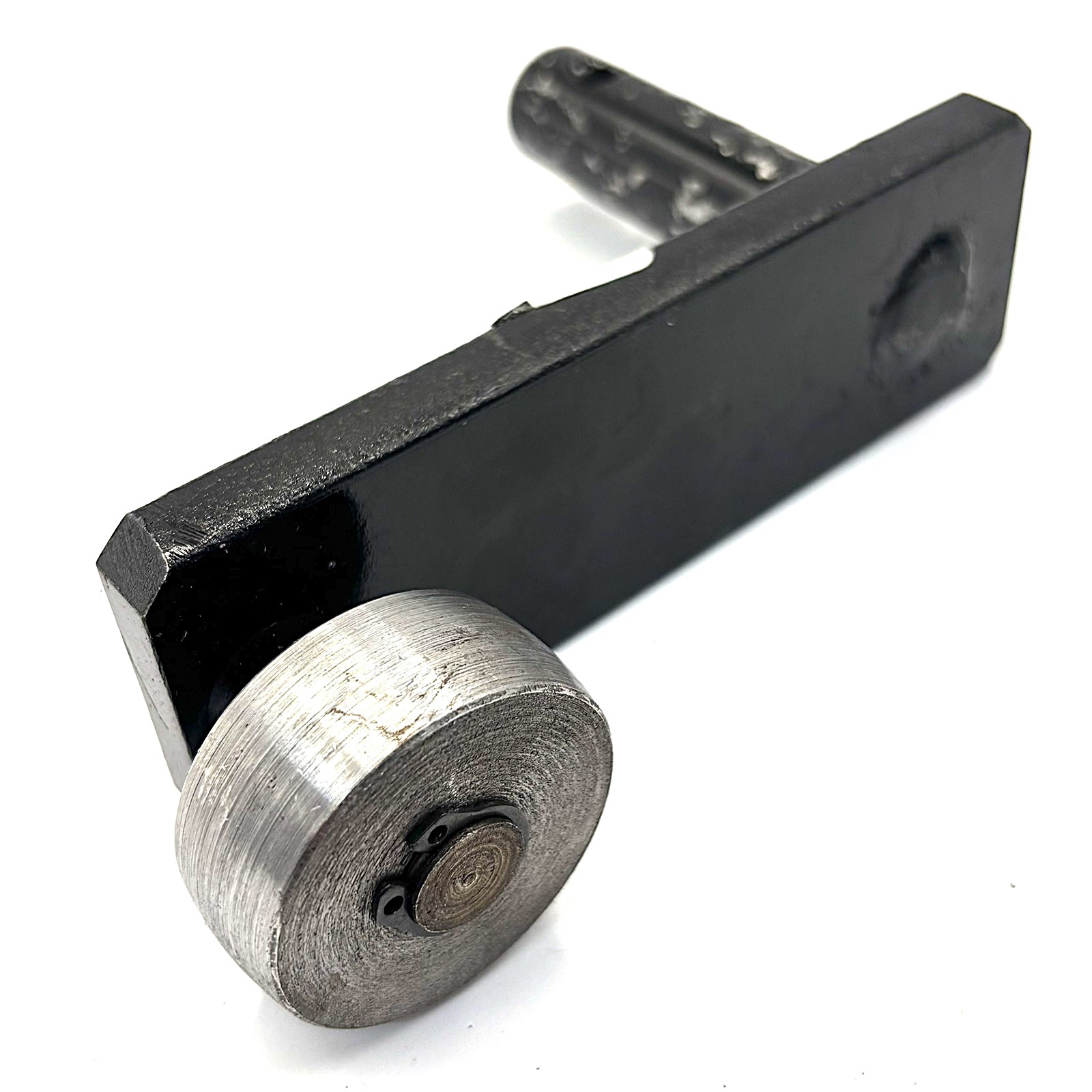

На AgroVIP также можно заказать держатель ролика подборщика в сборе. Это отдельная товарная позиция с другой комплектацией. Перед выбором необходимо определить, требуется ли замена только держателя или всего узла с роликом.

При ремонте также рекомендуется проверять состояние кулачковой дорожки, креплений граблин и пружинных пальцев. Повреждённый ролик или неправильное положение деталей могут приводить к ускоренному износу нового держателя.

Признаки износа и неисправности

• Деформация или изгиб держателя.
• Трещины, сколы или другие механические повреждения.
• Износ посадочного места ролика.
• Увеличенный люфт в местах соединения.
• Повреждение отверстий или элементов крепления.
• Перекос установленного ролика относительно кулачковой направляющей.
• Неравномерное движение ролика в кулачковом механизме.
• Посторонний стук или удары во время работы подборщика.
• Нарушение согласованного движения граблин и пружинных пальцев.

Перечисленные признаки могут быть связаны также с износом ролика, кулачковой дорожки, креплений или других деталей подборщика. Перед заменой необходимо проверить весь соответствующий механизм.

Применение

Пресс-подборщики John Deere: 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466.

Модели приведены в соответствии с каталогом AgroVIP. Перед заказом необходимо проверить конструкцию кулачкового механизма и соответствие держателя конкретному исполнению подборщика.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер DC18667 с документацией пресс-подборщика и конструкцией установленной детали.

Учитывайте комплектацию: эта товарная позиция поставляется без ролика. Необходимость отдельного приобретения ролика и других монтажных компонентов определяйте по состоянию узла и фактическому составу поставки.

Перед монтажом осмотрите кулачковую дорожку, проверьте состояние посадочных поверхностей, креплений и связанных подвижных элементов.

Если ролик планируется использовать повторно, необходимо убедиться в отсутствии повреждений его рабочей поверхности, чрезмерного люфта и заедания.

Устанавливайте держатель в соответствии со сборочной схемой подборщика. Способ фиксации ролика и необходимые крепёжные детали должны соответствовать конструкции конкретного исполнения.

После сборки проверьте правильность положения ролика относительно кулачковой дорожки, отсутствие перекоса, надёжность крепления и свободу предусмотренного движения механизма.

Все работы проводите после полной остановки пресс-подборщика, выключения привода и исключения случайного вращения подборщика.

OEM номера и артикулы

Базовый каталожный номер John Deere по AgroVIP: DC18667.

Артикул товарной позиции AgroVIP: DC18667.02.

Связанный компонент, ролик: AE25280.
