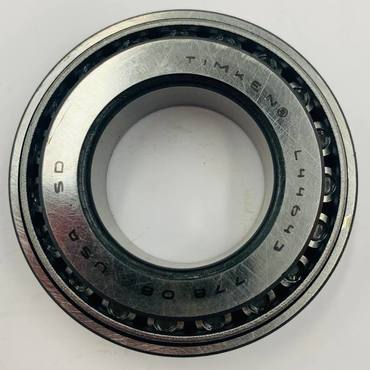

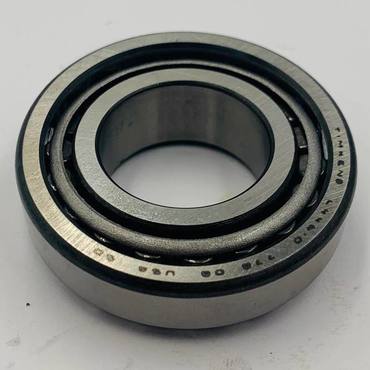

Конический роликовый подшипник JD8933, JD8253, L44610+L44643 John Deere - Timken

Конический роликовый подшипник L44643/L44610, JD8933, JD8253 Timken для John Deere

Конический роликовый подшипник L44643/L44610 предназначен для опорных узлов сельскохозяйственной техники John Deere. Это однорядный подшипник разборной конструкции, состоящий из внутреннего кольца с коническими роликами и сепаратором, а также отдельного наружного кольца. Используется в узлах, где необходимо воспринимать радиальные и осевые нагрузки.

Назначение и практическая польза

Во время работы зерноуборочного комбайна или пресс-подборщика вращающиеся валы и другие рабочие элементы испытывают механические нагрузки. Подшипник обеспечивает их опору, позволяет вращаться относительно неподвижных элементов конструкции и передаёт нагрузку на корпус соответствующего узла.

Конусная форма роликов и дорожек качения позволяет подшипнику воспринимать комбинированную нагрузку. Это важно для опор, в которых наряду с радиальными силами возникает осевое усилие.

Исправный подшипник помогает поддерживать правильное положение вращающихся деталей, уменьшать трение и предотвращать преждевременный износ посадочных поверхностей. Своевременное выявление неисправности позволяет избежать повреждения сопряжённых компонентов и простоя техники.

Конструкция и принцип работы

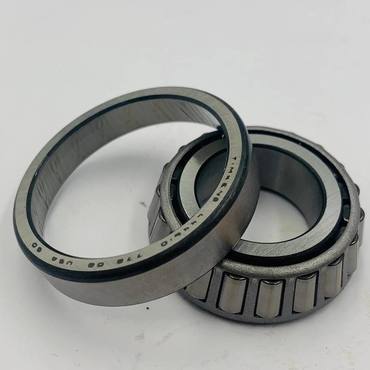

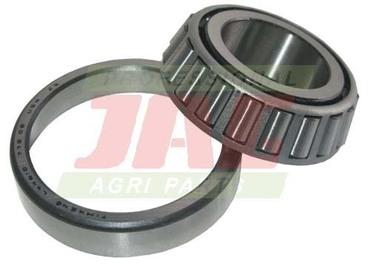

Подшипник L44643/L44610 состоит из двух основных частей:

• L44643 (Cone, John Deere JD8933) - внутреннее кольцо с коническими роликами и сепаратором. Устанавливается на вал или соответствующую цапфу.
• L44610 (Cup, John Deere JD8253) - наружное кольцо с дорожкой качения. Устанавливается в посадочное гнездо корпуса.

Во время вращения внутреннего кольца ролики перекатываются между коническими дорожками качения внутреннего и наружного колец. Сепаратор поддерживает правильное расположение роликов и предотвращает их непосредственный контакт между собой.

Рабочая нагрузка передаётся через конические ролики от одного кольца к другому. Один однорядный конический подшипник воспринимает осевую нагрузку в одном направлении. Для восприятия осевых нагрузок в противоположном направлении применяется соответствующая конструкция опоры, в том числе установка подшипников навстречу друг другу.

Разборная конструкция позволяет отдельно устанавливать внутренний узел с роликами и наружную чашку. При этом обе части должны соответствовать друг другу по полному каталожному обозначению.

Смазка, уплотнения и регулировка

Подшипник L44643/L44610 имеет открытую разборную конструкцию. Смазывание и защита рабочих поверхностей от пыли и влаги обеспечиваются в соответствии с конструкцией подшипникового узла машины.

Для правильной работы необходимы достаточная смазка и надлежащая регулировка осевого зазора или предварительного натяга, если это предусмотрено конструкцией опоры.

Чрезмерный натяг может вызывать перегрев и ускоренный износ, а слишком большой зазор - люфт, вибрации и неправильную нагрузку на ролики. Регулировку необходимо выполнять по сервисной документации конкретной машины.

Взаимодействие с другими компонентами

Подшипник работает в составе опорного узла совместно со следующими элементами:

• Вал или цапфа - служит посадочной поверхностью для внутреннего кольца L44643.
• Корпус подшипниковой опоры - удерживает наружное кольцо L44610 и передаёт нагрузку на конструкцию машины.
• Элементы осевой фиксации и регулировки - обеспечивают предусмотренное конструкцией положение колец и рабочий зазор.
• Уплотнения опорного узла - ограничивают попадание загрязнений и потерю смазки, если предусмотрены конструкцией.
• Парный подшипник - при соответствующей схеме установки помогает воспринимать осевые нагрузки в противоположном направлении.

При ремонте рекомендуется проверять состояние обоих колец, роликов, сепаратора, посадочных поверхностей и сопряжённых деталей опоры.

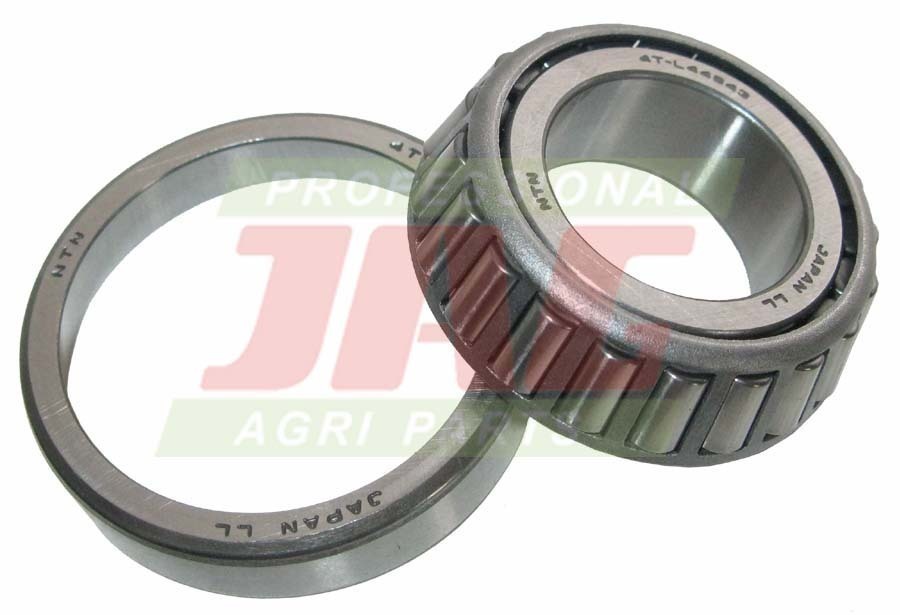

На AgroVIP также представлен конический роликовый подшипник L44643/L44610 NTN другого производителя. Перед выбором альтернативного исполнения необходимо сверить полную маркировку, конструкцию и требования к установке.

Признаки износа и неисправности

• Посторонний гул, хруст или неравномерное вращение узла.
• Повышенная температура подшипниковой опоры.
• Чрезмерный люфт после проверки правильности регулировки.
• Выкрашивание, раковины или задиры на дорожках качения и роликах.
• Повреждение или деформация сепаратора.
• Следы коррозии, загрязнения или недостаточной смазки.
• Повреждение посадочных поверхностей внутреннего или наружного кольца.

Такие признаки могут возникать из-за износа самого подшипника, неправильной регулировки, повреждения посадочных мест или нарушения условий смазки. Перед заменой необходимо установить причину неисправности.

Применение

Зерноуборочные комбайны John Deere: 925, 930, 932, 935, 940, 942, 945, 952, 1032, 1042, 1052.

Пресс-подборщики John Deere: 224, 330, 456, 466.

Рекомендации по подбору и установке

Перед заказом сверьте каталожные номера L44643 и L44610 с документацией техники. Важно проверить, необходим ли подшипник в сборе или только отдельное внутреннее либо наружное кольцо.

Номера John Deere JD8933 и JD8253 обозначают разные составляющие одного подшипника и не являются взаимозаменяемыми между собой.

При замене проверьте состояние обеих дорожек качения и роликов. Не рекомендуется устанавливать новую часть подшипника вместе с изношенной без проверки технической пригодности всей пары.

При монтаже необходимо обеспечить чистоту посадочных поверхностей, правильную установку колец и необходимую смазку. Монтажное усилие не следует передавать через ролики.

После установки проверьте плавность вращения, осевой зазор или предварительный натяг, отсутствие перегрева и надёжность фиксации узла. Регулировку выполняйте согласно сервисной документации техники.

OEM номера и артикулы

John Deere: JD8933 (внутреннее кольцо с роликами), JD8253 (наружное кольцо).

New Holland (по каталогу AgroVIP): 132709, 132710.

Case IH (по каталогу AgroVIP): 463911R91.

Timken: L44643 (Cone), L44610 (Cup), L44643/L44610 (подшипник в сборе).

Артикул товарной позиции AgroVIP: L44610/43-TIM.
