Конічний роликовий підшипник L44610+L44643 John Deere - Timken

Конічний роликовий підшипник L44643/L44610, JD8933, JD8253 Timken для John Deere

Конічний роликовий підшипник L44643/L44610 призначений для опорних вузлів сільськогосподарської техніки John Deere. Це однорядний підшипник розбірної конструкції, що складається з внутрішнього кільця з конічними роликами та сепаратором, а також окремого зовнішнього кільця. Використовується у вузлах, де необхідно сприймати радіальні та осьові навантаження.

Призначення та практична користь

Під час роботи зернозбирального комбайна або прес-підбирача обертові вали та інші робочі елементи зазнають механічних навантажень. Підшипник забезпечує їхню опору, дозволяє обертатися відносно нерухомих елементів конструкції та передає навантаження на корпус відповідного вузла.

Конусна форма роликів і доріжок кочення дозволяє підшипнику сприймати комбіноване навантаження. Це важливо для опор, у яких поряд із радіальними силами виникає осьове зусилля.

Справний підшипник допомагає підтримувати правильне положення обертових деталей, зменшувати тертя та запобігати передчасному зношенню посадкових поверхонь. Своєчасне виявлення несправності дозволяє уникнути пошкодження суміжних компонентів і простою техніки.

Конструкція та принцип роботи

Підшипник L44643/L44610 складається з двох основних частин:

• L44643 (Cone, John Deere JD8933) - внутрішнє кільце з конічними роликами та сепаратором. Встановлюється на вал або відповідну цапфу.
• L44610 (Cup, John Deere JD8253) - зовнішнє кільце з доріжкою кочення. Встановлюється у посадкове гніздо корпусу.

Під час обертання внутрішнього кільця ролики перекочуються між конічними доріжками кочення внутрішнього та зовнішнього кілець. Сепаратор підтримує правильне розташування роликів і запобігає їхньому безпосередньому контакту між собою.

Робоче навантаження передається через конічні ролики від одного кільця до іншого. Один однорядний конічний підшипник сприймає осьове навантаження в одному напрямку. Для сприйняття осьових навантажень у протилежному напрямку застосовується відповідна конструкція опори, зокрема встановлення підшипників назустріч один одному.

Розбірна конструкція дозволяє окремо встановлювати внутрішній вузол із роликами та зовнішню чашку. Водночас обидві частини повинні відповідати одна одній за повним каталожним позначенням.

Мастило, ущільнення та регулювання

Підшипник L44643/L44610 має відкриту розбірну конструкцію. Змащування та захист робочих поверхонь від пилу й вологи забезпечуються відповідно до конструкції підшипникового вузла машини.

Для правильної роботи необхідні достатнє змащування та належне регулювання осьового зазору або попереднього натягу, якщо це передбачено конструкцією опори.

Надмірний натяг може спричиняти перегрівання та прискорене зношення, а завеликий зазор - люфт, вібрації та неправильне навантаження роликів. Регулювання потрібно виконувати за сервісною документацією конкретної машини.

Взаємодія з іншими компонентами

Підшипник працює у складі опорного вузла разом із такими елементами:

• Вал або цапфа - слугує посадковою поверхнею для внутрішнього кільця L44643.
• Корпус підшипникової опори - утримує зовнішнє кільце L44610 та передає навантаження на конструкцію машини.
• Елементи осьової фіксації та регулювання - забезпечують передбачене конструкцією положення кілець і робочий зазор.
• Ущільнення опорного вузла - обмежують потрапляння забруднень і втрату мастила, якщо передбачені конструкцією.
• Парний підшипник - у відповідній схемі встановлення допомагає сприймати осьові навантаження у протилежному напрямку.

Під час ремонту рекомендується перевіряти стан обох кілець, роликів, сепаратора, посадкових поверхонь і суміжних деталей опори.

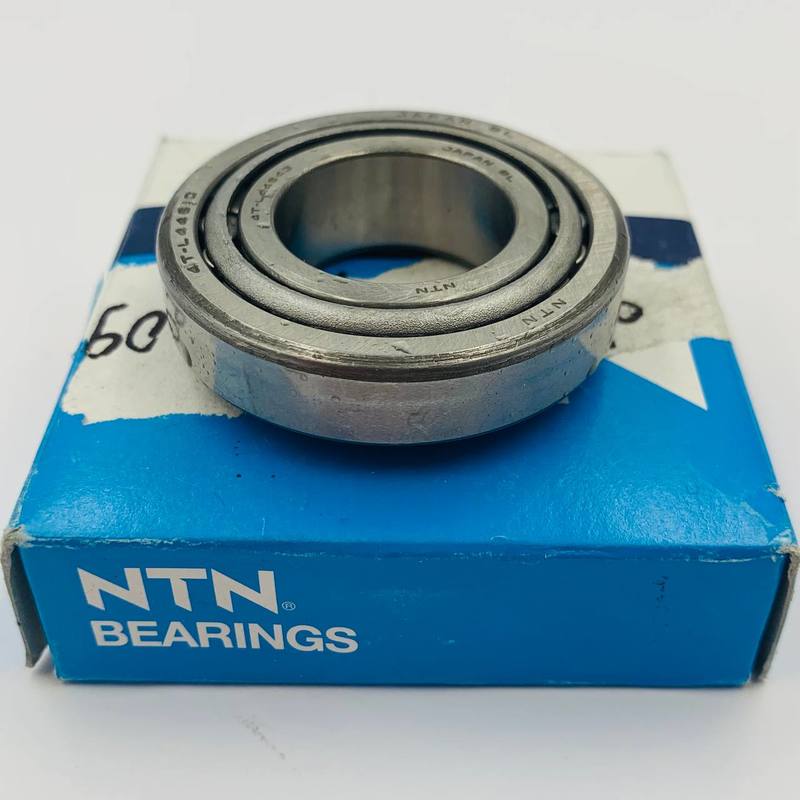

На AgroVIP також представлено конічний роликовий підшипник L44643/L44610 NTN іншого виробника. Перед вибором альтернативного виконання необхідно звірити повне маркування, конструкцію та вимоги до встановлення.

Ознаки зношення та несправності

• Сторонній гул, хрускіт або нерівномірне обертання вузла.
• Підвищена температура підшипникової опори.
• Надмірний люфт після перевірки правильності регулювання.
• Викришування, раковини або задири на доріжках кочення та роликах.
• Пошкодження чи деформація сепаратора.
• Сліди корозії, забруднення або недостатнього змащування.
• Пошкодження посадкових поверхонь внутрішнього чи зовнішнього кільця.

Такі ознаки можуть виникати через зношення самого підшипника, неправильне регулювання, пошкодження посадкових місць або порушення умов змащування. Перед заміною необхідно встановити причину несправності.

Застосування

Зернозбиральні комбайни John Deere: 925, 930, 932, 935, 940, 942, 945, 952, 1032, 1042, 1052.

Прес-підбирачі John Deere: 224, 330, 456, 466.

Рекомендації щодо підбору та встановлення

Перед замовленням звірте каталожні номери L44643 та L44610 із документацією техніки. Важливо перевірити, чи потрібен підшипник у зборі, чи лише окреме внутрішнє або зовнішнє кільце.

Номери John Deere JD8933 і JD8253 позначають різні складові одного підшипника та не є взаємозамінними між собою.

Під час заміни перевірте стан обох доріжок кочення та роликів. Не рекомендується встановлювати нову частину підшипника разом зі зношеною без перевірки технічної придатності всієї пари.

Під час монтажу необхідно забезпечити чистоту посадкових поверхонь, правильне встановлення кілець і необхідне змащування. Монтажне зусилля не слід передавати через ролики.

Після встановлення перевірте плавність обертання, осьовий зазор або попередній натяг, відсутність перегрівання та надійність фіксації вузла. Регулювання виконуйте згідно з сервісною документацією техніки.

ОЕМ номери та артикули

John Deere: JD8933 (внутрішнє кільце з роликами), JD8253 (зовнішнє кільце).

New Holland (за каталогом AgroVIP): 132709, 132710.

Case IH (за каталогом AgroVIP): 463911R91.

Timken: L44643 (Cone), L44610 (Cup), L44643/L44610 (підшипник у зборі).

Артикул товарної позиції AgroVIP: L44610/43-TIM.
