Корпус подшипника AE33160, AE32081 толкателя поршня John Deere

Корпус подшипника AE33160, AE32081 предназначен для опорного узла толкателя поршня тюковых пресс-подборщиков John Deere. Деталь обеспечивает установку и удержание подшипника в соответствующем соединении, воспринимает нагрузки от его наружного кольца и передаёт их на связанные элементы механизма привода поршня.

Назначение и практическая польза

Во время работы пресс-подборщика поршень совершает возвратно-поступательное движение в прессовальной камере, последовательно сжимая порции сена или соломы. Усилие к поршню передаётся через приводной механизм, в котором работают тяги, шарнирные соединения и подшипниковые опоры.

Корпус AE33160 используется для размещения подшипника в узле толкателя поршня. Он поддерживает правильное положение подшипниковой опоры и обеспечивает передачу рабочих нагрузок между соединёнными деталями.

Исправный корпус важен для стабильной работы механизма, уменьшения чрезмерного люфта и предотвращения перекоса подшипника. Своевременная замена повреждённого корпуса помогает избежать дальнейшего износа подшипника, посадочных поверхностей и сопряжённых компонентов привода.

Место установки

Корпус AE33160 устанавливается в подшипниковом узле толкателя поршня пресс-подборщика John Deere.

В каталоге AgroVIP эта деталь представлена на схеме толкателя поршня John Deere 332-336 под позицией № 5.

Посмотреть схему толкателя поршня John Deere 332-336

Точное положение корпуса, способ его крепления и исполнение опорного соединения необходимо проверять по сборочной схеме соответствующей модели.

Конструкция и принцип работы

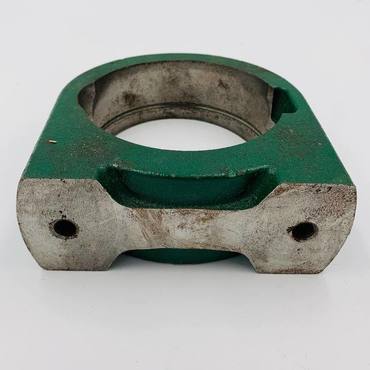

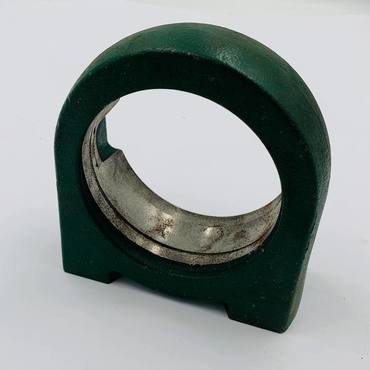

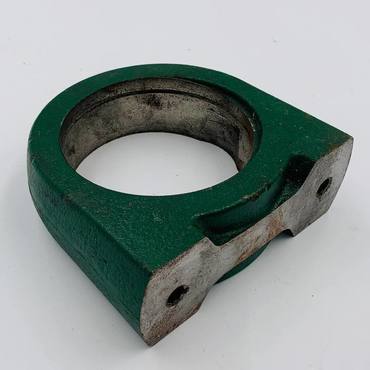

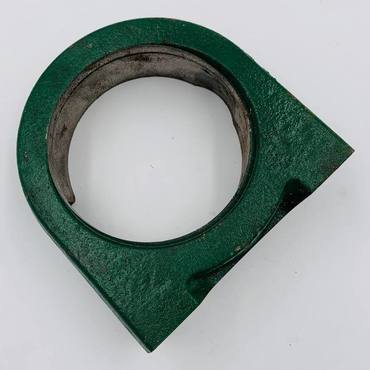

Корпус имеет посадочную часть для подшипника и крепёжные отверстия для установки в соответствующем узле толкателя поршня.

Принцип работы подшипниковой опоры:

• Размещение подшипника - корпус обеспечивает посадку и удержание подшипника в предусмотренном конструкцией положении.
• Передача нагрузки - усилие от соединённых деталей передаётся через подшипник на корпус и соответствующий элемент толкателя поршня.
• Обеспечение движения - установленный шариковый подшипник допускает необходимое относительное движение элементов соединения с меньшим трением.
• Поддержание положения - исправная посадка предотвращает нежелательное смещение подшипника при изменении рабочих нагрузок.
• Работа во время прессования - корпус воспринимает нагрузки, возникающие в механизме толкателя при движении поршня и сжатии растительной массы.

Сам корпус не содержит механизма качения и не заменяет подшипник. Его функция заключается в удержании опоры и передаче нагрузки, тогда как относительное движение деталей обеспечивается установленным подшипником.

Взаимодействие с другими компонентами

В разделе «Компоненты» AgroVIP для корпуса AE33160 указан связанный подшипник:

• Подшипник тяги толкателя поршня JD9421, 208NPPBAH05-JHB John Deere - шариковый подшипник, который используется в связанном опорном узле. Обеспечивает необходимое относительное движение элементов соединения и передаёт нагрузки через свои кольца и тела качения.

Корпус также функционально связан со следующими деталями механизма:

• Тяга толкателя поршня - передаёт рабочее усилие в механизме привода поршня.
• Посадочные поверхности подшипникового узла - обеспечивают предусмотренное конструкцией расположение корпуса и подшипника.
• Крепёжные элементы - удерживают корпус в соответствующем соединении.
• Шарнирные соединения привода - обеспечивают необходимое изменение взаимного положения деталей во время рабочего хода поршня.

На схеме толкателя поршня John Deere 332-336 также представлен палец тяги E39069, CC18709 под позицией № 7. Это другой компонент того же механизма. Его конкретное соединение с корпусом необходимо проверять по схеме.

При ремонте рекомендуется проверять состояние подшипника JD9421, посадочного гнезда корпуса, креплений и связанных деталей. Износ посадочных поверхностей может оставлять люфт даже после установки нового подшипника.

Признаки износа и повреждения

• Трещины, поломки или деформация корпуса.
• Износ или повреждение посадочного гнезда подшипника.
• Люфт подшипника в корпусе.
• Изменение формы или повреждение крепёжных отверстий.
• Ослабление крепления корпуса в узле толкателя.
• Следы смещения или проворачивания подшипника относительно посадочной поверхности.
• Посторонние удары или стук при изменении направления нагрузки.
• Неравномерное движение, повышенная вибрация или заедание механизма.

Подобные признаки могут возникать также из-за неисправности подшипника, износа тяги или неправильного положения сопряжённых деталей. Перед заменой необходимо проверить весь соответствующий узел.

Применение

Пресс-подборщики John Deere: 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер AE33160 или AE32081 с документацией пресс-подборщика. Необходимо проверить конструкцию корпуса, посадочное гнездо подшипника, расположение крепёжных отверстий и исполнение опорного узла.

При подборе подшипника JD9421 проверяйте полную маркировку и соответствие посадочных поверхностей. Необходимо также уточнить комплектацию корпуса, поскольку подшипник представлен на AgroVIP отдельной товарной позицией.

Перед монтажом осмотрите состояние крепёжных поверхностей, посадочного гнезда и соответствующих элементов толкателя поршня. Повреждённые или деформированные поверхности могут вызывать неправильную установку новой детали.

При установке подшипника не допускайте передачи монтажной нагрузки через шарики. Способ запрессовки и фиксации должен соответствовать конструкции конкретного опорного узла.

После монтажа проверьте надёжность крепления корпуса, правильность положения подшипника, отсутствие чрезмерного люфта и свободное движение механизма в пределах предусмотренной траектории.

Все работы с приводом поршня выполняйте после полной остановки пресс-подборщика, выключения привода и блокировки возможного движения рабочих элементов.

OEM номера и артикулы

John Deere по каталогу AgroVIP: AE33160, AE32081.

Другие обозначения из раздела OEM AgroVIP, взаимозаменяемость требует проверки: E33160, AE325106, AE32259, AE33036, E54221.

Артикул JAG: 59-0191.

Артикул товарной позиции AgroVIP: AE33160.01.
