Палец тяги E39069, CC18709 толкателя поршня John Deere - 41.3x160

Палец тяги толкателя поршня E39069, CC18709 John Deere для пресс-подборщика

Палец тяги E39069, CC18709 предназначен для шарнирного соединения толкателя поршня тюковых пресс-подборщиков John Deere. Деталь образует опорную ось соединения, передаёт рабочее усилие между элементами механизма и обеспечивает необходимый относительный поворот деталей во время движения привода поршня.

Назначение и практическая польза

Во время работы пресс-подборщика поршень совершает возвратно-поступательное движение внутри прессовальной камеры. Он последовательно сжимает порции сена или соломы, формируя тюк. Движение поршня обеспечивается приводным механизмом, в котором тяги и шарнирные соединения передают рабочее усилие.

Палец E39069 является частью такого соединения. Он обеспечивает передачу нагрузки через тягу толкателя поршня и позволяет деталям изменять взаимное угловое положение во время рабочего цикла.

Исправный палец важен для стабильной передачи усилия, уменьшения чрезмерного люфта и предотвращения ударных нагрузок в шарнире. Своевременная замена изношенной детали помогает избежать дальнейшего повреждения втулки, посадочных отверстий и других элементов привода.

Место установки

Палец E39069 устанавливается в шарнирном соединении тяги толкателя поршня пресс-подборщика John Deere. Он работает в соответствующей втулке и соединяет элементы механизма, передающие движение к поршню прессовальной камеры.

Положение детали можно проверить по сборочной схеме механизма толкателя поршня соответствующей модели пресс-подборщика.

Конструкция и принцип работы

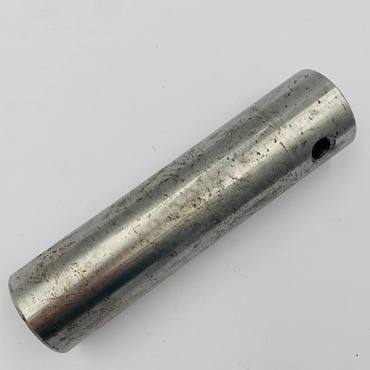

Палец имеет цилиндрическую рабочую поверхность для установки в шарнирном соединении и конструктивный элемент для фиксации в соответствующем узле.

Принцип работы пальца:

• Передача усилия - нагрузка от элементов привода передаётся через палец к тяге толкателя поршня.
• Формирование шарнира - палец образует ось, относительно которой соединённые детали могут изменять угловое положение.
• Взаимодействие со втулкой - рабочая поверхность пальца контактирует с внутренней поверхностью втулки E15566.
• Движение механизма - во время рабочего цикла относительный поворот деталей в шарнире обеспечивает передачу движения без жёсткого закрепления соединённых элементов под одним углом.
• Восприятие нагрузок - палец и втулка совместно передают усилия, возникающие при движении и сжатии растительной массы поршнем.

Правильность работы зависит от состояния рабочей поверхности пальца, соответствия втулки, отсутствия чрезмерного люфта и надлежащей смазки шарнирного соединения.

Взаимодействие с другими компонентами

Палец E39069 работает совместно с деталями шарнирного узла толкателя поршня.

В разделе «Компоненты» AgroVIP для этого товара указана:

• Втулка тяги толкателя поршня E15566 John Deere - устанавливается в шарнирном соединении и создаёт рабочую поверхность скольжения между пальцем и тягой. При замене пальца необходимо проверять состояние внутренней поверхности втулки.

Также в работе узла участвуют:

• Тяга толкателя поршня - передаёт механическое усилие и имеет посадочное место для шарнирного соединения.
• Элементы крепления и осевой фиксации - удерживают палец в предусмотренном конструкцией положении.
• Приводной механизм поршня - обеспечивает возвратно-поступательное движение поршня при прессовании.

Замена только пальца не всегда устраняет неисправность. Если втулка E15566 имеет значительный износ или посадочное отверстие тяги повреждено, люфт может остаться даже после установки нового пальца.

На AgroVIP также представлен палец тяги E39069, CC18709 в другом исполнении AGV Parts. Перед выбором рекомендуется сверить полную маркировку и параметры конкретной товарной позиции.

Признаки износа и неисправности

• Износ или неравномерная выработка цилиндрической поверхности пальца.
• Появление задиров, глубоких царапин или борозд на рабочей поверхности.
• Увеличенный люфт в шарнирном соединении.
• Повреждение или деформация отверстия фиксации.
• Трещины, изгиб или другие механические повреждения детали.
• Стук или удары в шарнире при изменении направления нагрузки.
• Заедание или ограниченное движение соединённых деталей.
• Неравномерный износ сопряжённой втулки.

Такие признаки могут быть связаны не только с пальцем, но и с состоянием втулки, креплений или посадочных поверхностей тяги. Перед ремонтом необходимо проверить весь шарнирный узел.

Применение

Пресс-подборщики John Deere: 330, 332, 336, 339, 349.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер E39069 или CC18709 с документацией пресс-подборщика. Проверьте рабочий диаметр пальца, длину, расположение отверстия фиксации и соответствие установленной втулке.

При ремонте рекомендуется одновременно проверить палец E39069 и втулку E15566. Необходимо оценить наличие люфта, состояние контактных поверхностей и посадочного отверстия тяги.

Перед монтажом очистите посадочные поверхности и убедитесь в отсутствии повреждений. Установите палец с предусмотренными конструкцией фиксирующими элементами и обеспечьте надлежащую смазку шарнира в соответствии с сервисной документацией.

После установки проверьте правильность фиксации пальца, отсутствие чрезмерного люфта и свободное движение шарнирного соединения в пределах предусмотренной траектории.

Обслуживание привода поршня выполняйте только после полной остановки пресс-подборщика, выключения привода и исключения случайного движения механизма.

OEM номера и артикулы

John Deere: E39069.

Дополнительный номер в каталоге AgroVIP: CC18709.

Артикул товарной позиции AgroVIP: E39069.01.
