Переходное звено цепи 50H-1, 647314, 10A-1H шаг 15.87мм - усиленное

Переходное звено цепи 50H-1, 10A-1H, 647314 - усиленное, шаг 15,87 мм

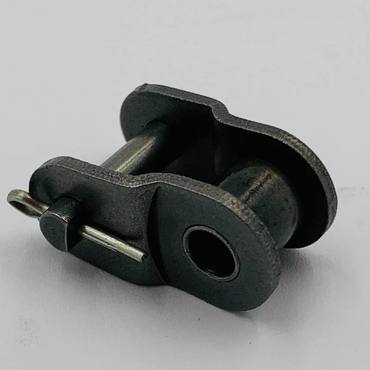

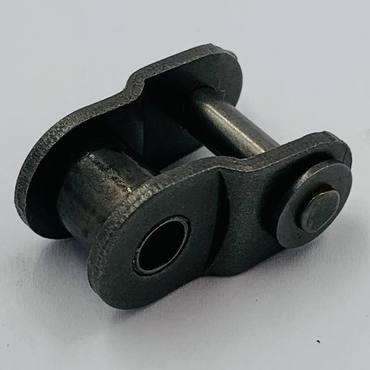

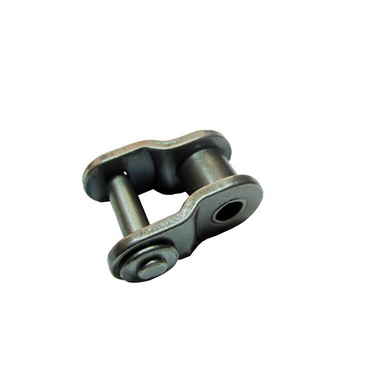

Переходное звено 647314 Rollon предназначено для однорядной приводной роликовой цепи 50H-1 / 10A-1H. Применяется, когда требуется собрать цепной контур с нечётным количеством шагов или изменить его длину на один шаг.

Для подбора проверяйте не только шаг 15,87 мм, но и усиленное исполнение H. Новое переходное звено не устраняет удлинение изношенной цепи: перед ремонтом оцените состояние соседних шарниров и звёздочек.

Принцип работы

• Переходное звено обеспечивает переход между внутренним и наружным звеньями цепи.
• Его смещённые пластины позволяют изменить длину цепного контура на один шаг.
• Пластины и палец передают тяговое усилие между соседними звеньями.
• Шарнирное соединение позволяет цепи сгибаться при огибании звёздочек без заедания.
• Износ пальца и посадочных поверхностей увеличивает люфт, а деформация пластин может ограничивать подвижность шарнира.

Место установки

В контуре однорядной приводной цепи 50H-1 / 10A-1H, в месте перехода между внутренним и наружным звеньями. Конкретный привод определяют по схеме машины. Применение переходного звена должно соответствовать требованиям к этому приводу.

Работает совместно с компонентами

• Усиленная приводная роликовая цепь Rollon 50H-1 / 10A-1H, шаг 15,87 мм.
• Внутренние и наружные звенья соответствующей цепи.
• Усиленное соединительное звено соответствующего типоразмера, по схеме сборки контура, 647391.

Характеристики

• Тип: переходное звено роликовой цепи.
• Артикул: 647314.
• Артикул товарной позиции: 10A-1H-POLSPINKA.40.
• Типоразмер цепи: 50H-1 / 10A-1H.
• Количество рядов: 1.
• Шаг: 15,87 мм.
• Производитель: Rollon.
• Страна происхождения: Италия.
• Назначение: изменение длины цепи на один шаг.
• Особенность: усиленное исполнение H.

Совместимость

Пресс-подборщики Welger: AP 12, AP 41, AP 45, AP 61, AP 63, AP 71, AP 73.

Пресс-подборщики John Deere: 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300.

На конкретной машине необходимо проверить типоразмер установленной цепи и потребность в переходном звене.

Производитель

Rollon (Италия) - производитель этой позиции по данным AgroVIP.
Звено предназначено для усиленной однорядной цепи 50H-1 / 10A-1H.

Признаки износа

• Чрезмерный люфт в шарнирном соединении.
• Выработка пальца или овальность посадочных отверстий.
• Трещины, изгиб или перекос пластин.
• Тугой ход или заедание звена при сгибании цепи.
• Повреждение или ослабление фиксации пальца.

Повреждённое звено заменяют с проверкой всего цепного контура. После сборки проверьте фиксацию, подвижность шарниров и натяжение цепи.
