Соединительное звено цепи 647391, 50H-1, 10A-1H шаг 15.87мм - усиленное

Соединительное звено цепи 647391, 50H-1 / 10A-1H - усиленное, шаг 15.87 мм

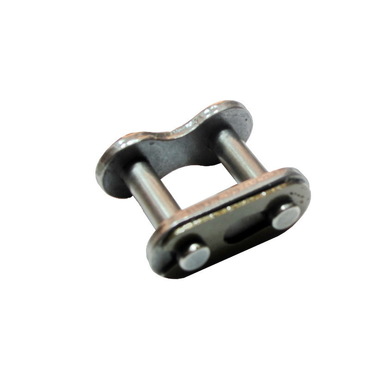

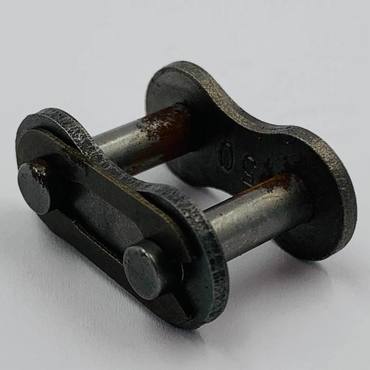

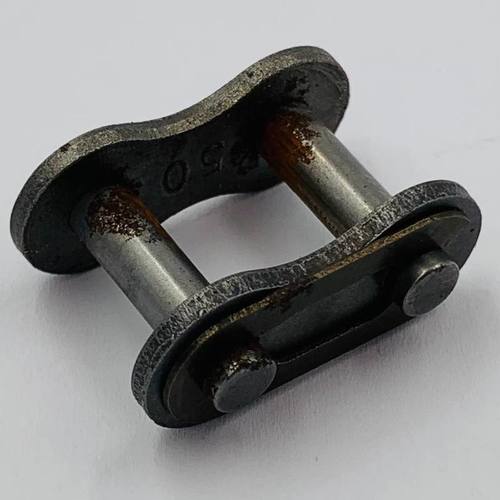

Соединительное звено 647391 предназначено для замыкания однорядной усиленной роликовой цепи 50H-1 / 10A-1H. Используется при сборке и обслуживании цепного привода.

Звено соединяет концы цепи и передает тяговое усилие через место соединения. При подборе нужно сверять полное обозначение цепи: одного совпадения шага 15.87 мм недостаточно.

Принцип работы

• Два пальца соединительного звена входят во втулки концевых внутренних звеньев цепи.
• Боковые пластины связывают пальцы и передают усилие натяжения между концами цепи.
• Фиксация съемной пластины предотвращает разъединение звена во время движения.
• Пальцы и втулки образуют шарниры, которые позволяют цепи изгибаться при огибании звездочек.
• В исправном состоянии шарниры движутся без заедания. Износ пальцев увеличивает люфт, а повреждение пластин или фиксации создает риск размыкания цепи.

Место установки

В месте соединения концов приводной цепи 50H-1 / 10A-1H. Конкретный привод определяют по схеме соответствующей модели техники.

Работает совместно с компонентами

• Усиленная однорядная роликовая цепь с шагом 15.87 мм - 50H-1 / 10A-1H.
• Концевые внутренние звенья цепи и их втулки.

Характеристики

• Тип: соединительное звено роликовой цепи.
• Артикул: 647391.
• Обозначение цепи: 50H-1 / 10A-1H.
• Количество рядов: 1.
• Шаг: 15.87 мм.
• Производитель: Rollon Solid.
• Страна происхождения: Италия.
• Назначение: соединение концов приводной цепи.
• Особенность: усиленное исполнение H.

Совместимость

Пресс-подборщики John Deere: 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300.

Пресс-подборщики Welger: AP 12, AP 41, AP 45, AP 61, AP 63, AP 71, AP 73.

На указанных моделях применяется только с цепью соответствующего типоразмера 50H-1 / 10A-1H.

Производитель

Rollon Solid - производитель, указанный в карточке товара AgroVIP.
Страна происхождения этого звена по данным карточки - Италия.

Признаки износа

• Заметный люфт между пальцами звена и втулками цепи.
• Выработка на рабочей поверхности пальцев.
• Трещины, изгиб пластин или деформация их отверстий.
• Ослабление или повреждение фиксации съемной пластины.
• Тугой ход шарниров в месте соединения.

Поврежденное звено нужно заменить до возобновления работы привода. Одновременно проверяют состояние всей цепи: новое соединительное звено не устраняет ее общего износа.
