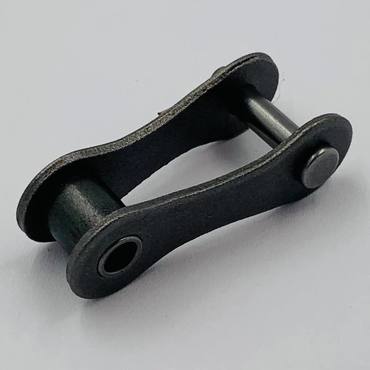

Переходное звено цепи 208A, AL15953, 686755, AL15980

Переходное звено цепи C2040, 208A - AL15953, 686755, AL15980

Переходное звено предназначено для сборки роликовой цепи с нечетным количеством шагов. Обозначения товара: C2040, 208A; каталожные номера по предоставленным данным: AL15953, 686755, AL15980.

Деталь позволяет подобрать длину цепи с разницей в один шаг, если это предусмотрено конструкцией механизма. Перед установкой нужно сверить исполнение звена с имеющейся цепью.

Принцип работы

• Изогнутые боковые пластины образуют узкий и широкий концы, обеспечивая переход между внутренней и наружной частями цепи.
• На узком конце расположена втулка с роликом, на широком устанавливается палец для присоединения соседнего внутреннего звена.
• Пластины и палец передают усилие натяжения через место соединения.
• Шарнирные соединения позволяют цепи изгибаться при огибании звездочек.
• Износ пальца и втулки увеличивает люфт, а деформация пластин может вызвать заедание шарнира или нарушение соединения.

Место установки

В составе роликовой цепи, в месте перехода между ее внутренним и наружным звеньями. Конкретный механизм и допустимость применения определяют по каталогу машины.

Работает совместно с компонентами

• Внутренние и наружные звенья соответствующей роликовой цепи.
• Пальцы, втулки и ролики смежных шарнирных соединений.

Характеристики

• Тип: переходное звено роликовой цепи.
• Артикулы по предоставленным данным: AL15953, 686755, AL15980.
• Обозначения по названию товара: C2040, 208A.
• Назначение: сборка цепи с нечетным количеством шагов.
• Особенность: изогнутые боковые пластины с узким и широким концами.
• Производитель: не указан.

Признаки износа

• Выработка на пальце и увеличенный люфт во втулке.
• Трещины или деформация изогнутых пластин.
• Заедание шарнира при изгибании цепи.
• Повреждение ролика или затрудненное его вращение.
• Ослабление или повреждение фиксации соединительного пальца.

Поврежденное звено заменяют до возобновления работы механизма. Уменьшение длины изношенной цепи не устраняет выработку ее пальцев и втулок.
