Внутреннее звено цепи C2040, 684793, 208A-OG

Внутреннее звено цепи C2040, 208A-OGNIWO для пресс-подборщиков John Deere, Claas

Внутреннее звено 208A-OGNIWO предназначено для ремонта и сборки роликовой приводной цепи типа C2040 (208A), используемой в механизмах сельскохозяйственной техники John Deere и Claas. Деталь является частью цепи с удвоенным шагом и обеспечивает подвижное соединение с соседними наружными звеньями.

Назначение и практическая польза

Во время работы пресс-подборщика цепные передачи используются для передачи вращательного движения между звёздочками и приводными механизмами. Внутренние звенья являются составными частями такой цепи и участвуют в передаче тягового усилия.

Внутреннее звено C2040 может использоваться для восстановления повреждённого участка цепи при условии, что остальные её элементы пригодны к дальнейшей эксплуатации. Это позволяет заменить отдельный компонент без обязательной замены всей цепи.

Исправное звено важно для равномерного движения цепи, правильного зацепления со звёздочками и стабильной передачи усилия. Износ втулок, роликов или пластин может вызывать увеличение люфта, неравномерное движение и ускоренный износ сопряжённых элементов.

Конструкция и принцип работы

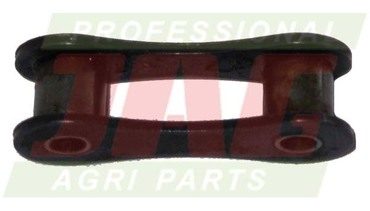

Внутреннее звено состоит из двух внутренних пластин, соединённых втулками, на которых расположены ролики. Втулки образуют посадочные места для пальцев соседних наружных звеньев.

Во время работы цепной передачи:

• Передача тягового усилия - нагрузка проходит через пластины, втулки и пальцы соседних звеньев.
• Подвижное соединение - пальцы наружных звеньев вращаются относительно втулок внутреннего звена, позволяя цепи изгибаться.
• Взаимодействие со звёздочкой - ролики контактируют с зубьями звёздочки при входе цепи в зацепление и выходе из него.
• Непрерывное движение - чередование внутренних и наружных звеньев обеспечивает прохождение цепи по приводным и направляющим звёздочкам.

Внутреннее звено не является замком цепи. Для его соединения с соседними внутренними звеньями необходимы соответствующие наружные звенья с пальцами или специальные соединительные элементы.

Место установки

Звено 208A-OGNIWO устанавливается непосредственно в составе роликовой цепи C2040 (208A). Конкретный приводной механизм определяется по сборочной схеме соответствующей модели пресс-подборщика.

Взаимодействие с другими компонентами

В разделе «Компоненты» AgroVIP для внутреннего звена представлены следующие связанные товары:

• Цепь 208A приводная C2040 - роликовая цепь, в состав которой входят внутренние и наружные звенья. Внутреннее звено 208A-OGNIWO используется как ремонтный элемент соответствующего исполнения.
• Переходное звено C2040, 208A, AL15953, 686755, AL15980 - специальное звено для сборки цепи с нечётным количеством шагов, если это допускает конструкция передачи.
• Соединительное звено A2040, AL15981, AZ23842, AL15954, 684794, 208A - используется для соединения концевых внутренних звеньев соответствующей роликовой цепи.

Эти детали имеют разное назначение и не заменяют друг друга. Перед заказом необходимо определить, требуется ли внутреннее, переходное или соединительное звено.

При ремонте также рекомендуется проверить состояние приводных звёздочек, натяжного механизма и других звеньев. Изношенные зубья звёздочек или неправильное натяжение могут вызывать ускоренный износ нового звена.

Признаки износа и повреждения

• Трещины, деформация или поломка внутренних пластин.
• Износ втулок и увеличенный люфт в шарнирных соединениях.
• Повреждение роликов или затруднённое их вращение.
• Заедание звена при изгибе цепи.
• Неравномерное удлинение цепи вследствие износа шарниров.
• Неправильное зацепление цепи со звёздочками.

Если цепь имеет значительный общий износ, замена только одного внутреннего звена может не восстановить её работоспособность. В таком случае необходимо проверить всю цепь и определить целесообразность её полной замены.

Применение

Пресс-подборщики John Deere: 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300.

Пресс-подборщики Claas: CONSTANT, DOMINANT, Markant 40, Markant 41, Markant 50, Markant 51, Markant 52, Markant 55, Markant 60, Markant 65, Markant S, TRABANT.

Рекомендации по подбору и установке

Перед заказом сверьте обозначение C2040 или 208A с маркировкой установленной цепи. Необходимо проверить шаг, ширину между внутренними пластинами, размеры роликов и втулок, а также конструкцию пластин.

Цепи C2040, C2040H и C2042 имеют конструктивные отличия. Одинаковый шаг не гарантирует взаимозаменяемости их внутренних звеньев.

При замене необходимо обеспечить правильное соединение внутреннего звена с соседними наружными звеньями, свободное движение шарниров и соответствующую смазку цепи.

После ремонта рекомендуется проверить натяжение цепи, правильность прохождения по звёздочкам и отсутствие заедания в месте установки нового звена.

Каталожные номера и артикулы

Артикул товара: 208A-OGNIWO.

Обозначение типа цепи: C2040, 208A.

Дополнительное обозначение в названии AgroVIP: 684793.
